| Номер в госреестре | 83370-21 |
| Наименование СИ | Трансформаторы тока |
| Обозначение типа СИ | ТШ-20 |
| Изготовитель | ОАО ВО "Электроаппарат", г. Санкт-Петербург |
| Год регистрации | 2021 |
| МПИ (интервал между поверками) | 8 лет |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформаторы тока ТШ-20 предназначены для передачи сигнала измерительной информации измерительным приборам и устройствам защиты и управления при использовании (встраивании) его в качестве комплектующих изделий в пофазно-экранированых токопроводах генераторных распределительных устройств на номинальные напряжения до 20кВ, частоты 50 или 60 Гц.
Трансформатор тока относится к шинным с воздушной изоляцией.
Магнитопровод трансформатора тока заключен в жесткую коробку, на которую наложена вторичная обмотка
Первичной обмоткой трансформатора тока служит шина токопровода.
Экран вторичной обмотки соединен с винтом заземления, расположенным на колодке выводов.
По наружному диаметру трансформатора тока под углом 90 градусов относительно друг друга расположены 4 букса. Каждая букса имеет углубление, предназначенное для крепления трансформатора тока в кожухе токопровода посредством винтов диаметром 30мм и гаек диаметром 30 мм.

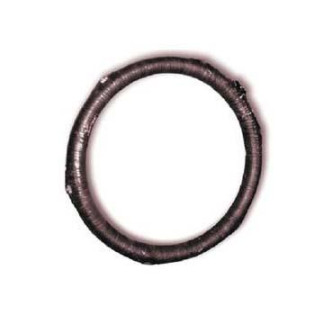

Внешний вид трансформаторов тока и место пломбирования представлены на рисунке 1. Знак поверки наносится на крышку клеммной коробки или на свидетельство о поверке. Заводской номер трансформатора наносится на самоклеящуюся информационную табличку (шильд) на корпусе.
Место пломбирования
Основные метрологические и технические характеристики изложены в табл. 1. Таблица 1
| Наименование характеристики | Значение |
| ТШ 20 | |
| 1 | 2 |
| Номинальное напряжение, кВ | 20 |
| Номинальная частота, Гц | 50 и 60 |
| Номинальный первичный ток, А | 8000, 10000, 12000 |
| Наибольший рабочий ток, А | 8000, 10000, 12000 |
| Номинальный вторичный ток, А | 5 |
| Количество вторичных обмоток | 1 |
| Номинальная вторичная нагрузка с коэффициен-том мощности cos ф2=0,8, В-А | 30 |
| Класс точности вторичных обмоток: - для защиты | 5P, 10Р |
| - для измерений и защиты | 0,2S(5P); 0,2(5P); 0,2S(10P); 0,2(10P) |
| Номинальная предельная кратность вторичнойобмотки для защиты | 9 |
| Ток термической стойкости | 160 |
| Время протекания тока термической стойкости, с | 3 |
| Габаритные размеры, мм, не более - диаметр | 900 |
| - высота | 950 |
| - ширина | 95 |
| Масса, кг, не более | 54 |
Показатели надежности
- средняя наработка до отказа, час, не менее 400000
- срок службы до списания, лет 30
наносится на эксплуатационную документацию и на щиток трансформатора тока.
Таблица 2
| Наименование | Обозначение | Количество |
| Трансформатор тока (заводские номера: 35,112,148,229,483,633) | ТШ-20 | 6 шт. |
Лист № 3 Всего листов 3
ГОСТ 8.550-86 «Государственный специальный эталон и государственная пове- рочная схема для средств измерений коэффициента и угла масштабного преобразования синусоидального тока».
ГОСТ 7746-2001 «Трансформаторы тока. Общие технические условия».
ТУ 16-717.096-81 «Трансформатор тока ТШ-20. Технические условия»
| Зарегистрировано поверок | 6 |
| Поверителей | 1 |
| Актуальность данных | 16.09.2024 |
