| Номер в госреестре | 83372-21 |
| Наименование СИ | Установки поверочные трубопоршневые двунаправленные |
| Обозначение типа СИ | OGSB |
| Изготовитель | Общество с ограниченной ответственностью "Системы Нефть и Газ Балтия" (ООО "Системы Нефть и Газ Балтия"), г. Калининград |
| Год регистрации | 2021 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Установки поверочные трубопоршневые двунаправленные OGSB предназначены для воспроизведения, хранения и передачи единиц объема и объёмного расхода жидкости в потоке при поверке и контроле метрологических характеристик преобразователей расхода жидкости.
Принцип действия установок поверочных трубопоршневых двунаправленных OGSB (далее - ТПУ) заключается в повторяющемся вытеснении известного
объёма жидкости из измерительного участка ТПУ. При работе ТПУ и поверяемое (градуируемое, калибруемое) средство измерений (СИ) соединяют последовательно. Через технологическую схему с ТПУ и СИ устанавливают необходимое значение расхода жидкости.
Четырёхходовой переключающий кран ТПУ с помощью привода поворачивают в положение «запуск» и запускают шаровой поршень в поток жидкости, проходящей через корпус ТПУ. Перемещение поршня через измерительный участок ТПУ с известной вместимостью приводит к последовательному срабатыванию детекторов положения поршня.
Метод поверки, градуировки и контроля метрологических характеристик СИ основан на сравнении количества жидкости, прошедшей через измерительный участок ТПУ и через поверяемое СИ.
ТПУ состоит из следующих основных частей, установленных на стальной сварной раме: цилиндрического корпуса с измерительным и разгонными участками, шарового поршня, перемещающегося в корпусе под действием потока жидкости, детекторов положения поршня, четырёхходового переключающего крана.
Для измерений температуры и давления жидкости на входе и выходе ТПУ применяют преобразователь измерительный Rosemount 3144P (Регистрационный 56381-14) в комплекте с термопреобразователем сопротивления платиновым 0065 (Регистрационный 22257-11) и преобразователь давления 3051 TG (Регистрационный 14061-10).
ТПУ применяют совместно с комплексом измерительно-вычислительным ИМЦ-07 (Регистрационный 53852-13).

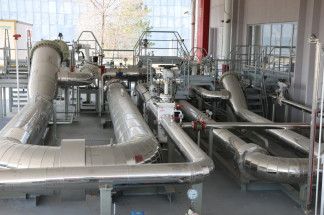

Общий вид ТПУ показан на рисунке 1
Фланцевые соединения измерительного участка и детекторы положения шарового поршня пломбируются поверителем (рисунок 2). В случае демонтажа измерительного участка ТПУ с фланцевым соединением типа «шип-паз» на заводе-изготовителе и последующего монтажа на месте эксплуатации, повторная поверка не требуется, поскольку конструкция фланцевого соединения обеспечивает сохранность вместимости измерительного участка с необходимой точностью.
Знак поверки наносится на свидетельство о поверке, в случае оформления свидетельства на бумажном носителе и (или) формуляр.
Заводской номер указан на шильде ТПУ и установлен на установках поверочных трубопоршневых двунаправленных OGSB.
отсутствует
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение | |
| OGSB 3000 | OGSB 800 | |
| Диапазон объемного расхода измеряемой жидкости, м3/ч | от 30 до 3100 | от 20 до 800 |
| Вместимость измерительного участка, м3, не более: - детекторы 1-3-1/2-4-2 - детекторы 1-7; 4-6/ 2-8;3-5 | 13,6 26,4 | 3,2 |
| Пределы допускаемой относительной погрешности определения вместимости калиброванного участка, % | ±0,05 | |
| Среднее квадратическое отклонение случайной составляющей погрешности при определении вместимости калиброванного участка, % | ± 0,010 | |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение | |
| OGSB 3000 | OGSB 800 | |
| Номинальное значение диаметра калиброванного участка, мм | 730,4 | 387,34 |
| Толщина стенок ТПУ, мм | 15,8 | 9,53 |
| Параметры электрического питания: | ||
| - напряжение переменного тока однофазное, В | 220 50+j | |
| - частота переменного тока, Г ц | ||
| Условия эксплуатации: | ||
| - измеряемая среда | нефть и продукты ее переработки, промышленные жидкости, сжиженный газ, газовый конденсат | |
| - избыточное давление измеряемой среды, МПа, не | от 0,1 до 1,6 | |
| более | ||
| - плотность, кг/м3 | от 730 до 1010 | |
| - температура измеряемой среды, °С | от 0 до +45 | |
| - кинематическая вязкость измеряемой среды, сСт | от 0,4 до | 1000 |
| - температура окружающей среды, °С | от -29 до +40 | от -29 до +50 |
| Размеры, мм, не менее | ||
| - длинна | 29194 | 21096 |
| - ширина | 5091 | 5091 |
| - высота | 3459 | 3459 |
| Масса, кг | 29194 | 17950 |
| Средний срок службы, лет, не менее | 25 | |
| Средняя наработка на отказ, ч | 10000 | |
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Установка поверочная трубопоршневая двунаправленная OGSB 3000 | зав. № 107/1 | 1 шт. |
| Установка поверочная трубопоршневая двунаправленная OGSB 800 | зав. № 107/2 | 1 шт. |
| Руководство по эксплуатации OGSB 3000 | 107 1-014G-001-001 РЭ | 1 экз. |
| Руководство по эксплуатации OGSB 800 | 107 2-014G-001-001 РЭ | 1 экз. |
| Методика поверки | МП-003-2021 | 1 экз. |
| Паспорт OGSB 3000 | 107 1-014G-001-001 ПС | 1 экз. |
| Паспорт OGSB 800 | 107 2-014G-001-001 ПС | 1 экз. |
приведены в п. 6.2 «Принцип работы ТПУ» руководства по эксплуатации 107_1-014G-001 -001 РЭ и 107_2-014G-001-001 РЭ.
Нормативные документы, устанавливающие требования к средству измерений
Приказ Федерального агентства по техническому регулированию и метрологии от 07.02.2018 г. № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости», часть 1.
