| Номер в госреестре | 83373-21 |
| Наименование СИ | Преобразователи измерительные многофункциональные |
| Обозначение типа СИ | MTR-4 |
| Изготовитель | DEIF A/S, Дания |
| Год регистрации | 2021 |
| Срок свидетельства | 11.10.2026 |
| МПИ (интервал между поверками) | 4 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Преобразователи измерительные многофункциональные MTR-4 (далее -преобразователи) предназначены для измерений и преобразований среднеквадратических значений силы переменного тока, фазного и линейного напряжения переменного тока, частоты переменного тока, коэффициента мощности, угла фазового сдвига между одноименными среднеквадратическими значениями напряжения и силы переменного тока и между среднеквадратическими значениями фазных напряжений переменного тока, активной, реактивной и полной фазной и суммарной электрической мощности в однофазных или трехфазных сетях переменного тока.
Принцип действия преобразователей основан на преобразовании входных аналоговых сигналов с помощью аналого-цифровых преобразователей (далее - АЦП), последующей математической обработке измеренных величин в зависимости от алгоритма расчета измеряемого параметра, передаче результатов измерений по интерфейсам связи или аналоговым выходам.
Конструктивно преобразователи состоят из АЦП и микропроцессора, помещенных в пластмассовый корпус. На задней, верхней и нижней панелях преобразователей находятся разъемы для питания и подключения измерительных цепей, а также разъемы аналоговых и цифровых интерфейсов связи. Преобразователи поддерживают интерфейс RS-485 со скоростью до 115200 бит/с для передачи информации.
Структура условного обозначения модификаций преобразователей - MTR-4X1-X2X3X4,
где:
- Х1 - индекс «Р» (Реле) используется для обозначения модификаций приборов с релейными выходами. В модификациях преобразователей без релейных выходов индекс отсутствует.
- Х2 - количество аналоговых или релейных (для модификации «Р») выходов;
- Хз - количество выходов интерфейса RS-485;
- Х4 - количество вариантов подключения измерительных цепей напряжения и силы переменного тока.
Примечание - для модификаций с индексом «Р» после символа X1 отсутствует тире.
Серийный номер наносится на маркировочную наклейку типографским методом в виде буквенно-цифрового кода.

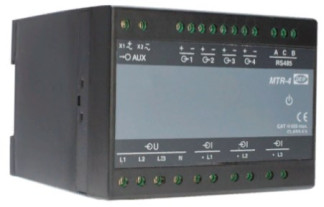

Общий вид преобразователей представлен на рисунке 1. Способ ограничения доступа к местам настройки (регулировки) - наклейка с нанесением знака поверки.
Преобразователи имеют встроенное и прикладное программные обеспечения (далее -
ПО).
Встроенное ПО предназначено для преобразований измеренных значений физических величин и передачи измерительной информации по интерфейсам связи или аналоговым выходам. Встроенное ПО является метрологически значимым.
Метрологические характеристики преобразователей нормированы с учетом влияния встроенного ПО.
Прикладное ПО - программа M-SET предназначена для просмотра и передачи измерительной информации, а также настройки преобразователей. Преобразователи подключаются к персональному компьютеру посредством интерфейса мини USB 2.0. Подача вспомогательного питания для их настройки не требуется. Интерфейс мини USB 2.0 не имеет гальванической развязки с входами/выходами преобразователей и может быть использован для конфигурации только при отключенных измерительных входах.
Конструкция преобразователей исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений
- «высокий» в соответствии с рекомендациями Р 50.2.077-2014.
Идентификационные данные встроенного ПО преобразователей приведены в таблице 1.
Таблица 1 - Идентификационные данные встроенного ПО
| Идентификационные данные | Значение |
| Идентификационное наименование ПО | - |
| Номер версии (идентификационный номер ПО), не ниже | 1.27 |
| Цифровой идентификатор ПО | - |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение для модификаций | |
| MTR-4-X2X3X4 | MTR-4PX2X3X4 | |
| Номинальные среднеквадратические значения силы переменного тока /ном, А | 1; 5 | |
| Наименование характеристики | Значение для модификаций | |
| MTR-4-X2X3X4 MTR-4PX2X3X4 | ||
| Номинальные среднеквадратические значения фазного (линейного) напряжения переменного тока Цтом, В | 57 (57V3) 63 (б3^3) 100(100V3) 110(110V3) 230 (230V3) 400 (400V3) | |
| Номинальные значения частоты переменного тока fном, Гц | 50; 60 | |
| Диапазон измерений/преобразований среднеквадратического значения напряжения переменного тока, В: - фазного Ua, Ub, Uc - линейного Uab, Ubc, Uca | от 10 до 600 от 17,4 до 1000 | |
| Пределы допускаемой приведенной (к верхнему пределу измерений) основной погрешности измерений среднеквадратического значения фазного/линейного напряжения переменного тока, % | ±0,2 | |
| Пределы допускаемой приведенной (к верхнему пределу преобразований) основной погрешности преобразований среднеквадратического значения фазного/линейного напряжения переменного тока, % | ±0,4 | |
| Пределы допускаемой приведенной (к верхнему пределу измерений/преобразований) дополнительной погрешности измерений/преобразований среднеквадратического значения фазного/линейного напряжения переменного тока, вызванной изменением температуры окружающей среды в диапазоне рабочих температур, в долях от пределов основной погрешности | 1,0 | |
| Диапазон измерений/преобразований среднеквадратического значения силы переменного тока Ia, Ib, Ic, А | от 0,05 до 12,5 | от 0,05 до 20 |
| Пределы допускаемой приведенной (к верхнему пределу измерений) основной погрешности измерений среднеквадратического значения силы переменного тока, % | ±0,2 | |
| Пределы допускаемой приведенной (к верхнему пределу преобразований) основной погрешности преобразований среднеквадратического значения силы переменного тока, % | ±0,4 | |
| Пределы допускаемой приведенной (к верхнему пределу измерений/преобразований) дополнительной погрешности измерений/преобразований среднеквадратического значения силы переменного тока, вызванной изменением температуры окружающей среды в диапазоне рабочих температур, в долях от пределов основной погрешности | 1,0 | |
| Наименование характеристики | Значение для модификаций |
| MTR-4-X2X3X4 MTR-4PX2X3X4 | |
| Диапазон измерений/преобразований частоты переменного тока, Гц | от 40 до 400 |
| Пределы допускаемой приведенной (к верхнему пределу измерений/преобразований) основной погрешности измерений/преобразований частоты переменного тока, % | ±0,02 |
| Пределы допускаемой приведенной (к верхнему пределу измерений/преобразований) дополнительной погрешности измерений/преобразований частоты переменного тока, вызванной изменением температуры окружающей среды в диапазоне рабочих температур, в долях от пределов основной погрешности | 1,0 |
| Диапазон измерений/преобразований коэффициента мощности | от -1 до +1 |
| Пределы допускаемой приведенной (к верхнему пределу измерений/преобразований) основной погрешности измерений/преобразований коэффициента мощности, % | ±0,5 |
| Пределы допускаемой приведенной (к верхнему пределу измерений/преобразований) дополнительной погрешности измерений/преобразований коэффициента мощности, вызванной изменением температуры окружающей среды в диапазоне рабочих температур, в долях от пределов основной погрешности | 1,0 |
| Диапазон измерений/преобразований угла фазового сдвига между одноименными среднеквадратическими значениями напряжения и силы переменного тока и между среднеквадратическими значениями фазных напряжений переменного тока, ...° | от -180 до +180 |
| Пределы допускаемой абсолютной основной погрешности измерений/преобразований угла фазового сдвига между одноименными среднеквадратическими значениями напряжения и силы переменного тока и между среднеквадратическими значениями фазных напряжений переменного тока, .° | ±0,2 |
| Наименование характеристики | Значение для модификаций | |
| MTR-4-X2X3X4 | MTR-4PX2X3X4 | |
| Пределы допускаемой абсолютной дополнительной погрешности измерений/преобразований угла фазового сдвига между одноименными среднеквадратическими значениями напряжения и силы переменного тока и между среднеквадратическими значениями фазных напряжений переменного тока, вызванной изменением температуры окружающей среды в диапазоне рабочих температур, в долях от пределов основной погрешности | 1,0 | |
| Диапазон измерений/преобразований активной фазной и суммарной электрической мощности, Вт | от 10 до 600 В от 0,05 до 12,5 А от -1 до +1 | от 10 до 600 В от 0,05 до 20 А от -1 до +1 |
| Пределы допускаемой относительной основной погрешности измерений активной фазной и суммарной электрической мощности, % | ±0,3 | |
| Пределы допускаемой относительной основной погрешности преобразований активной фазной и суммарной электрической мощности, % | ±0,5 | |
| Пределы допускаемой относительной дополнительной погрешности измерений/преобразований активной фазной и суммарной электрической мощности, вызванной изменением температуры окружающей среды в диапазоне рабочих температур, в долях от пределов основной погрешности | 1,0 | |
| Диапазон измерений/преобразований реактивной фазной и суммарной электрической мощности, вар | от 10 до 600 В от 0,05 до 12,5 А от -1 до +1 | от 10 до 600 В от 0,05 до 20 А от -1 до +1 |
| Пределы допускаемой относительной основной погрешности измерений реактивной фазной и суммарной электрической мощности, % | ±0,3 | |
| Пределы допускаемой относительной основной погрешности преобразований реактивной фазной и суммарной электрической мощности, % | ±0,5 | |
| Пределы допускаемой относительной дополнительной погрешности измерений/преобразований реактивной фазной и суммарной электрической мощности, вызванной изменением температуры окружающей среды в диапазоне рабочих температур, в долях от пределов основной погрешности | 1,0 | |
| Диапазон измерений/преобразований полной фазной и суммарной мощности, ВА | от 10 до 600 В от 0,05 до 12,5 А | от 10 до 600 В от 0,05 до 20 А |
| Пределы допускаемой относительной основной погрешности измерений полной фазной и суммарной электрической мощности, % | ±0,3 | |
| Наименование характеристики | Значение для модификаций | |
| MTR-4-X2X3X4 | MTR-4PX2X3X4 | |
| Пределы допускаемой относительной основной погрешности преобразований полной фазной и суммарной электрической мощности, % | ±0,5 | |
| Пределы допускаемой относительной дополнительной погрешности измерений/преобразований полной фазной и суммарной электрической мощности, вызванной изменением температуры окружающей среды в диапазоне рабочих температур, в долях от пределов основной погрешности | 1,0 | |
| Диапазоны выходных аналоговых сигналов силы постоянного тока, мА*: - минимальный диапазон - максимальный диапазон | от -1 до +1 от -20 до +20 | |
| Диапазоны выходных аналоговых сигналов напряжения постоянного тока, В**: - минимальный диапазон - максимальный диапазон | от -1 до +1 от -10 до +10 | |
| Нормальные условия измерений: - температура окружающей среды, °С - относительная влажность, % | от -5 до +55 от 30 до 80 | |
| Примечания 1 Под измерением подразумевается измерение характеристик по интерфейсу RS-485. 2 Под преобразованием подразумевается преобразование измеренных характеристик в выходные аналоговые сигналы. | ||
| * Диапазоны выходных аналоговых сигналов силы постоянного тока могут дополнительно конфигурироваться внутри указанных диапазонов с шагом 0,01 мА. ** Диапазоны выходных аналоговых сигналов напряжения постоянного тока могут дополнительно конфигурироваться внутри указанных диапазонов с шагом 0,001 В. | ||
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Параметры электрического питания: | |
| - напряжение постоянного тока, В | от 19,2 до 300 |
| - напряжение переменного тока, В | от 38,4 до 276 |
| - частота переменного тока, Гц | от 45 до 65 |
| Габаритные размеры (ширинахвысотахдлина), мм, не более | 100x75x105 |
| Масса, г, не более | 370 |
| Рабочие условия измерений: | |
| - температура окружающей среды, °С | от -30 до +70 |
| - относительная влажность при температуре окружающей среды +45 °С, %, не более | 93 |
| Средняя наработка на отказ, ч | 1000000 |
| Средний срок службы, лет | 25 |
наносится типографским способом на титульный лист паспорта и руководства по эксплуатации и конфигурации и на заднюю стенку преобразователя в виде наклеек.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Преобразователь измерительный многофункциональный MTR-4 | - | 1 шт. |
| Паспорт | - | 1 экз. |
| Руководство по эксплуатации и конфигурации | - | 1 экз. |
приведены в разделе 7 «Настройка» руководства по эксплуатации и конфигурации.
Нормативные документы, устанавливающие требования к преобразователям измерительным многофункциональным MTR-4
отсутствуют.
| Зарегистрировано поверок | 263 |
| Поверителей | 4 |
| Актуальность данных | 21.11.2024 |
