| Номер в госреестре | 83376-21 |
| Наименование СИ | Имитатор сигналов радиолокационной цели |
| Обозначение типа СИ | Smartmicro TSDG |
| Изготовитель | s.m.s, smart microwave sensors GmbH, Германия |
| Год регистрации | 2021 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Имитатор сигналов радиолокационной цели Smartmicro TSDG (далее - имитатор) предназначен для воспроизведения скорости движения транспортных средств с целью контроля метрологических характеристик доплеровских радиолокационных измерителей скорости движения транспортных средств, функционирующих в диапазоне частот от 76 до 81 ГГц.
Принцип действия имитатора заключается в воспроизведении радиолокационной цели с заданными параметрами движения и эффективной площадью рассеяния путем переизлучения сигналов, принятых от измерителя скорости движения. Изменение амплитуды или фазы пере-излучаемых сигналов осуществляется пропорционально имитируемой дальности до цели, а вносимый частотный сдвиг в соответствии с эффектом Доплера пропорционален имитируемой скорости движения цели.
Конструктивно имитатор состоит из:
- основного блока, включающего: плату управления, гетеродин, приемный и передающий тракт СВЧ, фазовый модулятор, модуль Ethernet;
- комплекта приемной и передающей антенны с преобразователями частоты;
- комплекта кабелей связи, синхронизации и питания, предназначенного для коммутации узлов имитатора;
- программного обеспечения (далее - ПО), выполняющего управление и настройку имитатора.
Имитатор не имеет органов управления и индикации и предназначен для работы с внешним компьютером.

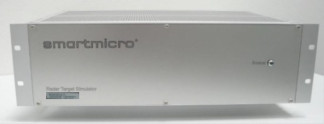

Внешний вид имитатора, обозначение места размещения знака утверждения типа и заводского номера представлены на рисунке 1.
Схема пломбировки от несанкционированного доступа представлена на рисунке 2.
Преобразователь частоты представлен на рисунке 3
smsrfcmiero'
Наклейка с заводским номером
Место размещения знака утверждения типа
Рисунок 1 - Передняя панель основного блока с указанием места размещения знака
утверждения типа и заводского номера
ПО имитатора осуществляет:
- настройку соединения по локальной сети;
- отображение статусов соединения по локальной сети и готовности основного блока к
работе;
- настройку основного блока и параметров сигнала;
- предоставление системной информации о блоке имитации.
ПО имитатора работает под управлением операционной системы Windows 10. Метрологически значимая часть ПО представляет собой специализированное ПО «DopplerGenerator».
Специализированное ПО «DopplerGenerator» предназначено для: настройки имитатора, настройки подключения по локальной сети и изменения параметров имитации. Изменяемые параметры имитации: смещение доплеровской частоты или скорости; ослабление сигнала и значение несущей частоты.
Уровень защиты ПО «низкий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | DopplerGenerator.exe |
| Номер версии (идентификационный номер) ПО | 2.2.10166.0 |
| Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | C42994F3939E8A4EDD3A0AE5B45891EA (алгоритм MD5) |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон имитируемых частот, ГГ ц | от 76 до 81 |
| Пределы допускаемой относительной погрешности частоты имитации, % | ±0,1 |
| Диапазон имитируемых скоростей движения, км/ч | от 1 до 350 |
| Дискретность установки значения скорости, км/ч | 10 |
| Минимальное значение воспроизведения дальности до цели, м | не более 3 |
Таблица 3 -Основные технические характеристики
| Наименование характеристики | Значение |
| Габаритные размеры основного блока, мм | |
| длина | 485 |
| высота | 135 |
| ширина | 270 |
| Напряжение электропитания от сети переменного тока частотой от 49 до 51 Гц, В | от 198 до 242 |
| Рабочие условия эксплуатации | |
| температура окружающего воздуха, °С | от +15 до +25 |
| относительная влажность окружающего воздуха при температуре 20 °С, %, не более | 80 |
| атмосферное давление, кПа | от 84 до 106,7 |
наносится на переднюю панель основного блока в виде наклейки и типографским способом на титульный лист документа «Имитатор сигналов радиолокационной цели Smartmicro TSDG. Руководство по эксплуатации».
Таблица 4 - Комплектность имитатора
| Наименование | Обозначение | Количество |
| 1 Имитатор сигналов радиолокационной цели в составе: | Smartmicro TSDG, зав. № 0х000000Ш | 1 шт. |
| 1.1 Основной блок | - | 1 шт. |
| 1.2 Преобразователь частоты | - | 2 шт. |
| 1.3 Антенна рупорная | - | 2 шт. |
| 1.4 Комплект фазостабильных кабелей, кабелей управления (синхронизации и питания) | - | 1 к-т |
| 2 ПО управления имитатором с USB ключом | - | 1 к-т |
| 3 Паспорт | - | 1 шт. |
| 4 Руководство по эксплуатации | - | 1 шт. |
приведены в документе «Имитатор сигналов радиолокационной цели Smartmicro TSDG. Руководство по эксплуатации», п. 10 .
ГОСТ Р 50856-96 «Измерители скорости движения транспортных средств радиолокационные. Общие технические требования. Методы испытания»
Приказ Росстандарта от 31 июля 2018 г. №1621 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»
Техническая документация изготовителя
| Зарегистрировано поверок | 2 |
| Поверителей | 1 |
| Актуальность данных | 06.12.2024 |
