| Номер в госреестре | 83377-21 |
| Наименование СИ | Виброустановка поверочная |
| Обозначение типа СИ | Обозначение отсутствует |
| Изготовитель | Общество с ограниченной ответственностью Производственно-внедренческая фирма "Вибро-Центр" (ООО ПВФ "Вибро-Центр"), г. Пермь |
| Год регистрации | 2021 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Виброустановка поверочная (далее - виброустановка) предназначена для воспроизведения и измерения параметров вибрации (виброускорения, виброскорости и виброперемещения).
Принцип действия виброустановки основан на воспроизведении вибростендом синусоидальной вибрации и измерении параметров воспроизводимой вибрации при помощи эталонного вибропреобразователя.
Виброустановка состоит из:
- вибростенд модели S52120 производства TIRA GmbH, Германия;
- усилитель мощности BAA500 производства TIRA GmbH, Германия;
- вибропреобразователь эталонный пьезоэлектрический АР10 производства ООО «ГлобалТест», г. Саров (рег. № 38452-08);
- усилители предварительный ZET 440 производства ООО "ЭТМС", г. Москва (рег. № 58918-14);
- анализатор спектра ZET 017-U4 производства ООО "ЭТМС", г. Москва (рег. № 3923608).
Конструктивно вибростенд состоит из корпуса с установленным в нем постоянным магнитом, форма которого позволяет создать магнитное поле в зазоре. В зазор устанавливается подвижная катушка с прикрепленным к ней вибростолом, в которой циркулирует переменный ток, поступающий с усилителя мощности. На усилитель мощности переменный сигнал подается с выхода генератора, встроенного в анализатор спектра. Вибростенд преобразует энергию электрического сигнала от усилителя мощности в энергию механических колебаний вибростола. Параметры вибрации контролируются с помощью эталонного вибропреобразователя, установленного на вибростол виброустановки, сигнал которого преобразуется и усиливается с помощью усилителя предварительного. Управление работой виброустановки происходит при помощи программного обеспечения, установленного на персональный компьютер.
Виброустановка применяется в качестве рабочего эталона 2-го разряда.

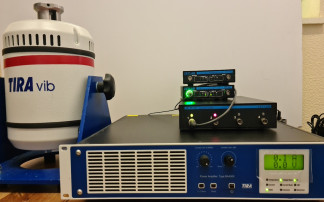

Общий вид виброустановки поверочной приведен на рисунке 1.
Опломбирование виброустановки поверочной не предусмотрено. Нанесение знака поверки на виброустановку не предусмотрено. Заводской номер наносится на корпус вибростенда.
Рисунок 1 - Общий вид виброустановки поверочной
tir
Виброустановка поверочная имеет программное обеспечение (далее - ПО), установленное на персональный компьютер.
ПО представляет собой набор программ, предназначенных для осуществления измерений в автоматическом режиме.
Защита ПО от преднамеренного воздействия обеспечивается тем, что пользователь не имеет возможности вносить изменения в код программы.
Защита ПО от непреднамеренного воздействия обеспечивается функцией резервного копирования.
Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует по Р 50.2.077-2014 уровню «высокий».
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные признаки | Значение |
| Идентификационное наименование ПО | ZETLab |
| Номер версии (идентификационный номер) ПО | не ниже 2020.20.28 |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон рабочих частот, Гц с оснасткой для крепления датчиков | от 3 до 6000 |
| без оснастки для крепления датчиков | от 3 до 10000 |
| Диапазон воспроизведения (измерения) СКЗ виброускорения, м/с2 | от 0,1 до 140 |
| Диапазон воспроизведения (измерения) амплитудного значения виброскорости, мм/с | от 0,1 до 500 |
| Диапазон воспроизведения (измерения) размаха виброперемещения, мм | от 10-3 до 12 |
| Относительный коэффициент поперечного движения вибростола виброустановки в диапазоне частот, %, не более от 3 до 2000 Гц включ. | 10 |
| св. 2000 до 5000 включ. | 15 |
| св. 5000 до 10000 | 20 |
| Коэффициент гармоник в диапазоне частот, %, не более от 3 до 5000 Гц включ. | 10 |
| св. 5000 до 10000 | 15 |
| Доверительные границы относительной погрешности воспроизведения (измерения) виброускорения, виброскорости, виброперемещения при доверительной вероятности p = 0,95 в диапазоне частот, % от 3 до 10 Гц включ. | ±5 |
| св. 10 до 2000 Гц включ. | ±3 |
| св. 2000 до 5000 включ. | ±6 |
| св. 5000 до 10000 | ±8 |
| Уровень собственных шумов, м/с2, не более | ±0,02 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Максимальная нагрузочная масса, кг, не более | 3 |
| Условия эксплуатации: | |
| - температура окружающей среды, °С | от 15 до 30 |
| Параметры электрического питания: | |
| - напряжение питающей сети, В | 220±22 |
| - частота питающей сети, Гц | 50±0,5 |
| Габаритные размеры (длина х высота х ширина), мм, не более: | |
| - вибростенд модели S52120 | 234x335x290 |
| - усилитель мощности BAA500 | 483x90x450 |
| - вибропреобразователь эталонный пьезоэлектрический АР10 | 019x29,5 |
| - усилители предварительный ZET 440 | 156x132x35 |
| - анализатор спектра ZET 017-U4 | 280x160x75 |
| Масса, кг, не более: | |
| - вибростенд модели S52120 | 36 |
| - усилитель мощности BAA500 | 25 |
| - вибропреобразователь эталонный пьезоэлектрический АР10 | 0,045 |
| - усилители предварительный ZET 440 | 0,8 |
| - анализатор спектра ZET 017-U4 | 0,8 |
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Виброустановка поверочная в составе: | 1 шт. | |
| Вибростенд | S52120 | 1 шт. |
| Усилитель мощности | BAA500 | 1 шт. |
| Вибропреобразователь эталонный пьезоэлектрический | АР10 | 1 шт. |
| Усилители предварительные | ZET 440 | 2 шт. |
| Анализатор спектра | ZET 017-U4 | 1 шт. |
| Программное обеспечение | ZETLab | 1 шт. |
| Руководство по эксплуатации | 1 экз. | |
| Паспорт | 1 экз. | |
| Методика поверки | МП 204/3-07-2021 | 1 экз. |
приведены в разделе 1.4 руководства по эксплуатации.
Приказ Росстандарта № 2772 от 27.12.2018 г. «Об утверждении государственной поверочной схемы для средств измерений виброперемещения, виброскорости, виброускорения и углового ускорения»
ГОСТ ISO 16063-21-2013 Вибрация. Методы калибровки датчиков вибрации и удара. Часть 21. Вибрационная калибровка сравнением с эталонным преобразователем
