| Номер в госреестре | 83385-21 |
| Наименование СИ | Датчики силоизмерительные тензорезисторные |
| Обозначение типа СИ | ALT Sensor LCS |
| Изготовитель | Anhui Zhimin Electrical Technology Co., Ltd., КНР |
| Год регистрации | 2021 |
| Срок свидетельства | 18.10.2026 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Датчики силоизмерительные тензорезисторные ALT Sensor LCS (далее - датчики силы) предназначены для измерений силы (преобразования статических усилий в аналоговый электрический сигнал, пропорционально измеряемому усилию под воздействием силы растяжения или сжатия).
Принцип действия датчиков силы основан на преобразовании упругой деформации чувствительного элемента, возникающей под действием приложенной нагрузки в аналоговый электрический сигнал, пропорционально измеряемому усилию под действием силы растяжения или сжатия.
Конструктивно датчики силы выполнены в корпусе цилиндрической формы. Основным узлом датчика силы является упругий элемент, расположенный в корпусе и составляющий с ним единую деталь. На поверхность упругого измерительного элемента наклеены тензорезисторы, соединенные в мостовую электрическую цепь. Электрическая схема содержит элементы компенсации температурных воздействий на выходной сигнал.
Электрическое подсоединение к измерительным усилителям осуществляется через унифицированные электрические разъемы.
Конструкция корпуса датчиков силы обеспечивает ограничение доступа к определенным частям в целях предотвращения несанкционированной настройки и вмешательства, которые могут привести к искажению результатов измерений.
На маркировочной табличке датчика, которая крепится на корпусе датчика указывается:
- модель LCS;
- верхний предел измерений (ВПИ);
- заводской номер;
- предприятие-изготовитель.
Знак поверки наносят на свидетельство о поверке (в случае его оформления).

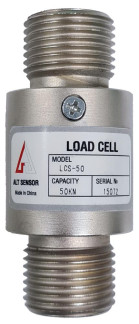

Общий вид датчика силы приведен на рисунке 1.
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение | |
| Верхний предел измерений силы, кН | 10; 20; 30; 50; 100; | 1500; 2000; |
| 200; 500; 1000 | 3000 | |
| Нижний предел измерений силы, % от ВПИ | 10 | |
| Пределы допускаемых приведенных погрешностей измерений силы, % от ВПИ, связанных с: воспроизводимостью, b | ± 0,13 | ± 0,24 |
| повторяемостью, b ’ | ± 0,13 | ± 0,24 |
| интерполяцией, f | ± 0,13 | ± 0,24 |
| дрейфом нуля, fo | ± 0,13 | ± 0,24 |
| гистерезисом, v | ± 0,13 | ± 0,24 |
| ползучестью, с | ± 0,13 | ± 0,24 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Номинальный выходной сигнал при ВПИ, мВ/В | 1 |
| Входное/выходное сопротивление, Ом | 350±5 |
| Напряжение питания постоянного тока, В | от 1 до 10 |
| Масса, кг, не более | 50 |
| Габаритные размеры, мм, не более: | |
| - диаметр | 215 |
| - высота | 496 |
| Условия эксплуатации: | |
| - температура окружающей среды, °С | от +15 до +25 |
| - относительная влажность, %, не более | 80 |
наносится на титульный лист паспорта типографским способом. Комплектность средства измерений
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количе ство |
| Датчик силоизмерительный тензорезисторный ALT Sensor LCS | - | 1 шт. |
| Паспорт | - | 1 экз. |
приведены в разделе 1.3 паспорта на датчик силы.
Приказ Росстандарта № 2498 от 22.10.2019 г. «Об утверждении государственной поверочной схемы для средств измерений силы».
Техническая документация предприятия-изготовителя.
| Зарегистрировано поверок | 56 |
| Поверителей | 2 |
| Актуальность данных | 16.09.2024 |
