Трансформаторы напряжения UKM 24/2, 83387-21

83387-21
Трансформаторы напряжения UKM 24/2 (далее - трансформаторы) предназначены для масштабного преобразования высокого напряжения в напряжение, пригодное для передачи сигналов измерительной информации средствам измерений и/или устройствам защиты и управления в установках переменного тока промышленной частоты.
Карточка СИ
Номер в госреестре 83387-21
Наименование СИ Трансформаторы напряжения
Обозначение типа СИ UKM 24/2
Изготовитель CGS Instrument Transformers S.r.l., Италия
Год регистрации 2021
Срок свидетельства 18.10.2026
МПИ (интервал между поверками) 8 лет
Стоимость поверки Узнать стоимость
Описание типа скачать
Методика поверки скачать

Назначение

Трансформаторы напряжения UKM 24/2 (далее - трансформаторы) предназначены для масштабного преобразования высокого напряжения в напряжение, пригодное для передачи сигналов измерительной информации средствам измерений и/или устройствам защиты и управления в установках переменного тока промышленной частоты.

Описание

Трансформаторы представляют собой масштабные преобразователи индуктивного типа, однофазные, с одним изолированным выводом первичной обмотки, другой конец первичной обмотки при эксплуатации заземляется.

Первичные и вторичные обмотки залиты специальной смолой, которая обеспечивает основную изоляцию. Трансформаторы имеют две вторичные обмотки: основную, применяемую для измерений, и дополнительную, применяемую для защиты, которые смонтированы на едином сердечнике. Выводы вторичных обмоток расположены на основании трансформатора.

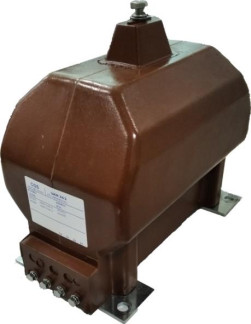

Общий вид трансформатора представлен на рисунке 1.

Трансформаторы являются однофазными и для каждой точки сети необходим набор из нескольких однофазных трансформаторов.

Корпус трансформатора представляет собой литую неразборную конструкцию, что исключает возможность внесения несанкционированных изменений в трансформатор. Пломбирование трансформаторов не предусмотрено.

Нанесение знака поверки на трансформаторы не предусмотрено.

Заводской номер трансформатора в формате «ХХХХХХХХХ», состоящий из арабских цифр, наносится методом печати на маркировочной табличке, закрепленной на боковой стороне трансформатора в виде наклейки (рисунок 2).

I    Место нанесения

UKM24/2

заводского номера

20/|390бб0101

IEC 61869-3

24/50/95 kV

1,9Un/30s

50 Hz

A.NJ1a-1n

10000: V3/100: \/3

30VA/0.5

A-N12a-2n

10000: V3/100:V3

30VA/3P

.    1а 1п 2а 2п

Рисунок 2 - Обозначение места нанесения заводского номера

Программное обеспечение

отсутствует.

Технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики

Значение

Номинальное первичное напряжение, В

10000/V3

Номинальное вторичное напряжение, В

100/V3

Номинальная мощность вторичной нагрузки, В-А

30

Класс точности

0,5 (для основной обмотки)

3Р (для дополнительной обмотки)

Предельная мощность, В-А

400

Номинальная частота, Гц

50

Таблица 2 - Основные технические характеристики

Наименование характеристики

Значение

Габаритные размеры, мм, не более

- длина (без вторичных винтов)

438

- ширина

175

- высота (без опорной плиты)

275

Масса, кг, не более

30

Условия эксплуатации:

- температура окружающей среды, °С

от -25 до +80

Класс нагревостойкости по ГОСТ 8865-93

Е

Продолжение таблицы 2

Наименование характеристики

Значение

Уровень прочности изоляции, кВ

24/50/125

Номинальный коэффициент напряжения

1,9-U в течение 30 с

Тип смолы

эпоксидная

Вид сердечника

С-образный, лента, покрытая трансформаторной сталью

Срок службы, лет, не менее

30

Знак утверждения типа

наносится на титульные листы руководства по эксплуатации и паспорта типографским способом. Комплектность средства измерений

Таблица 3 - Комплектность средства измерений

Наименование

Обозначение

Количество

Трансформатор напряжения UKM 24/2

-

1 шт.

Паспорт

-

1 экз.

Руководство по эксплуатации

-

1 экз.

Сведения о методах измерений

приведены в разделе 2 «Использование по назначению» руководства по эксплуатации.

Нормативные документы, устанавливающие требования к трансформаторам напряжения UKM 24/2

ГОСТ 1983-2015 Трансформаторы напряжения. Общие технические условия Государственная поверочная схема для средств измерений коэффициента масштабного преобразования и угла фазового сдвига электрического напряжения переменного тока промышленной частоты в диапазоне от 0,1/V3 до 750/V3 кВ и средств измерений электрической емкости и тангенса угла потерь на напряжении переменного тока промышленной частоты в диапазоне от 1 до 500 кВ (утверждена Приказом Росстандарта от 30.12.2019 №3453) Техническая документация изготовителя

Зарегистрировано поверок 24
Поверителей 1
Актуальность данных 21.11.2024
83387-21
Номер в ГРСИ РФ:
83387-21
Производитель / заявитель:
CGS Instrument Transformers S.r.l., Италия
Год регистрации:
2021
Cрок действия реестра:
18.10.2026
