| Номер в госреестре | 83388-21 |
| Наименование СИ | Анализаторы трансформаторного масла |
| Обозначение типа СИ | Calisto |
| Изготовитель | Компания "Morgan Schaffer Ltd.", Канада |
| Год регистрации | 2021 |
| Срок свидетельства | 18.10.2026 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Анализаторы трансформаторного масла Calisto (анализаторы) предназначены для непрерывных автоматических измерений объёмной доли газов и воды в масле.
Принцип действия анализатора при измерении водорода и монооксида углерода - тер-мокондуктометрический метод, при измерении содержания воды - ёмкостной метод.
Термокондуктометрический метод основан на изменении температуры электрически нагреваемого резистивного элемента, помещенного в контролируемую среду, по сравнению с температурой такого же элемента, помещенного в камеру с газом сравнения, вызванном различием теплопроводностей определяемого компонента и газа сравнения.
Ёмкостной датчик, представляющее собой конденсатор, в электрическом поле которого помещено исследуемое вещество. Ёмкостной датчик относительного насыщения находится в прямом контакте с маслом.
Измерение содержания воды в масле (относительной влажности) производится при помощи емкостного тонкопленочного сенсора, отделенного от масла мембраной; в качестве сенсора температуры применен платиновый термопреобразователь сопротивления (датчик Calisto Expert).
Конструктивно анализатор состоит из измерительного блока, микропроцессорного блока управления с платой интерфейса, системы кондиционирования воздуха внутри корпуса, расположенных в едином корпусе из нержавеющей стали с крышкой.
На передней панели, являющейся крышкой, расположены: вакуумный флуоресцентный дисплей и клавиши управления анализатором. На нижней панели анализатора расположены штуцеры для подачи масла, порт отбора проб масла, разъёмы для электрических соединений, вентилятор, а также вход и выход для охлаждающего воздуха.
Анализаторы предназначены для работы в невзрывоопасных зонах помещений и наружных установок. Анализатор устанавливается стационарно на трансформатор или на монтажную опору. Масло из трансформатора поступает в прибор при помощи встроенного поршневого насоса, обеспечивающего объёмный расход от 10 до 60 см3/мин, контролируемый по встроенному индикатору.
Измерительный блок состоит из пробоотборного устройства и измерительной камеры. Содержащиеся в масле газы выделяются при заданной температуре в пробоотборном устройстве и поступают в измерительную камеру, где периодически проводятся текущие измерения газов.
Анализаторы трансформаторного масла Calisto выпускаются в двух исполнениях: анализаторы трансформаторного масла Calisto (модели С76, С76А, C76G и С150) и анализаторы трансформаторного масла Calisto 2 (модели C85, C85A и C250).
Анализаторы трансформаторного масла Calisto определяют водород и воду, анализаторы трансформаторного масла Calisto 2 определяют водород, монооксид углерода и воду.
Для получения наиболее оптимальных температурных условий диффузии газов из масла, в анализаторе осуществляется необходимая термокомпенсация за счет теплообмена с окружающей средой и при помощи подогрева термоэлектрическими элементами. Наружный вентилятор производит общее охлаждение прибора; вентилятор, расположенный внутри корпуса, обеспечивает охлаждение элементов электронной платы микропроцессорного блока управления и измерительной камеры.
Микропроцессорный блок управления с платой интерфейса предназначен для управления работой всего анализатора, а также передачи выходной информации во внешние системы контроля. Информация о содержании водорода, монооксида углерода, воды и температуре высвечивается на флуоресцентном дисплее на передней панели с периодичностью смены показаний каждые 5 секунд. Длительность цикла измерений водорода и мнооксида углерода составляет 3 часа. Прибор имеет 3 независимых аналоговых выхода 4 - 20 мА, цифровой выход RS232, RS485 и два выхода Ethernet для вывода результатов измерений, кода состояния и другой информации. Интерфейс может быть использован либо для подключения к удаленному ПК для работы с ПО Calisto Manager, либо для передачи данных по протоколам обмена Modbus, DNP3, МЭК 61850 (опция), MSSP (Morgan Schaffer System Protocol) в том числе для непрерывной регистрации результатов измерений и мониторинга состояния.
Анализатор содержит также 5 релейных выходов и может работать в режиме сигнализатора с программной установкой пороговых значений содержания водорода, оксида углерода (только для Calisto 2) и воды.

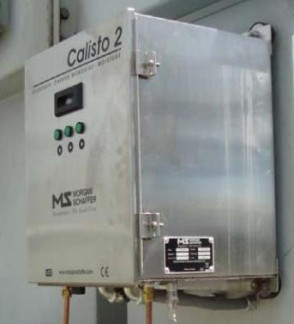

Каждый экземпляр анализаторов трансформаторного масла Calisto идентифицирован, имеет заводской номер, нанесенный на табличку (шильдик) методом лазерной печати, обеспечивающим его прочтение и сохранность в процессе эксплуатации. Знак поверки наносится на свидетельство о поверке. Общий вид и схема пломбирования корпуса от несанкционированного доступа анализаторов трансформаторного масла Calisto, приведены на рисунке 1 .
Анализаторы трансформаторного масла Calisto имеют встроенное ПО Mein и автономное ПО Calisto Manager.
Идентификационные данные программного обеспечения приведены в таблице 1 .
Таблица 1 - Идентификационные данные программного обеспечения анализаторов трансформаторного масла Calisto модели С76, С76А, C76G и С150 и анализаторов трансформаторного масла Calisto 2 модели C85, C85A и C250.
| Идентификационные данные (признаки) | Значения | |
| Встроенное ПО | Автономное ПО | |
| Идентификационное наименование ПО | Main | Calisto Manager |
| Номер версии (идентификационный номер) ПО | не ниже 2.70 | не ниже 1.8.1 |
| Цифровой идентификатор ПО | - | AE032AD72920BB04 0440021D926746D1 |
| Алгоритм вычисления цифрового идентификатора ПО | MD5 | |
Метрологические характеристики анализаторов нормированы с учетом влияния программного обеспечения.
Уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений соответствует уровню «средний» согласно Р 50.2.077-2014.
Метрологические характеристики анализаторов приведены в таблице 2.
| Таблица 2 - Метрологические характер | истики анализаторов | ||
| Наименование компонента | Диапазон показаний объёмной доли, млн-1 (ppm) | Диапазон измерений объёмной доли, млн-1 (ppm) | Пределы допускаемой абсолютной погрешности, % |
| Водород (H2) | от 0 до 50 000 | от 10 до 100 включ. | 0,6Y |
| св. 100 до 2 000 включ. | 0,12Y + 0,0048 | ||
| св. 2 000 до 50 000 включ. | 0,046-Y + 0,020 | ||
| Монооксид углерода (C0)* | от 0 до 100 000 | от 50 до 200 включ. | 0,6Y |
| св. 200 до 100 000 включ. | 0,25- Y + 0,007 | ||
| Вода (H2O) | от 0 до 100 | от 4 до 5 включ. | 0,5- ЗН0 |
| св. 5 до 100 включ. | 0,3- гн2о | ||
| где Y- объемная доля, %. * - только для анализаторов трансформаторного масла Calisto 2. | |||
Технические и эксплуатационные характеристики указаны в таблице 3.
Таблица 3 - Основные технические характеристики анализаторов.
| Наименование характеристики | Значение |
| Анализатор трансформаторного масла | Calisto |
| Предел допускаемого времени установления | |
| показаний при определении: | |
| - содержания водорода и монооксида углеро | 3 |
| да, ч | |
| - относительной влажности, с | 5 |
| Наименование характеристики | Значение |
| Анализатор трансформаторного масла | Calisto |
| Габаритные размеры (ГхШхВ), мм, не более: | |
| -длина | 325 |
| - ширина | 381 |
| - высота | 483 |
| Масса, кг, не более | 22,7 |
| Условия эксплуатации: | |
| - температура окружающей среды для, °С | от -50 до +55 |
| - относительная влажность, % | от 0 до 100 |
| - атмосферное давление, кПа | от 84 до 106,7 |
| Параметры пробы на входе | |
| - диапазон рабочей температуры масла, °C | от -40 до +120 |
| - давление масла, кПа | от 0 до 275,8 |
| - расход, см3/мин | от 10 до 60 |
| Потребляемая мощность, Вт, не более | 320 |
| от 100 до 240 переменного тока часто | |
| Напряжение питания, В | той 50 - 60 Гц |
| от 100 до 220 постоянного тока | |
| Степень защиты от внешних воздействий по | |
| ГОСТ 14254-96 | IP56 |
| Срок службы, лет | более 15 |
| Средняя наработка на отказ, ч | 25000 |
наносится типографским способом на титульные листы эксплуатационной документации и в виде наклейки на корпус анализатора.
Таблица 5 - Комплектность анализатора
| Наименование | Обозначение | Количество |
| Анализатор трансформаторного масла | Calisto или Calisto 2 | 1 экз. |
| Руководство по эксплуатации и монтажу анализаторов трансформаторного масла Calisto | - | 1 экз. |
| Методика поверки | МП-242-2373-2020 | 1 экз. |
| Сертификат заводского испытания | FRM-0016 или FRM-0017 | 1 экз. |
| Декларация о соответствии нормам ЕС | 017-MSDOC | 1 экз. |
| Кабель USB | WRE-00067 | 1 шт. |
| Диск с программным обеспечением Calisto Manager | — | 1 экз. |
| Трубка для быстрого отбора проб масла | SCAL-0065 | 1 шт. |
| Виброгасители из нержавеющей стали | - | 4 шт. |
| Медная трубка - наружный диаметр 3/8"длиной 7,6 м | - | 2 шт. |
| Отсечной плавкий термопредохранитель 77°C | ECM-00066 | 1 шт. |
| Латунный коленный патрубок - NTP (M) к трубке 3/8 | FLC-00242 | 2 шт. |
| Латунная обжимная муфта - к трубке 3/8 дюйма | FLC-00249 | 4 шт. |
| Упаковочная тара | - | 1 шт. |
| Датчик температуры масла Calisto Expert (опция) | - | 1 шт. |
| Протокол МЭК 61850 (опция) | - | 1 экз. |
| Наименование | Обозначение | Количество |
| Исполнение для подключения трубок из нержавеющей стали (опция) | - | 1 шт. |
| Гарантийный талон производителя | - | 1 экз. |
приведены в «Руководстве по эксплуатации. Анализаторы трансформаторного масла Calisto», разделах 3 и 4.
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
Стандарт предприятия компании «Morgan Schaffer Ltd.», Канада.
