| Номер в госреестре | 83390-21 |
| Наименование СИ | Машины координатно-измерительные |
| Обозначение типа СИ | SPECTRUM |
| Изготовитель | "Carl Zeiss Industrielle Messtechnik GmbH", Германия |
| Год регистрации | 2021 |
| Срок свидетельства | 18.10.2026 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Машины координатно-измерительные SPECTRUM (далее - КИМ) предназначены для измерений геометрических размеров деталей сложной формы и оценки отклонения формы и расположения поверхностей элементов деталей.
Принцип действия КИМ основан на поочередном измерении координат определенного числа точек поверхности детали и последующих расчетах линейных и угловых размеров, отклонений размера, формы и расположения в соответствующей системе координат.
Три направляющие измерительной машины образуют декартову базовую систему координат X, Y, Z, в которой расположена трехмерная измерительная головка. Перемещения центра щупа головки измеряются цифровыми измерительными системами высокой разрешающей способности и точности.
Конструкция машины портальная, с неподвижным измерительным столом, боковым приводом портала. Пиноль и направляющие по осям X и Z выполнены из керамики.
КИМ выпускаются в двух модификациях: SPECTRUM и SPECTRUM Plus, отличающихся погрешностью и конфигурациями контактной измерительной головки.
КИМ SPECTRUM могут быть оснащены контактными измерительными головками RDS VAST XXT, direct VAST XXT, direct XDT а КИМ SPECTRUM Plus контактными измерительными головками VAST XT, RDS VAST XXT, direct VAST XXT с набором щупов разного диаметра, формы и длины.
Измерения производятся в ручном и автоматическом режимах. Ручной режим управления прибором осуществляется с клавиатуры компьютера или при помощи пульта управления, переключающегося на замедленный ход. Автоматический режим реализуется от компьютерной станции по заранее составленной программе.
Заводской номер КИМ указывается на идентификационной табличке, расположенной на боковой части измерительного стола.
Нанесение знака поверки на средство измерений не предусмотрено.
Общий вид идентификационной таблички представлен на рисунке 1 , общий вид КИМ представлен на рисунке 2.
| СММ SPECTRUM 10/16/6 | RDS VAST XXT | Carl Zeiss India (Bangalore) |
| S/N: 228088 | Year: 2021 | Plot No.3, Bommasandra Indi |
| 623546-9006-135 1/N/PE 100-240 V- | Bangalore 560 099. INDIA | |
| Coordinate Measuring Ma1- | ||
| 50-60 Hz max. 600 VA | s C€ A»enitil> • in ' ' ' |
Рисунок 1 - Общий вид идентификационной таблички с местом расположения заводского
(серийного) номера КИМ
а) б)

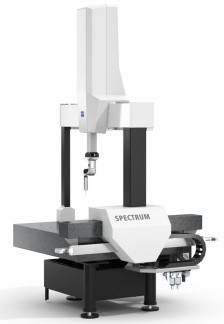

Рисунок 2 - Общий вид машин координатно-измерительных SPECTRUM(a) и SPECTRUM Plus(6).
В процессе эксплуатации, КИМ не предусматривает внешних механических или электронных регулировок. Опломбирование КИМ от несанкционированного доступа и нанесения знака утверждения типа не предусмотрено.
КИМ оснащены универсальным метрологически значимым программным обеспечением (далее - ПО) CALYPSO.
Вычислительные алгоритмы ПО расположены в заранее скомпилированных бинарных файлах и не могут быть модифицированы. ПО блокирует редактирование для пользователей и не позволяют удалять, создавать новые элементы или редактировать измеренные значения. Идентификационные данные ПО приведены в таблице 1.
Программное обеспечение является неизменным. Средства для программирования или изменения метрологически значимых функций отсутствуют.
Главной защитой ПО является USB-ключ-заглушка. HASP (программа, направленная на борьбу с нарушением авторских прав на компьютерное пиратство) использует 128-битное шифрование по алгоритму AES (симметричный алгоритм блочного шифрования информации), что позволяет предотвратить неавторизованное использование ПО.
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077 -2014.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | CALYPSO |
| Номер версии (идентификационный номер) ПО | не ниже 6.x |
| Цифровой идентификатор ПО | - |
Таблица 2 - Метрологические характеристики
| Модифи кация КИМ | Типораз мер КИМ | Диапазон измерений, мм | Пределы допускаемой абсолютной объемной погрешности MPEe* (L-длина в мм), мкм | Пределы допускаемой абсолютной погрешности измерительной головки MPEp*, мкм | ||||||
| Конфигурация контактной головки | ||||||||||
| VAST XT | RDS VAST XXT/direct VAST XXT | direct XDT | VAST XT | RDS VAST XXT/direct VAST XXT | direct XDT | |||||
| SPECTRUM plus | 5/5/6 | от 0 до 500 | от 0 до 500 | от 0 до 600 | ±(1,8+L/300) | ±(1,8+L/300) | - | ±1,8 | ±1,8 | - |
| 7/7/6 | от 0 до 700 | от 0 до 700 | от 0 до 600 | ±(1,8+L/300) | ±(1,8+L/300) | - | ±1,8 | ±2,0 | - | |
| 7/10/6 | от 0 до 700 | от 0 до 1000 | от 0 до 600 | |||||||
| 10/12/6 | от 0 до 1000 | от 0 до 1200 | от 0 до 600 | ±(1,9+L/300) | ±(1,9+L/300) | - | ±1,9 | ±2,0 | - | |
| 10/16/6 | от 0 до 1000 | от 0 до 1600 | от 0 до 600 | |||||||
| SPECTRUM | 5/5/6 | от 0 до 500 | от 0 до 500 | от 0 до 600 | - | ±(1,9+L/250) | ±(1,9+L/250) | - | ±1,9 | ±1,9 |
| 7/7/6 | от 0 до 700 | от 0 до 700 | от 0 до 600 | - | ±(1,9+L/250) | ±(1,9+L/250) | - | ±2,1 | ±2,1 | |
| 7/10/6 | от 0 до 700 | от 0 до 1000 | от 0 до 600 | |||||||
| 10/12/6 | от 0 до 1000 | от 0 до 1200 | от 0 до 600 | - | ±(2,1+L/250) | ±(2,1+L/250) | - | ±2,1 | ±2,1 | |
| 10/16/6 | от 0 до 1000 | от 0 до 1600 | от 0 до 600 | |||||||
| Примечание: * - при температуре окружающего воздуха от плюс 18 °C до плюс 22 °C и относительной влажности воздуха не более 60 % | ||||||||||
Таблица 3 -Технические характеристики
| Типоразмер КИМ | Габа | ритные размеры, мм | Масса, кг | Допустимая масса измеряемой детали, кг | |
| длина | ширина | высота | |||
| 5/5/6 | 1283 | 1219 | 2640 | 910 | 400 |
| 7/7/6 | 1483 | 1419 | 2640 | 1180 | 560 |
| 7/10/6 | 1783 | 1419 | 2640 | 1410 | 730 |
| 10/12/6 | 1983 | 1720 | 2640 | 2200 | 1150 |
| 10/16/6 | 2383 | 1720 | 2640 | 2700 | 1500 |
| Наименование характеристики | Значение |
| Температура окружающего воздуха, °С | от +17 до +35 |
| Допускаемое изменение температуры, °С, не более, в | |
| течении: | |
| 1 ч | 1 |
| 24 ч | 1,5 |
| Градиент по объему, °С на метр | 1 |
| Относительная влажность воздуха, без конденсата, % | от 40 до 60 |
| Расход воздуха, нл/мин, не более | 125 |
| Давление сжатого воздуха, кПа | от 600 до 800 |
| Напряжение питания переменного тока, В | 220±22 |
| Частота переменного тока, Гц | 50/60 |
наносят на титульный лист руководства по эксплуатации типографским способом. Комплектность средства измерений
Таблица 5 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Машина координатно-измерительная SPECTRUM | - | 1 шт. |
| Пульт управления | - | 1 шт. |
| Шкаф управления | - | 1 шт. |
| Калибровочная сфера диаметром 30 мм | - | 1 шт. |
| Приспособления для закрепления измеряемой детали* | - | 1 компл. |
| Комплект сменных измерительных щупов* | - | 1 компл. |
| Руководство по эксплуатации | - | 1 экз. |
| Примечание: * - поставляется по дополнительному заказу | ||
приведены в разделе «Глава 7 Измерительные операции»:
- «Машины координатно-измерительные SPECTRUM. Руководство по эксплуатации.»;
- «Машины координатно-измерительные SPECTRUM Plus. Руководство по эксплуатации.».
Государственная поверочная схема для средств измерений геометрических параметров поверхностей сложной формы, в том числе эвольвентных поверхностей и угла наклона линии зуба, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от
6 апреля 2021 г. № 472.
Техническая документация «Carl Zeiss Industrielle Messtechnik GmbH», Германия.
