| Номер в госреестре | 83391-21 |
| Наименование СИ | Машина для испытаний на сжатие и изгиб |
| Обозначение типа СИ | TONIPRAX |
| Изготовитель | "Toni Technik Baustoffprufsysteme GmbH", Германия |
| Год регистрации | 2021 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Машина для испытаний на сжатие и изгиб TONIPRAX (далее - машина) предназначена для измерений силы при испытаниях образцов из различных материалов на сжатие и изгиб.
Принцип действия машины заключается в измерении силы, прикладываемой к испытываемому образцу, при сжатии и изгибе. Испытываемый образец устанавливают между подвижной и неподвижной траверсой и задают нагрузку. Сила, прикладываемая к образцу, преобразуется в электрический сигнал, который передается в электронный блок управления.
Конструктивно машина представляет собой измерительную установку, состоящую из силовой рамы с неподвижной и подвижной траверсами, гидравлической системы, силоизмерительной системы, электронного блока управления.
Электронный блок управления предназначен для управления режимами работы машины, обработки, хранения, отображения и передачи результатов измерений.
Машина имеет две силовые рамы модификаций 1543 и 1544, которые отличаются диапазоном измерений силы.
Заводской номер указывается на маркировочной табличке, расположенной на корпусе машины.
Нанесение знака поверки на средство измерений не предусмотрено.

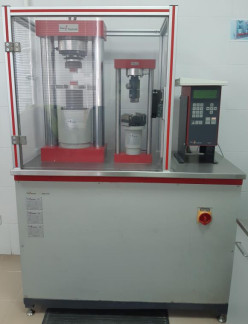

Общий вид машины испытательной на сжатие и изгиб TONIPRAX представлен на рисунке 1.
Опломбирование измерительных узлов машины производится посредством нанесения защитной наклейки на датчик температуры и установки металлической пломбы на предусилитель силоизмерительной системы, главный клапан давления и клапан давления силовых рам.
Машина имеет метрологически значимое программное обеспечение «testXpert», устанавливаемое на персональный компьютер. С помощью указанного программного обеспечения реализуется хранение и передача результатов измерений, а также постобработка измеренных данных.
Уровень защиты программного обеспечения - «средний» в соответствии с Р 50.2.077 - 2014.
Идентификационные данные программного обеспечения представлены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | testXpert |
| Номер версии (идентификационный номер ПО) | не ниже 7.11 |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Модификация | |
| 1543 | 1544 | |
| Диапазон измерений силы, кН | от 3,0 до 300,0 | от 0,2 до 10,0 |
| Пределы допускаемой относительной погрешности измерений силы, % | ±1 | |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации: Рабочий диапазон температур, °С Относительная влажность воздуха, %, не более | от +15 до +25 80 |
| Напряжение питания переменного тока, В | 230+14-2з /400+24-4о |
| Частота питающего напряжения, Гц | 50±1 |
| Габаритные размеры (ДхШхВ), мм, не более | 1200x550x1670 |
| Масса, кг, не более | 520 |
наносится на титульный лист руководства по эксплуатации методом печати и наклейкой на панель электронного блока управления.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Машина испытательная на сжатие и изгиб TONIPRAX | - | 1 шт. |
| Приспособления для испытаний | - | 1 комплект |
| Персональный компьютер типа IBM/PC | - | 1 шт. |
| Комплект кабелей соединительных | - | 1 комплект |
| Программное обеспечение «testXpert» | - | 1 экз. |
| Руководство по эксплуатации | - | 1 экз. |
Методика измерений приведена в разделе 12 «Машина для испытаний на сжатие и изгиб TONIPRAX. Руководство по эксплуатации».
Нормативные документы, устанавливающие требования к машине для испытаний на сжатие и изгиб TONIPRAX
Государственная поверочная схема для средств измерений силы, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от «22» октября 2019 г.
№ 2498
