| Номер в госреестре | 83392-21 |
| Наименование СИ | Система автоматизированная коммерческого учета тепловой энергии и теплоносителя ПАО "Мосэнерго" в части ГРЭС-3 и котельных, входящих в состав филиала |
| Обозначение типа СИ | Обозначение отсутствует |
| Изготовитель | Публичное акционерное общество энергетики и электрификации "Мосэнерго" (ПАО "Мосэнерго"), г. Москва |
| Год регистрации | 2021 |
| МПИ (интервал между поверками) | 4 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Система автоматизированная коммерческого учета тепловой энергии и теплоносителя ПАО «Мосэнерго» в части ГРЭС-3 и котельных, входящих в состав филиала (далее - АСКУТЭ ГРЭС-3) предназначена для измерений объемного расхода, объема, массы, температуры, разности температур, давления и количества тепловой энергии, а также времени.
Принцип действия АСКУТЭ ГРЭС-3 основан на измерениях параметров теплоносителя (объемный расход, объем, масса, температура, разность температур, давление) и количества тепловой энергии измерительными компонентами с последующей обработкой измерительной информации вычислительными компонентами.
АСКУТЭ ГРЭС-3 представляет собой многофункциональную, проектно-компонуемую трехуровневую автоматизированную измерительную систему с централизованным управлением и распределенной функцией измерений. АСКУТЭ ГРЭС-3 спроектирована для конкретного объекта из компонентов серийного изготовления, принимается как законченное изделие непосредственно на объекте эксплуатации (ИС-2 согласно ГОСТ Р 8.596-2002). АСКУТЭ ГРЭС-3 осуществляет учет тепловой энергии и параметров теплоносителя на объектах ПАО «Мосэнерго»: ГРЭС-3 и ТЭЦ-30. Перечень узлов учета (УУ) приведен в таблице 1.
Таблица 1 - Перечень УУ
| Наименование | |||
| № | ГРЭС-3 | № | ТЭЦ-30 |
| 1 | Магистраль № 1 (ул. Горького) | 13 | Магистраль №1 «Теплосеть» |
| 2 | Магистраль № 2 (ул. Ленина) | 14 | Магистраль №2 «ГВС» |
| 3 | Магистраль № 3 (ул. Советская) | - | - |
| 4 | Магистраль № 4 (ул. Будённого) | - | - |
| 5 | Магистраль № 5 (Мебельный комбинат) | - | - |
| 6 | Магистраль № 6 (Сетевая вода ЭНИЦ) | - | - |
| 7 | Магистраль № 7 (Баня т/с) (М11) | - | - |
| 8 | Магистраль № 8 (Баня ГВС) (М11) | - | - |
| 9 | Подпитка т/с сырой водой | - | - |
| 10 | Подпитка ХОВ | ||
| 11 | Озёрная (Холодная) вода | ||
| 12 | Наружный воздух | ||
Нижний уровень включает в свой состав измерительные компоненты (средства измерений утвержденного типа (далее - СИ)), размещенные на УУ, обеспечивающие измерение и передачу полученных данных на средний уровень АСКУТЭ ГРЭС-3. Перечень СИ, которыми укомплектованы УУ приведен в таблице 2.
Средний уровень: связующие компоненты - устройства сбора и передачи данных (УСПД), вычислительная компонента - сервер измерительно-вычислительного комплекса (сервер ИВК), коммутационное оборудование и каналы связи для обеспечения информационного взаимодействия между уровнями системы.
Верхний уровень состоит из сервера коммерческого учета (СКУ), установленного в центре обработки данных (ЦОД) ПАО «Мосэнерго», автоматизированных рабочих мест (АРМ) и вспомогательного оборудования.

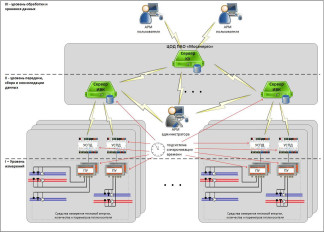

Структурная схема АСКУТЭ ГРЭС-3 приведена на рисунке 1.
Таблица 2 - Перечень СИ
| №1 | Наименование | Рег. № в ФИФ ОЕИ | Кол-во |
| 1 | 2 | 3 | 4 |
| 1, 3, 5 | Теплосчетчик ЭМИС-ЭСКО 2210, в составе: - вычислитель УВП-280А.01 - расходомер-счетчик ультразвуковой «ВЗЛЕТ МР» (УРСВ-522ц) - комплект термометров сопротивления КТПТР-01 - датчик давления ЭМИС-БАР 103Н | 72830-18 53503-13 28363-14 46156-10 72888-18 | 1 шт. 1 шт. 2 шт. 2 комп. 2 2 шт. |
| 2, 4, 6, 7, 13, 14 | Теплосчетчик ЭМИС-ЭСКО 2210, в составе: - вычислитель УВП-280А.01 - теплосчетчик ВИС.Т3 исполнение ВС - комплект термометров сопротивления КТПТР-01 - датчик давления ЭМИС-БАР 103Н | 72830-18 53503-13 67374-17 46156-10 72888-18 | 1 шт. 1 шт. 2 шт. 1 комп. 2 шт. |
| 8 | Теплосчетчик ЭМИС-ЭСКО 2210, в составе: - вычислитель УВП-280А.01 - диафрагма ДКС-06-65-А/Б-1 - преобразователь дифференциального давления АИР-20/М2-Н/ДД - датчик давления ЭМИС-БАР 123Н - термометр платиновый технический ТПТ-1-3 | 72830-18 53503-13 63044-16 72888-18 46155-10 | 1 шт. 1 шт. 1 шт. 1 шт. 1 шт. 1 шт. |
| 9, 10 | Теплосчетчик ЭМИС-ЭСКО 2210, в составе: - вычислитель УВП-280А.01 - теплосчетчик ВИС.Т3 исполнение ВС - термометр платиновый технический ТПТ-1-3 - датчик давления ЭМИС-БАР 103Н | 72830-18 53503-13 67374-17 46155-10 72888-18 | 1 шт. 1 шт. 1 шт. 1 шт. 1 шт. |
| 1 | 2 | 3 | 4 |
| 113 | Комплект термометров сопротивления КТПТР-014 Датчик давления ЭМИС-БАР 103Н | 46156-10 72888-18 | т. т. S S |
| 125 | Датчик температуры ТСПТ | 57175-14 | 1 шт. |
| КТПТР-01, датчики атном трубопроводе ковыми «ВЗЛЕТ МР», ности; чаются к УВП-280 из нический разностный чаются к УВП-280 из | |||
| 1 Приведена нумерация в соответствии с таблицей 1; 2 Используется два комплекта термометров сопротивления температуры из первого комплекта установлены на прямом и обр магистрали непосредственно рядом с расходомерами-счетчиками ультразву датчики из второго комплекта вынесены к границе балансовой принадлеж 3 Средства измерений, установленные на данном УУ, подклю состава теплосчетчика ЭМИС-ЭСКО 2210 установленного на УУ 9; 4 Установлен один термометр сопротивления из платины тех из состава комплекта; 5 Средства измерений, установленные на данном УУ, подклк состава теплосчетчика ЭМИС-ЭСКО 2210 установленного на УУ 10. | |||
АСКУТЭ ГРЭС-3 оснащена системой обеспечения единого времени (далее - СОЕВ). СОЕВ осуществляет привязку результатов измерений к меткам времени в шкале единого системного времени. СОЕВ формируется на всех уровнях АСКУТЭ ГРЭС-3, где используются средства измерений и вычислений, подразумевающих синхронизацию времени от источника сигналов единого времени. УСПД подключены к серверам синхронизации времени типа ССВ-1Г (рег. № 39485-08), которые непрерывно обрабатывают данные, поступающие от антенного блока и содержащие точное время UTC спутниковых навигационных систем. Безусловная синхронизация времени осуществляется по протоколу NTP сервером синхронизации времени ССВ-1Г и УСПД. Синхронизация часов теплосчетчиков выполняется при каждом чтении данных (не реже одного раза в час) при расхождении показаний часов на величину более чем ±2 секунды. Функцию корректировки часов теплосчетчиков выполняет УСПД.
Допускается замена СИ из состава АСКУТЭ ГРЭС-3 на аналогичные утвержденного типа, допущенные к применению в установленном порядке, метрологические характеристики которых обеспечивают метрологические и технические характеристики АСКУТЭ ГРЭС-3, приведенные в таблицах 5-7. Замена оформляется техническим актом в установленном владельцем порядке с внесением изменений в эксплуатационные документы. Технический акт хранится совместно с эксплуатационными документами на АСКУТЭ ГРЭС-3 как их неотъемлемая часть.
АСКУТЭ ГРЭС-3 позволяет по цифровым интерфейсам опрашивать теплосчетчики установленные у сторонних организаций, при этом метрологические характеристики данных измерительных каналов не нормируются.
АСКУТЭ ГРЭС-3 выполняет следующие функции:
- измерение количественных и качественных параметров теплоносителя и тепловой энергии, используемых для формирования данных коммерческого учета;
- ведение единого времени при выполнении измерений количества тепловой энергии и параметров теплоносителя;
- периодический (часовые, суточные, месячные значения) сбор результатов измерений тепловой энергии и параметров теплоносителя;
- дистанционный сбор архивных данных, мгновенных значений (по запросу) со СИ нижнего уровня;
- хранение и ведение базы данных параметров теплоносителей;
- обеспечение доступа операторов к текущей и архивной информации в виде таблиц, графиков, ведомостей, отчетов, отображаемых на экране и выводимых на печать;
- информационное взаимодействие с внешними и смежными системами;
- обеспечение защиты оборудования, программного обеспечения от несанкционированного доступа на физическом и программном уровне.
Пломбирование СИ нижнего уровня, а также связующих и вычислительных компонентов среднего и верхнего уровней АСКУТЭ ГРЭС-3, проводится в соответствии с конструкторской, технической и эксплуатационной документацией на них. Нанесение знака поверки на АСКУТЭ ГРЭС-3 не предусмотрено. Заводской номер АСКУТЭ ГРЭС-3 указан в формуляре.
Программное обеспечение (ПО) АСКУТЭ ГРЭС-3 включает в свой состав:
- ПО нижнего уровня (НУ), данное ПО установлено в СИ, применяемых в составе АСКУТЭ ГРЭС-3, идентификационные данные ПО НУ в соответствии с описаниями типа на данные СИ;
- ПО среднего уровня (СУ), идентификационные данные ПО СУ в соответствии с таблицей 3. ПО СУ устанавливается на сервер измерительно-вычислительного комплекса АСКУТЭ ГРЭС-3 и реализует следующие функции:
- сбор измерительной информации с НУ;
- вычисление средневзвешенной энтальпии теплоносителя в обратных трубопроводах главных магистралей ГРЭС-3;
- вычисление тепловой энергии в соответствии с заложенными алгоритмами;
- вычисление объема подпиточной воды;
- обеспечение работоспособности СОЕВ;
- передача измерительной информации на верхний уровень.
- ПО верхнего уровня (ВУ), идентификационные данные ПО ВУ в соответствии с таблицей 4. ПО ВУ устанавливается на сервер коммерческого учета АСКУТЭ ГРЭС-3 размещенный в центре обработки данных (ЦОД) ПАО «Мосэнерго» и реализует следующие функции:
- сбор, хранение и обработка первичных (немодифицированных) данных об отпуске тепловой энергии и параметрах теплоносителя, полученных с нижнего и среднего уровней;
- вычисление суммарной тепловой энергии;
- формирование замещающих значений (досчетов) посредством алгоритмов, учитывающих определение количества тепловой энергии и теплоносителя при работе СИ НУ в нештатных режимах;
- формирование итоговых ведомостей, протокола и Акта отпуска тепловой энергии и расхода теплоносителей от объекта генерации;
- накопление и обработка данных в отдельном аналитическом хранилище данных, их анализ и отображение, а также предоставление регламентированной отчетности;
- мониторинг, аудит работоспособности и обработки диагностической информации от компонентов нижнего, среднего и верхнего уровней АСКУТЭ ГРЭС-3;
- централизованное ведение паспортов по объектам коммерческого учета и справочников, используемых для обеспечения информационной совместимости функциональных подсистем ВУ АСКУТЭ ГРЭС-3;
- обмен данными с внешними и смежными информационными системами;
- настройка ролей пользователей, администрирования действий пользователей, в соответствии с разработанной и утвержденной ролевой моделью;
- мониторинг (аудит) программных модулей ПО ВУ АСКУТЭ ГРЭС-3;
- журналирование действий пользователей и работы АСКУТЭ ГРЭС-3.
Нормирование метрологических характеристик АСКУТЭ ГРЭС-3 проведено с учетом
влияния программного обеспечения.
Конструкция и монтаж оборудования среднего уровня АСКУТЭ ГРЭС-3 предусматривает полное ограничение доступа к метрологически значимой части ПО СУ и измерительной информации (отсутствие программно-аппаратных интерфейсов связи, наличие механической защиты). Ограничение доступа к метрологически значимой части ПО ВУ и измерительной информации обеспечивается логином и паролем, а также введением журнала событий, при этом доступ к оборудованию размещенному в ЦОД ПАО «Мосэнерго» ограничен механическими средствами защиты и пропускным режимом. Уровень защиты ПО в соответствии с Р 50.2.077-2014:
- для ПО НУ - в соответствии с описаниями типа на СИ входящие в состав АСКУТЭ
ГРЭС-3;
- для ПО СУ - «высокий»;
- для ПО ВУ - «высокий».
Таблица 3 - Идентификационные данные ПО СУ
| Идентификационные данные (признаки) | Значение |
| Наименование ПО | Теплоэнергоучет. Метролог |
| Идентификационное наименование ПО | US-ME |
| Номер версии (идентификационный номер) ПО | не ниже 1.1.0 |
| Цифровой идентификатор ПО (контрольная сумма) | E72C3A765F0313287A953BE75B6BE96F |
| Алгоритм вычисления контрольной суммы исполняемого кода | MD5 |
Таблица 4 - Идентификационные данные ПО ВУ
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Модуль КУ ВУ АСКУТЭ, Филиал ГРЭС-3 |
| Номер версии (идентификационный номер) ПО | 0.1.697 |
| Цифровой идентификатор ПО (контрольная сумма) | 8b1582a5a228ebb7f77ef503b21881de |
| Алгоритм вычисления контрольной суммы исполняемого кода | MD5 |
Таблица 5 - Метрологические характеристики АСКУТЭ ГРЭС-3 в части ГРЭС-3
| Наименование характеристики | Значения обеспечиваемые применяемыми СИ | Основные режимы ГРЭС-3 |
| 1 | 2 | 3 |
| 1. Магистраль №1 (ул. Горького) (DN400) | ||
| Диапазон измерений объемного расхода, м3/ч - подающий - обратный | от 15,85 до 14799,68 от 15,85 до 14799,68 | от 50 до 2000 от 50 до 2000 |
| Пределы допускаемой относительной погрешности измерений объемного расхода (E f), % | от ±0,46 до ±3,31 | от ±0,48 до ±1,36 |
| Пределы допускаемой относительной погрешности измерений массы, % | от ±0,58 до ±3,43 | от ±0,60 до ±1,48 |
| Диапазон измерений температуры, °С - подающий - обратный | от 0 до +180 от 0 до +180 | от +70 до +130 от +40 до +65 |
| Пределы допускаемой абсолютной погрешности измерений температуры, °С - подающий - обратный | от ±0,60 до ±1,32 от ±0,60 до ±1,32 | от ±0,88 до ±1,12 от ±0,76 до ±0,86 |
| Диапазон измерений разности температур, °С | от 3 до 180 | от 20 до 86 |
| Пределы допускаемой относительной погрешности измерений разности температур (E t), % | от ±0,55 до ±3,50 | от ±0,60 до ±0,95 |
| Пределы допускаемой относительной погрешности вычисления количества тепловой энергии (E c), % | от ±0,52 до ±1,50 | от ±0,53 до ±0,65 |
| Пределы допускаемой относительной погрешности измерений количества тепловой энергии, % | E f + E t + E c , но не более ±6,5 | от ±1,61 до ±2,96 |
| 1 | 2 | 3 |
| Диапазон измерений избыточного давления, МПа - подающий - обратный | от 0 до 1,6 от 0 до 1,6 | от 0 до 1,6 от 0 до 0,63 |
| Пределы допускаемой приведенной к диапазону измерений погрешности измерений давления, % - подающий - обратный | от ±0,53 до ±0,90 от ±0,53 до ±0,90 | от ±0,53 до ±0,90 от ±0,53 до ±0,90 |
| 2. Магистраль № 2 (ул. Ленина) (DN300) | ||
| Диапазон измерений объемного расхода, м3/ч - подающий - обратный | от 8,0 до 2000,0 от 8,0 до 2000,0 | от 56 до 1500 от 56 до 1500 |
| Пределы допускаемой относительной погрешности измерений объемного расхода (E f), % | от ±0,60 до ±2,00 | от ±0,60 до ±2,00 |
| Пределы допускаемой относительной погрешности измерений массы, % | от ±0,72 до ±2,12 | от ±0,72 до ±2,12 |
| Диапазон измерений температуры, °С - подающий - обратный | от 0 до +180 от 0 до +180 | от +70 до +130 от +40 до +65 |
| Пределы допускаемой абсолютной погрешности измерений температуры, °С - подающий - обратный | от ±0,60 до ±1,32 от ±0,60 до ±1,32 | от ±0,88 до ±1,12 от ±0,76 до ±0,86 |
| Диапазон измерений разности температур, °С | от 3 до 180 | от 20 до 86 |
| Пределы допускаемой относительной погрешности измерений разности температур (E t), % | от ±0,55 до ±3,50 | от ±0,60 до ±0,95 |
| Пределы допускаемой относительной погрешности вычисления количества тепловой энергии (E c), % | от ±0,52 до ±1,50 | от ±0,53 до ±0,65 |
| Пределы допускаемой относительной погрешности измерений количества тепловой энергии, % | E f + E t + E c , но не более ±6,5 | от ±1,73 до ±3,60 |
| Диапазон измерений избыточного давления, МПа - подающий - обратный | от 0 до 1,6 от 0 до 1,6 | от 0 до 1,6 от 0 до 0,63 |
| Пределы допускаемой приведенной к диапазону измерений погрешности измерений давления, % - подающий - обратный | от ±0,53 до ±0,90 от ±0,53 до ±0,90 | от ±0,53 до ±0,90 от ±0,53 до ±0,90 |
| 3. Магистраль № 3 (ул. Советская) (DN300) | ||
| Диапазон измерений объемного расхода, м3/ч - подающий - обратный | от 8,91 до 2699,82 от 8,91 до 2699,82 | от 76 до 2500 от 76 до 2500 |
| Пределы допускаемой относительной погрешности измерений объемного расхода (E f), % | от ±0,46 до ±3,31 | от ±0,46 до ±0,79 |
| Пределы допускаемой относительной погрешности измерений массы, % | от ±0,58 до ±3,43 | от ±0,58 до ±0,91 |
| 1 | 2 | 3 |
| Диапазон измерений температуры, °С - подающий - обратный | от 0 до +180 от 0 до +180 | от +70 до +130 от +40 до +65 |
| Пределы допускаемой абсолютной погрешности измерений температуры, °С - подающий - обратный | от ±0,60 до ±1,32 от ±0,60 до ±1,32 | от ±0,88 до ±1,12 от ±0,76 до ±0,86 |
| Диапазон измерений разности температур, °С | от 3 до 180 | от 20 до 86 |
| Пределы допускаемой относительной погрешности измерений разности температур (E t), % | от ±0,55 до ±3,50 | от ±0,60 до ±0,95 |
| Пределы допускаемой относительной погрешности вычисления количества тепловой энергии (E c), % | от ±0,52 до ±1,50 | от ±0,53 до ±0,65 |
| Пределы допускаемой относительной погрешности измерений количества тепловой энергии, % | E f + E t + E c , но не более ±6,5 | от ±1,60 до ±2,39 |
| Диапазон измерений избыточного давления, МПа - подающий - обратный | от 0 до 1,6 от 0 до 1,6 | от 0 до 1,6 от 0 до 0,63 |
| Пределы допускаемой приведенной к диапазону измерений погрешности измерений давления, % - подающий - обратный | от ±0,53 до ±0,90 от ±0,53 до ±0,90 | от ±0,53 до ±0,90 от ±0,53 до ±0,90 |
| 4. Магистраль № 4 (ул. Будённого) (DN300) | ||
| Диапазон измерений объемного расхода, м3/ч - подающий - обратный | от 10 до 2500 от 10 до 2500 | от 40 до 750 от 40 до 750 |
| Пределы допускаемой относительной погрешности измерений объемного расхода (E f), % | от ±0,60 до ±2,00 | от ±0,60 до ±2,00 |
| Пределы допускаемой относительной погрешности измерений массы, % | от ±0,72 до ±2,12 | от ±0,72 до ±2,12 |
| Диапазон измерений температуры, °С - подающий - обратный | от 0 до +180 от 0 до +180 | от +70 до +130 от +40 до +65 |
| Пределы допускаемой абсолютной погрешности измерений температуры, °С - подающий - обратный | от ±0,60 до ±1,32 от ±0,60 до ±1,32 | от ±0,88 до ±1,12 от ±0,76 до ±0,86 |
| Диапазон измерений разности температур, °С | от 3 до 180 | от 20 до 86 |
| Пределы допускаемой относительной погрешности измерений разности температур (E t), % | от ±0,55 до ±3,50 | от ±0,60 до ±0,95 |
| Пределы допускаемой относительной погрешности вычисления количества тепловой энергии (E c), % | от ±0,52 до ±1,50 | от ±0,53 до ±0,65 |
| Пределы допускаемой относительной погрешности измерений количества тепловой энергии, % | E f + E t + E c , но не более ±6,5 | от ±1,73 до ±3,60 |
| 1 | 2 | 3 |
| Диапазон измерений избыточного давления, МПа - подающий - обратный | от 0 до 1,6 от 0 до 1,6 | от 0 до 1,6 от 0 до 0,63 |
| Пределы допускаемой приведенной к диапазону измерений погрешности измерений давления, % - подающий - обратный | от ±0,53 до ±0,90 от ±0,53 до ±0,90 | от ±0,53 до ±0,90 от ±0,53 до ±0,90 |
| 5. Магистраль № 5 (Мебельный комбинат) (DN600) | ||
| Диапазон измерений объемного расхода, м3/ч - подающий - обратный | от 35,66 до 10799,28 от 35,66 до 10799,28 | от 185 до 500 от 185 до 500 |
| Пределы допускаемой относительной погрешности измерений объемного расхода (E f), % | от ±0,46 до ±3,31 | от ±0,66 до ±1,00 |
| Пределы допускаемой относительной погрешности измерений массы, % | от ±0,58 до ±3,43 | от ±0,78 до ±1,25 |
| Диапазон измерений температуры, °С - подающий - обратный | от 0 до +180 от 0 до +180 | от +70 до +130 от +40 до +65 |
| Пределы допускаемой абсолютной погрешности измерений температуры, °С - подающий - обратный | от ±0,60 до ±1,32 от ±0,60 до ±1,32 | от ±0,88 до ±1,12 от ±0,76 до ±0,86 |
| Диапазон измерений разности температур, °С | от 3 до 180 | от 20 до 86 |
| Пределы допускаемой относительной погрешности измерений разности температур (E t), % | от ±0,55 до ±3,50 | от ±0,60 до ±0,95 |
| Пределы допускаемой относительной погрешности вычисления количества тепловой энергии (E c), % | от ±0,52 до ±1,50 | от ±0,53 до ±0,65 |
| Пределы допускаемой относительной погрешности измерений количества тепловой энергии, % | E f + E t + E c , но не более ±6,5 | от ±1,79 до ±2,60 |
| Диапазон измерений избыточного давления, МПа - подающий - обратный | от 0 до 1,6 от 0 до 1,6 | от 0 до 1,6 от 0 до 0,63 |
| Пределы допускаемой приведенной к диапазону измерений погрешности измерений давления, % - подающий - обратный | от ±0,53 до ±0,90 от ±0,53 до ±0,90 | от ±0,53 до ±0,90 от ±0,53 до ±0,90 |
| 6. Магистраль № 6 (Сетевая вода ЭНИЦ) (DN150) | ||
| Диапазон измерений объемного расхода, м3/ч - подающий - обратный | от 2,4 до 600 от 2,4 до 600 | от 12,0 до 600 от 12,0 до 600 |
| Пределы допускаемой относительной погрешности измерений объемного расхода (E f), % | от ±0,60 до ±2,00 | от ±0,60 до ±2,00 |
| Пределы допускаемой относительной погрешности измерений массы, % | от ±0,72 до ±2,12 | от ±0,72 до ±2,12 |
| 1 | 2 | 3 |
| Диапазон измерений температуры, °С - подающий - обратный | от 0 до +180 от 0 до +180 | от +70 до +130 от +40 до +65 |
| Пределы допускаемой абсолютной погрешности измерений температуры, °С - подающий - обратный | от ±0,60 до ±1,32 от ±0,60 до ±1,32 | от ±0,88 до ±1,12 от ±0,76 до ±0,86 |
| Диапазон измерений разности температур, °С | от 3 до 180 | от 20 до 86 |
| Пределы допускаемой относительной погрешности измерений разности температур (E t), % | от ±0,55 до ±3,50 | от ±0,60 до ±0,95 |
| Пределы допускаемой относительной погрешности вычисления количества тепловой энергии (E c), % | от ±0,52 до ±1,50 | от ±0,53 до ±0,65 |
| Пределы допускаемой относительной погрешности измерений количества тепловой энергии, % | E f + E t + E c , но не более ±6,5 | от ±1,73 до ±3,60 |
| Диапазон измерений избыточного давления, МПа - подающий - обратный | от 0 до 1,6 от 0 до 1,6 | от 0 до 1,6 от 0 до 0,63 |
| Пределы допускаемой приведенной к диапазону измерений погрешности измерений давления, % - подающий - обратный | от ±0,53 до ±0,90 от ±0,53 до ±0,90 | от ±0,53 до ±0,90 от ±0,53 до ±0,90 |
| 7. Баня т/с (DN80) | ||
| Диапазон измерений объемного расхода, м3/ч - подающий - обратный | от 0,1 до 25,0 от 0,1 до 25,0 | от 0,1 до 25,0 от 0,1 до 25,0 |
| Пределы допускаемой относительной погрешности измерений объемного расхода (E f), % | от ±0,60 до ±2,00 | от ±0,60 до ±2,00 |
| Пределы допускаемой относительной погрешности измерений массы, % | от ±0,72 до ±2,12 | от ±0,72 до ±2,12 |
| Диапазон измерений температуры, °С - подающий - обратный | от 0 до +180 от 0 до +180 | от +70 до +130 от +40 до +65 |
| Пределы допускаемой абсолютной погрешности измерений температуры, °С - подающий - обратный | от ±0,60 до ±1,32 от ±0,60 до ±1,32 | от ±0,88 до ±1,12 от ±0,76 до ±0,86 |
| Диапазон измерений разности температур, °С | от 3 до 180 | от 20 до 86 |
| Пределы допускаемой относительной погрешности измерений разности температур (E t), % | от ±0,55 до ±3,50 | от ±0,60 до ±0,95 |
| Пределы допускаемой относительной погрешности вычисления количества тепловой энергии (E c), % | от ±0,52 до ±1,50 | от ±0,53 до ±0,65 |
| Пределы допускаемой относительной погрешности измерений количества тепловой энергии, % | E f + E t + E c , но не более ±6,5 | от ±1,73 до ±3,60 |
| 1 | 2 | 3 |
| Диапазон измерений избыточного давления, МПа - подающий - обратный | от 0 до 1,6 от 0 до 1,6 | от 0 до 1,6 от 0 до 0,63 |
| Пределы допускаемой приведенной к диапазону измерений погрешности измерений давления, % - подающий - обратный | от ±0,53 до ±0,90 от ±0,53 до ±0,90 | от ±0,53 до ±0,90 от ±0,53 до ±0,90 |
| 8. Баня ГВС (DN65) | ||
| Диапазон измерений массового расхода, т/ч | от 1,8 до 8,0 | от 2,0 до 8,0 |
| Пределы допускаемой относительной погрешности измерений массового расхода, % | от ±1,2 до ±3,0 | от ±1,2 до ±3,0 |
| Диапазон измерений избыточного давления, МПа | от 0 до 1,6 | от 0 до 1,6 |
| Пределы допускаемой приведенной к диапазону измерений погрешности измерений давления, % | от ±0,53 до ±0,90 | от ±0,53 до ±0,90 |
| Диапазон измерений температуры, °С | от 0 до +180 | от +60 до +75 |
| Пределы допускаемой абсолютной погрешности измерений температуры, °С | от ±0,60 до ±1,32 | от ±0,84 до ±0,90 |
| Диапазон измерений разности температур, °С | от 3 до 180 | от 55 до 75 |
| Пределы допускаемой относительной погрешности измерений разности температур, % | от ±0,55 до ±3,50 | от ±0,62 до ±0,66 |
| Пределы допускаемой относительной погрешности определения количества тепловой энергии, % | от ±1,84 до ±2,64 | от ±1,84 до ±2,64 |
| 9. Подпитка т/с сырой водой (DN150) | ||
| Диапазон измерений объемного расхода, м3/ч | от 1,6 до 400 | от 12,6 до 160 |
| Пределы допускаемой относительной погрешности измерений объемного расхода, % | от ±2,0 до ±0,6 | от ±2,0 до ±0,6 |
| Пределы допускаемой относительной погрешности измерений массы, % | от ±2,12 до ±0,72 | от ±2,12 до ±0,72 |
| Диапазон измерений избыточного давления, МПа | от 0 до 1,6 | от 0 до 1,6 |
| Пределы допускаемой приведенной к диапазону измерений погрешности измерений давления, % | от ±0,53 до ±0,90 | от ±0,53 до ±0,90 |
| Диапазон измерений температуры, °С | от -100 до +300 | от +20 до +102 |
| Пределы допускаемой абсолютной погрешности измерений температуры, °С | от ±0,60 до ±1,80 | от ±0,68 до ±1,01 |
| Пределы допускаемой относительной погрешности измерений количества тепловой энергии, % | ±1,16 до ±3,97 | ±1,16 до ±3,97 |
| Пределы допускаемой относительной погрешности измерений (вычислений) объема подпиточной воды, % | ±1,18 до ±3,45 | ±1,18 до ±3,45 |
| 10. Подпитка ХОВ (DN150) | ||
| Диапазон измерений объемного расхода, м3/ч | от 0,8 до 200 | от 3,7 до 100 |
| Пределы допускаемой относительной погрешности измерений объемного расхода, % | от ±2,0 до ±0,6 | от ±2,0 до ±0,6 |
| Пределы допускаемой относительной погрешности измерений массы, % | от ±2,12 до ±0,72 | от ±2,12 до ±0,72 |
| 1 | 2 | 3 |
| Диапазон измерений избыточного давления, МПа | от 0 до 1,6 | от 0 до 1,6 |
| Пределы допускаемой приведенной к диапазону измерений погрешности измерений давления, % | от ±0,53 до ±0,90 | от ±0,53 до ±0,90 |
| Диапазон измерений температуры, °С | от -100 до +300 | от +20 до +102 |
| Пределы допускаемой абсолютной погрешности измерений температуры, °С | от ±0,60 до ±1,80 | от ±0,68 до ±1,01 |
| Пределы допускаемой относительной погрешности измерений количества тепловой энергии, % | ±1,16 до ±3,97 | ±1,16 до ±3,97 |
| Пределы допускаемой относительной погрешности измерений (вычислений) объема подпиточной воды, % | ±1,18 до ±3,45 | ±1,18 до ±3,45 |
| 11. Озёрная (Холодная) вода | ||
| Диапазон измерений избыточного давления, МПа | от 0 до 2,5 | от 0 до 1,0 |
| Пределы допускаемой приведенной к диапазону измерений погрешности измерений давления, % | от ±0,53 до ±0,90 | от ±0,53 до ±0,90 |
| Диапазон измерений температуры, °С | от -100 до +300 | от 0 до +40 |
| Пределы допускаемой абсолютной погрешности измерений температуры, °С | от ±0,60 до ±1,32 | от ±0,60 до ±0,76 |
| 12. Наружный воздух | ||
| Диапазон измерений температуры, °С | от -30 до +120 | от -30 до +45 |
| Пределы допускаемой абсолютной погрешности измерений температуры, °С | от ±0,48 до ±1,08 | от ±0,48 до ±0,76 |
| СОЕВ | ||
| Пределы абсолютной погрешности синхронизации измерительных и вычислительных компонентов с мировым временем, с/сутки | ±5 | |
| Примечания - Указаны предельные значения погрешностей, конкретные значения зависят от условий измерений и определяются в соответствии с документом 40166302.289939190.012.МВИ.03.01 «ГСИ. Тепловая энергия. Методика измерений количественных и качественных параметров теплоносителя и тепловой энергии Системой автоматизированной коммерческого учета тепловой энергии и теплоносителя ПАО «Мосэнерго» в части ГРЭС-3 и котельных, входящих в состав филиала. ГРЭС-3. Методика измерений»; - При определении пределов допускаемой приведенной к диапазону измерений погрешности измерений давления, в качестве диапазона измерений принимается значения, указанные в столбце 2. | ||
| Наименование характеристики | Значения обеспечиваемые применяемыми СИ | Основные режимы ТЭЦ-30 |
| 1 | 2 | 3 |
| 13. Магистраль №1 «Теплосеть» (DN200) | ||
| Диапазон измерений объемного расхода, м3/ч - подающий - обратный | от 3,2 до 800,0 от 3,2 до 800,0 | от 40 до 500 от 40 до 500 |
| Пределы допускаемой относительной погрешности измерений объемного расхода (E f), % | от ±0,60 до ±2,00 | от ±0,60 до ±2,00 |
| Пределы допускаемой относительной погрешности измерений массы, % | от ±0,72 до ±2,12 | от ±0,72 до ±2,12 |
| Диапазон измерений температуры, °С - подающий - обратный | от 0 до +180 от 0 до +180 | от +70 до +130 от +40 до +65 |
| Пределы допускаемой абсолютной погрешности измерений температуры, °С - подающий - обратный | от ±0,60 до ±1,32 от ±0,60 до ±1,32 | от ±0,88 до ±1,12 от ±0,76 до ±0,86 |
| Диапазон измерений разности температур, °С | от 3 до 180 | от 20 до 86 |
| Пределы допускаемой относительной погрешности измерений разности температур (E t), % | от ±0,55 до ±3,50 | от ±0,60 до ±0,95 |
| Пределы допускаемой относительной погрешности вычисления количества тепловой энергии (E c), % | от ±0,52 до ±1,50 | от ±0,53 до ±0,65 |
| Пределы допускаемой относительной погрешности измерений количества тепловой энергии, % | E f + E t + E c , но не более ±6,5 | от ±1,73 до ±3,60 |
| Диапазон измерений избыточного давления, МПа - подающий - обратный | от 0 до 1,6 от 0 до 1,6 | от 0 до 1,6 от 0 до 0,63 |
| Пределы допускаемой приведенной к диапазону измерений погрешности измерений давления, % - подающий - обратный | от ±0,53 до ±0,90 от ±0,53 до ±0,90 | от ±0,53 до ±0,90 от ±0,53 до ±0,90 |
| 14. Магистраль №2 «ГВС» (DN150) | ||
| Диапазон измерений объемного расхода, м3/ч - подающий - обратный | от 2,4 до 600,0 от 2,4 до 600,0 | от 20 до 600 от 20 до 600 |
| Пределы допускаемой относительной погрешности измерений объемного расхода (E f), % | от ±0,60 до ±2,00 | от ±0,60 до ±2,00 |
| Пределы допускаемой относительной погрешности измерений массы, % | от ±0,72 до ±2,12 | от ±0,72 до ±2,12 |
| 1 | 2 | 3 |
| Диапазон измерений температуры, °С - подающий - обратный | от 0 до +180 от 0 до +180 | от +30 до +70 от +20 до +60 |
| Пределы допускаемой абсолютной погрешности измерений температуры, °С - подающий - обратный | от ±0,60 до ±1,32 от ±0,60 до ±1,32 | от ±0,72 до ±0,88 от ±0,68 до ±0,84 |
| Диапазон измерений разности температур, °С | от 3 до 180 | от 10 до 50 |
| Пределы допускаемой относительной погрешности измерений разности температур (E t), % | от ±0,55 до ±3,50 | от ±0,68 до ±1,40 |
| Пределы допускаемой относительной погрешности вычисления количества тепловой энергии (E c), % | от ±0,52 до ±1,50 | от ±0,56 до ±0,80 |
| Пределы допускаемой относительной погрешности измерений количества тепловой энергии, % | E f + E t + E c , но не более ±6,5 | от ±1,84 до ±4,2 |
| Диапазон измерений избыточного давления, МПа - подающий - обратный | от 0 до 1,6 от 0 до 1,6 | от 0 до 1,6 от 0 до 0,63 |
| Пределы допускаемой приведенной к диапазону измерений погрешности измерений давления, % - подающий - обратный | от ±0,53 до ±0,90 от ±0,53 до ±0,90 | от ±0,53 до ±0,90 от ±0,53 до ±0,90 |
| СОЕВ | ||
| Пределы абсолютной погрешности синхронизации измерительных и вычислительных компонентов с мировым временем, с/сутки | ±5 | |
| Примечания - Указаны предельные значения погрешностей, конкретные значения зависят от условий измерений и определяются в соответствии с документом 40166302.289939190.012.МВИ.03.02 «ГСИ. Тепловая энергия. Методика измерений количественных и качественных параметров теплоносителя и тепловой энергии Системой автоматизированной коммерческого учета тепловой энергии и теплоносителя ПАО «Мосэнерго» в части ГРЭС-3 и котельных, входящих в состав филиала. ТЭЦ-30. Методика измерений»; - При определении пределов допускаемой приведенной к диапазону измерений погрешности измерений давления, в качестве диапазона измерений принимается значения, указанные в столбце 2. | ||
| Наименование характеристики | Значение |
| Условия эксплуатации: - напряжение питающей сети переменного тока, В - частота питающей сети переменного тока, Гц - температура окружающего воздуха, °С - относительная влажность окружающего воздуха при температуре +25 °С, % - атмосферное давление, кПа | от 198 до 242 от 49 до 51 в соответствии с эксплуатационной документацией до 80 от 84 до 106,7 |
| Емкость архива АСКУТЭ ГРЭС-3, не менее: - часового - суточного - месячного (итоговые значения) | 60 суток 6 месяцев 3 года |
| Глубина хранения результатов измерений на СКУ, лет, не менее | 3, 5 |
наносится на титульные листы руководства по эксплуатации и формуляра типографским способом.
Таблица 8 - Комплектность
| Наименование | Обозначение | Количество |
| 1 | 2 | 3 |
| Система автоматизированная коммерческого учета тепловой энергии и теплоносителя ПАО «Мосэнерго» в части ГРЭС-3 и котельных, входящих в состав филиала1 | АСКУТЭ ГРЭС-3 | 1 шт. |
| Формуляр АСКУТЭ ГРЭС-3 в части ГРЭС-3 | 40166302.289939190.012.ФО. 03.01 | 1 экз. |
| Формуляр АСКУТЭ ГРЭС-3 в части ТЭЦ-30 | 401663 02.289939190.012.ФО.03.02 | 1 экз. |
| Руководство по эксплуатации АСКУТЭ ГРЭС-3 в части ГРЭС-3 | 40166302.289939190.012.РЭК. 03.01 РЭ | 1 экз. |
| Руководство по эксплуатации АСКУТЭ ГРЭС-3 в части ТЭЦ-30 | 40166302.289939190.012.РЭК.03.02 РЭ | 1 экз. |
| Методика измерений АСКУТЭ ГРЭС-3 в части ГРЭС-32 | 40166302.289939190.012.МВИ. 03.01 | 1 экз. |
| Методика измерений АСКУТЭ ГРЭС-3 в части в части ТЭЦ-302 | 40166302.289939190.012.МВИ. 03.02 | 1 экз. |
| 1 | 2 | 3 |
| Эксплуатационные документы и паспорта на оборудование входящие в состав АСКУТЭ ГРЭС-3 | - | 1 компл. |
| 1 заводской № 003; 2 Полное наименования документов указано в разделе «Сведения о методиках (методах) измерений». | ||
приведены в документах:
- 40166302.289939190.012.МВИ.03.01 «ГСИ. Тепловая энергия. Методика измерений количественных и качественных параметров теплоносителя и тепловой энергии Системой автоматизированной коммерческого учета тепловой энергии и теплоносителя ПАО «Мосэнерго» в части ГРЭС-3 и котельных, входящих в состав филиала. ГРЭС-3. Методика измерений»;
- 40166302.289939190.012.МВИ.03.02 «ГСИ. Тепловая энергия. Методика измерений количественных и качественных параметров теплоносителя и тепловой энергии Системой автоматизированной коммерческого учета тепловой энергии и теплоносителя ПАО «Мосэнерго» в части ГРЭС-3 и котельных, входящих в состав филиала. ТЭЦ-30. Методика измерений».
Постановление Правительства РФ от 16.11.2020 г. № 1847 Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений
Правила коммерческого учета тепловой энергии, теплоносителя, утвержденные постановлением Правительства Российской Федерации от 18.11.2013 № 1034
Методика осуществления коммерческого учета тепловой энергии, теплоносителя, утвержденная приказом Министерства строительства и жилищно-коммунального хозяйства Российской Федерации от 17.03.2014 № 99/пр
Техническая документация изготовителя
| Зарегистрировано поверок | 1 |
| Поверителей | 1 |
| Актуальность данных | 21.11.2024 |
