| Номер в госреестре | 83396-21 |
| Наименование СИ | Анализаторы цифровых потоков |
| Обозначение типа СИ | Network Master Pro MT1040A |
| Изготовитель | "Anritsu Corporation", Япония |
| Год регистрации | 2021 |
| Срок свидетельства | 18.10.2026 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Анализаторы цифровых потоков Network Master Pro МТ1040А (далее по тексту -анализаторы) предназначены для воспроизведения тактовой частоты следования импульсов, заданной амплитуды и длительности, в структурированном тестовом сигнале и измерений количества информации (объема данных) в оборудовании цифровых систем передачи информации с целью их проверки и тестирования.
Принцип действия основан на формировании и анализе тестовых сигналов с заданными параметрами, передаваемых и принимаемых по цифровым каналам передачи и групповым трактам. Формирование тестового сигнала с тактовой частотой следования импульсов осуществляется от внутреннего задающего генератора. Форма импульсов определяется амплитудой и длительностью. В анализаторе обеспечена возможность параллельной работы по двум каналам.
Для проведения измерений анализаторы формируют цифровой сигнал без цикла или структурированный сигнал с вводом тестовой последовательности в выбранные канальные интервалы, регистрируют и анализируют ошибки в принимаемом тестовом или рабочем сигнале. В качестве тестовых используются псевдослучайные или программируемые последовательности. Тестовые сигналы выдаются на электрические или оптические выходы.
Конструктивно анализаторы выполнены в виде переносных портативных разъёмных моноблоков. Передняя часть является базовой, к которой присоединяются сменные измерительные модули, каждый из которых обеспечивает генерацию и анализ сигналов с различными скоростями передачи данных и типами интерфейов. Выпускаются два типа измерительных модулей MU104011A 100G Ethernet и MU104014A 400G.
Измерения на скоростях передачи данных до 10 Гбит/с производятся с использованием измерительных модулей типов MU104011A с линейной скоростью 100 Гбит/с и MU104014A с линейной скоростью 400 Гбит/с.
На передних панелях базовых частей расположены кнопка включения анализатора, сенсорный дисплей, который отображает информацию и обеспечивает управление. На верхних панелях базовых частей анализаторов расположены разъемы, используемые для подключения внешнего блока питания, и разъемы USB (тип А 2 шт., тип mini-B 1 шт.), Ext Clock, AUX, Ethernet. На верхних панелях измерительных модулей расположены разъемы, используемые при тестировании. Для работы анализаторов с электрическими сигналами использованы разъёмы типа RJ45, SMA. Для работы анализаторов с оптическими сигналами на верхних панелях модулей имеются разъемы, в которые могут устанавливаться оптические трансиверы, (приемопередатчики) соответствующие международным стандартам: SFP, SFP+, SFP28, QSFP+, QSFP28, QSFP-DD.

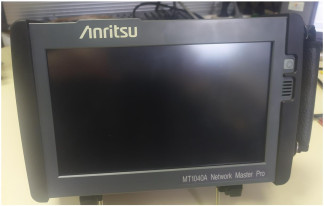

Внешний вид анализаторов, места нанесения знака утверждения типа представлены на рисунках 1, 2. Пломбирование производится несъёмными заклейками на крышках с внутренних сторон анализаторов и модулей. Заводские номера средств измерений наносятся на нижнюю панель анализатора и модулей в виде информационной таблички, содержащей заводской номер в цифровом формате методом наклеивания.
В анализаторах устанавливается специальное программное обеспечение (ПО), идентификационные данные которого приведены в таблице 1. Конструкция анализаторов исключает возможность несанкционированного влияния на ПО.
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню "средний" согласно Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | FrameworkCore |
| Номер версии (идентификационный номер) ПО | 11.03 и выше |
| Цифровой идентификатор ПО | - |
| Алгоритм вычисления цифрового идентификатора ПО | - |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Пределы допускаемой относительной погрешности частоты внутреннего задающего генератора | ±4,6-10-6 |
| Диапазон измерений пропускной способности канала передачи данных, бит/с | от 1-107 до 1-1010 |
| Пределы допускаемой относительной погрешности формирования пропускной способности канала передачи данных, % | ±1 |
| Диапазон измерений количества информации (объема данных), байт | от 10 до 1010 |
| Пределы допускаемой абсолютной погрешности измерений количества информации (объёма данных) в диапазоне, байт: - К < 100 кбайт - К > 100 кбайт | ±10 ±Ы0-4 К |
| К - количество информации (объем данных), байт | |
| Наименование характеристики | Значение |
| Тестовые интерфейсы и сигналы: - электрические - оптические | 10BASE-T, 100BASE-TX, 1000BASE-T STM-1/4/16/64/256, 100/1000/10GBASE-X, 10GBASE-T, 25/40/100/400GbE, OTU1/1e/1f/2/2e/2f/3/3e1/3e2/4, CPRI1/2/3/4/5/6/7/8/9/10, OBSAI1x/2x/4x/8x, 1/2/4/8/10/16GFC |
| Уровни мощности сигналов на оптических интерфейсах | В соответствии с характеристиками оптических трансиверов, соответствующих международным стандартам |
| Минимальная мощность на оптических интерфейсах | В соответствии с характеристиками оптических трансиверов, соответствующих международным стандартам |
| Параметры электрического питания, напряжение постоянного тока, В: - от внутренней аккумуляторной батареи - от внешней сети переменного тока (220±22 В) посредством адаптера | 11,25 19 |
| Потребляемая мощность, Вт, не более | 250 |
| Габаритные размеры, мм, не более: - c модулем MU104011A - c модулем MU104014A | 261,6x167x134 261,6x167x134 |
| Масса, кг, не более | 4,7 |
| Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха, %, не более - атмосферное давление, кПа | от 0 до +40 85 от 84,0 до 106,7 |
Наносится на лицевую панель анализатора или титульный лист руководства по эксплуатации типографским или иным способом.
Таблица 4 - Комплектность средства измерений
| Наименование комплектующего изделия | Условное обозначение | Количество, шт./экз. |
| Анализатор цифровых потоков Network Master Pro MT1040A | - | 1 |
| Комплект принадлежностей | - | 1 |
| Руководство по эксплуатации | МТ1040А-2021 РЭ | 1 |
| Паспорт | МТ1040А-2021 ПС | 1 |
Изложены в разделе 5 руководства по эксплуатации МТ1040А-2020 РЭ.
Нормативные документы, устанавливающие требования к анализаторам цифровых потоков Network Master Pro MT1040A
ГОСТ 22261-94. Средства измерений электрических и магнитных величин. Общие технические условия
Приказ Федерального агентства по техническому регулированию и метрологии от 31 июля 2018 г. № 1621 «Об утверждении Государственной поверочной схемы для средств измерений времени и частоты»
ГОСТ Р 8.873-2014 ГСИ. Государственная поверочная схема для технических систем и устройств с измерительными функциями, осуществляющих измерения объемов (количества) цифровой информации (данных), передаваемых по каналам Интернет и телефонии
