| Номер в госреестре | 83398-21 |
| Наименование СИ | Тепловизоры инфракрасные |
| Обозначение типа СИ | Infratec ImageIR |
| Изготовитель | "InfraTec GmbH Infrarotsensorik und Messtechnik", Германия |
| Год регистрации | 2021 |
| Срок свидетельства | 18.10.2026 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Тепловизоры инфракрасные Infratec ImageIR (далее по тексту - тепловизоры) предназначены для бесконтактных измерений пространственного распределения радиационной температуры объектов по их собственному тепловому излучению в пределах зоны, определяемой полем зрения оптической системы тепловизоров, и визуализации этого распределения на мониторе персонального компьютера.
Принцип действия тепловизоров основан на преобразовании теплового излучения от исследуемого объекта, передаваемого через оптическую систему на приемник, в цифровой сигнал и отображении его в виде термограммы на мониторе персонального компьютера. Приемник представляет собой охлаждаемую матрицу инфракрасных высокочувствительных детекторов фокальной плоскости (FPA). Тепловизоры измеряют температуру и отображают распределение температур на поверхности объекта или на границе разделения различных сред.
Тепловизоры являются стационарными оптико-электронными измерительными микропроцессорными приборами, работающими в инфракрасной области электромагнитного спектра.
Тепловизоры конструктивно выполнены в прямоугольном корпусе из алюминия. На лицевой стороне тепловизоров расположены объектив, разъем для внешних кабелей и интерфейс для объектива с моторизованной фокусировкой. На задней стороне тепловизоров расположены светодиодный индикатор состояния, кнопка включения/выключения, разъемы для электропитания и подключения различных устройств. На нижней части тепловизоров расположены резьбовые отверстия для фиксации тепловизора, а также гнездо с отверстиями для установки на штатив.
Тепловизоры инфракрасные InfraTec ImageIR изготавливаются в следующих моделях: 4300, 4355, 5300, 5355, 7300, 7355, 7350, 8300, 8300 hp, 8320, 8350, 8350 hp, 8350 hs, 8355, 8355 hp, 8300 hs, 9300, 9320, 9350, 9400, 9400 hp, 9400 hs, 9420, 9450, 9450 hs, 9450 hp, 9450 BB, 9450 BB hs, 9450 BB hp, 9500, 9550, 9555, 10300, 10350, 8800, 8855, 8855 hp.
Все исполнения тепловизоров отличаются друг от друга по техническим и метрологическим характеристикам, а также частотой захвата изображений.
Внутреннее программное обеспечение тепловизоров позволяет определять максимальную, минимальную, среднюю температуру, температуру в любой точке теплового изображения объекта и т.д. Измерительная информация может быть передана посредством использования таких интерфейсов как USB 2.0, GigE-Vision или при помощи беспроводной передачи данных (WLAN, Bluetooth) на персональный компьютер.

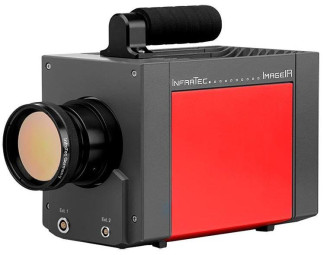

Фотографии общего вида тепловизоров инфракрасных Infratec ImageIR приведены на рисунке 1.
Пломбирование тепловизоров не предусмотрено. Для тепловизоров инфракрасных Infratec ImageIR заводской номер наносится на шильдике на корпусе тепловизора. Конструкция тепловизоров не предусматривает нанесение знака поверки на средство измерений.
Программное обеспечение (ПО) тепловизоров состоит из двух частей: из встроенного и автономного ПО.
Метрологически значимым является только встроенное ПО, находящееся в ПЗУ, размещенном внутри корпуса тепловизора, и недоступное для внешней модификации.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендацией по метрологии Р 50.2.077-2014, программное обеспечение защищено от преднамеренных изменений с помощью специальных программных средств.
Идентификационные данные встроенной части ПО приведены в таблице 1.
Таблица 1
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | IRBIS® |
| Номер версии (идентификационный номер) ПО, не ниже | 3.1 |
| Цифровой идентификатор программного обеспечения | отсутствует |
Автономное программное обеспечение семейства IRBIS® 3 устанавливается на персональный компьютер и предназначено для визуализации измеренной тепловизором температуры, а также для управлением тепловизором и последующей обработки и анализа термограмм, полученных в процессе измерений температуры. ПО семейства IRBIS® 3 состоит из нескольких программ, различающихся по функциональности и назначению: IRBIS Plus (базовое), IRBIS Professional (расширенное), IRBIS Report (для создания отчетов), IRBIS Mosaic (позволяет сшивать термограммы в панораму), IRBIS Process (для управления технологическими процессами), IRBIS Induscan (расширенное технологическое ПО для мониторинга, анализа и управления технологическими процессами).
Метрологические и основные технические характеристики тепловизоров в зависимости от модели приведены в таблицах 2-23.
Таблица 2 - Метрологические характеристики тепловизоров инфракрасных InfraTec ImageIR моделей 4300, 4355, 5300, 5355_
| Наименование характеристики | Значение (в зависимости от модели) | |
| 4300 4355 | 5300 5355 | |
| Диапазон измерений температуры (стандартный), °С | от -10 до +150 | |
| Диапазон измерений температуры (опциональный), °С | от -10 до +1200 (от -10 до +1500, от -10 до +2000, от -10 до +2500)(* | |
| Пределы допускаемой абсолютной погрешности измерений температуры в диапазоне от -10 до +100 °С, °С | ±2,0 | ±1,0 |
| Пределы допускаемой относительной погрешности измерений температуры в диапазоне св. +100 °С, % | ±2,0 | ±1,0 |
| Порог температурной чувствительности (при температуре объекта +30 °С), °С, не более | 0,015 | |
| Спектральный диапазон, мкм | от 2 до 5,5 (от 3,7 до 4,8)(**) | |
| Коэффициент излучательной способности (изменяемый) | от 0,01 до 1,00 | |
| Примечания: (*) - в соответствии с заказом тепловизоры могут быть отградуированы на заводе-изготови-теле в диапазоне температур, отличном от приведенного в таблице, но находящимся в пределах от -10 до +2500 °С; (**) ( } - по дополнительному заказу | ||
| Наименование характеристики | Значение (в зависимости от модели) | |
| 7300 7355 | 8300 8355 | |
| Диапазон измерений температуры (стандартный), °С | от -10 до +150 | |
| Диапазон измерений температуры (опциональный), °С | от -10 до +1200 (от -10 до +1500, от -10 до +2000, от -10 до +2500)(*) | |
| Пределы допускаемой абсолютной погрешности измерений температуры в диапазоне от -10 до +100 °С, °С | ±2,0 | ±1,0 |
| Пределы допускаемой относительной погрешности измерений температуры в диапазоне св. +100 °С, % | ±2,0 | ±1,0 |
| Порог температурной чувствительности (при температуре объекта +30 °С), °С, не более | 0,025 | |
| Спектральный диапазон, мкм | от 2 до 5,5 (от 3,7 до 4,8)(**) | |
| Коэффициент излучательной способности (изменяемый) | от 0,01 до 1,00 | |
| Примечания: (*) - в соответствии с заказом тепловизоры могут быть отградуированы на заводе-изготови-теле в диапазоне температур, отличном от приведенного в таблице, но находящимся в пределах от -10 до +2500 °С; (**) ( ) - по дополнительному заказу | ||
Таблица 4 - Метрологические характеристики тепловизоров инфракрасных InfraTec ImageIR моделей 7350 , 8300hs, 8320, 8350_
| Наименование характеристики | Значение (в зависимости от модели) | |
| 7350 | 8300hs 8320 8350 | |
| Диапазон измерений температуры (стандартный), °С | от -10 до +200 | |
| Диапазон измерений температуры (опциональный), °С | от -10 до +1200 (от -10 до +1500, от -10 до +2000, от -10 до +2500)(*) | |
| Пределы допускаемой абсолютной погрешности измерений температуры в диапазоне от -10 до +100 °С, °С | ±2,0 | ±1,0 |
| Пределы допускаемой относительной погрешности измерений температуры в диапазоне св. +100 °С, % | ±2,0 | ±1,0 |
| Порог температурной чувствительности (при температуре объекта +30 °С), °С, не более | 0,025 | |
| Спектральный диапазон, мкм | от 2 до 5,5 (от 3,7 до 4,8)(**) | |
| Коэффициент излучательной способности (изменяемый) | от 0,01 до 1,00 | |
| Примечания: (*) - в соответствии с заказом тепловизоры могут быть отградуированы на заводе-изготови-теле в диапазоне температур, отличном от приведенного в таблице, но находящимся в пределах от -10 до +2500 °С; (**) ( ) - по дополнительному заказу | ||
| Наименование характеристики | Значение (в зависимости от модели) | ||
| 8300hp 8350hp | 8355hp | 8350hs | |
| Диапазон измерений температуры (стандартный), °С | от -10 до +300 | от -10 до +150 | от -10 до +250 |
| Диапазон измерений температуры (опциональный), °С | от -10 до +1200 (от -10 до +1500, от -10 до +2000, от -10 до +2500)(* | ||
| Пределы допускаемой абсолютной погрешности измерений температуры в диапазоне от -10 до +100 °С, °С | ±1,0 | ||
| Пределы допускаемой относительной погрешности измерений температуры в диапазоне св. +100 °С, % | ±1,0 | ||
| Порог температурной чувствительности (при температуре объекта +30 °С), °С, не более | 0,025 | ||
| Спектральный диапазон, мкм | от 2 до 5,5 (от 3,7 до 4,8)(**) | ||
| Коэффициент излучательной способности (изменяемый) | от 0,01 до 1,00 | ||
| Примечания: (*) - в соответствии с заказом тепловизоры могут быть отградуированы на заводе-изготови-теле в диапазоне температур, отличном от приведенного в таблице, но находящимся в пределах от -10 до +2500 °С; (**) ( ) - по дополнительному заказу | |||
Таблица 6 - Метрологические характеристики тепловизоров инфракрасных InfraTec ImageIR моделей 9300, 9320, 9350_
| Наименование характеристики | Значение (в зависимости от модели) |
| 9300 9320 9350 | |
| Диапазон измерений температуры (стандартный), °С | от -10 до +400 |
| Диапазон измерений температуры (опциональный), °С | от -10 до +1200 (от -10 до +1500, от -10 до +2000, от -10 до +2500)(* |
| Пределы допускаемой абсолютной погрешности измерений температуры в диапазоне от -10 до +100 °С, °С | ±1,0 |
| Пределы допускаемой относительной погрешности измерений температуры в диапазоне св. +100 °С, % | ±1,0 |
| Порог температурной чувствительности (при температуре объекта +30 °С), °С, не более | 0,03 |
| Спектральный диапазон, мкм | от 3,7 до 4,8 |
| Коэффициент излучательной способности (изменяемый) | от 0,01 до 1,00 |
| Примечание: (*) - в соответствии с заказом тепловизоры могут быть отградуированы на заводе-изготови-теле в диапазоне температур, отличном от приведенного в таблице, но находящимся в пределах от -10 до +2500 °С. | |
| Таблица 7 - Метрологические характеристики тепловизо моделей 9400, 9400 hp, 9400 hs, 9420, 9450, 9450 hs, 9450 | ров инфракрасных InfraTec ImageIR hp |
| Наименование характеристики | Значение |
| Диапазон измерений температуры (стандартный), °С | от -10 до +300 |
| Диапазон измерений температуры (опциональный), °С | от-10 до +1200 (от -10 до +1500, от-10 до +2000, от-10 до +2500)(*) |
| Пределы допускаемой абсолютной погрешности измерений температуры в диапазоне от -10 до +100 °С, °С | ±1,0 |
| Пределы допускаемой относительной погрешности измерений температуры в диапазоне св. +100 °С, % | ±1,0 |
| Порог температурной чувствительности (при температуре объекта +30 °С), °С, не более | 0,03 |
| Спектральный диапазон, мкм | от 3,6 до 4,9 |
| Коэффициент излучательной способности (изменяемый) | от 0,01 до 1,00 |
| Примечание: (*) - в соответствии с заказом тепловизоры могут быть отградуированы на заводе-изготови-теле в диапазоне температур, отличном от приведенного в таблице, но находящимся в пределах от -10 до +2500 °С. | |
Таблица 8 - Метрологические характеристики тепловизоров инфракрасных InfraTec ImageIR моделей 9450 BB, 9450 BB hs, 9450 BB hp__
| Наименование характеристики | Значение |
| Диапазон измерений температуры (стандартный), °С | от -10 до +200 |
| Диапазон измерений температуры (опциональный), °С | от-10 до +1200 (от -10 до +1500, от-10 до +2000, от-10 до +2500Я |
| Пределы допускаемой абсолютной погрешности измерений температуры в диапазоне от -40 до +100 °С, °С | ±1,0 |
| Пределы допускаемой относительной погрешности измерений температуры в диапазоне св. +100 °С, % | ±1,0 |
| Порог температурной чувствительности (при температуре объекта +30 °С), °С, не более | 0,03 |
| Спектральный диапазон, мкм | от 2 до 5,5 |
| Коэффициент излучательной способности (изменяемый) | от 0,01 до 1,00 |
| Примечание: (*) - в соответствии с заказом тепловизоры могут быть отградуированы на заводе-изготови-теле в диапазоне температур, отличном от приведенного в таблице, но находящимся в пределах от -10 до +2500 °С. | |
Таблица 9 - Метрологические характеристики тепловизоров инфракрасных InfraTec ImageIR моделей 9500, 9550, 9555, 10300, 10350_
| Наименование характеристики | Значение (в зависимости от модели) | |
| 9500, 9550, 9555 | 10300, 10350 | |
| Диапазон измерений температуры (стандартный), °С | от -10 до +200 | |
| Диапазон измерений температуры (опциональный), °С | от -10 до +1200 (от -10 до +1500, от -10 до +2000, от -10 до +2500)(* | |
| Наименование характеристики | Значение (в зависимости от модели) | |
| 9500, 9550, 9555 | 10300, 10350 | |
| Пределы допускаемой абсолютной погрешности измерений температуры в диапазоне от -40 до +100 °С, °С | ±1,0 | |
| Пределы допускаемой относительной погрешности измерений температуры в диапазоне св. +100 °С, % | ±1,0 | |
| Порог температурной чувствительности (при температуре объекта +30 °С), °С, не более | 0,025 | 0,035 |
| Спектральный диапазон, мкм | от 3,6 до 4,9 | |
| Коэффициент излучательной способности (изменяемый) | от 0,01 до 1,00 | |
| Примечание: (*) - в соответствии с заказом тепловизоры могут быть отградуированы на заводе-изгото-вителе в диапазоне температур, отличном от приведенного в таблице, но находящимся в пределах от -10 до +2500 °С. | ||
Таблица 10 - Метрологические характеристики тепловизоров инфракрасных InfraTec ImageIR моделей 8800, 8855, 8855hp_
| Наименование характеристики | Значение |
| Диапазон измерений температуры (стандартный), °С | от -10 до +150 |
| Диапазон измерений температуры (опциональный), °С | от -10 до +1200 (от -10 до +1500, от -10 до +2000, от -10 до +2500)(*) |
| Пределы допускаемой абсолютной погрешности измерений температуры в диапазоне от -40 до +100 °С, °С | ±1,0 |
| Пределы допускаемой относительной погрешности измерений температуры в диапазоне св. +100 °С, % | ±1,0 |
| Порог температурной чувствительности (при температуре объекта +30 °С), °С, не более | 0,025 |
| Спектральный диапазон, мкм | от 7,7 до 10,2 |
| Коэффициент излучательной способности (изменяемый) | от 0,01 до 1,00 |
| Примечание: (*) - в соответствии с заказом тепловизоры могут быть отградуированы на заводе-изгото-вителе в диапазоне температур, отличном от приведенного в таблице, но находящимся в пределах от -10 до +2500 °С. | |
| Наименование характеристики | Значение |
| Углы поля зрения, градус по горизонтали х градус по вертикали: - стандартный ИК-объектив 25 мм | 21,7°х17,5° |
| - широкоугольный объектив 13 мм* | 40,5°х32,9° |
| - телеобъектив 50 мм* | 11,0°х8,8° |
| - телеобъектив 100 мм* | 5,5°х4,4° |
| - телеобъектив 200 мм* | 2,7°х2,2° |
| Фокусное расстояние, мм: - стандартный ИК-объектив 25 мм | 25 |
| - широкоугольный объектив 13 мм* | 13 |
| - телеобъектив 50 мм* | 50 |
| - телеобъектив 100 мм* | 100 |
| - телеобъектив 200 мм* | 200 |
| Пространственное разрешение, мрад: - стандартный ИК-объектив 25 мм | 0,6 |
| - широкоугольный объектив 13 мм* | 1,2 |
| - телеобъектив 50 мм* | 0,3 |
| - телеобъектив 100 мм* | 0,15 |
| - телеобъектив 200 мм* | 0,08 |
| Примечание: (*) (; - по дополнительному заказу |
| Таблица 12 - Метрологические характеристики объективов тепловизоров инфракрасных InfraTec ImageIR моделей 4300, 4355, 5300, 5355, 7300, 7355, 7350, 8300, 8300 hp, 8320, 8350, | ||
| 8350 hp, 8350 hs, 8355, 8355 hp, 8300 hs | ||
| Значение (в зависимости от модели) | ||
| 7300, 7355, 7350, 8300, | ||
| Наименование характеристики | 4300, 4355, 5300, 5355 | 8300 hp, 8320, 8350, 8350 hp, 8350 hs, 8355, 8355 hp, 8300 hs |
| Углы поля зрения, градус по гори | ||
| зонтали х градус по вертикали: - стандартный ИК-объектив 25 мм - широкоугольный объектив 12 мм* - телеобъектив 50 мм* - телеобъектив 100 мм* | 21,7°х17,5° 43,6°х35,5° 11,0°х8,8° 5,5°х4,4° | |
| - телеобъектив 200 мм* | 2,7°х2,2° | |
| - микрообъектив 1x* - микрообъектив 3x* - микрообъектив 8x* | 9,6°х7,7° 3,2°х2,6° 1,2°х0,96° | |
| Фокусное расстояние, мм: - стандартный ИК-объектив 25 мм - широкоугольный объектив 12 мм* - телеобъектив 50 мм* | 25 12 50 | |
| - телеобъектив 100 мм* | 100 | |
| - телеобъектив 200 мм* | 200 | |
| - микрообъектив 1x* - микрообъектив 3x* - микрообъектив 8x* | ||
| Значение (в зависимости от модели) | ||
| Наименование характеристики | 4300, 4355, 5300, 5355 | 7300, 7355, 7350, 8300, 8300 hp, 8320, 8350, 8350 hp, 8350 hs, 8355, 8355 hp, 8300 hs |
| Пространственное разрешение, мрад: - стандартный ИК-объектив 25 мм | 1,2 | 0,6 |
| - широкоугольный объектив 12 мм1 | 2,5 | 1,3 |
| - телеобъектив 50 мм* | 0,6 | 0,3 |
| - телеобъектив 100 мм* | 0,3 | 0,15 |
| - телеобъектив 200 мм* | 0,15 | 0,08 |
| - микрообъектив 1x* | - | - |
| - микрообъектив 3x* | - | - |
| - микрообъектив 8x* | - | - |
| Примечание: (*) (} - по дополнительному заказу | ||
Таблица 13 - Метрологические характеристики объективов тепловизоров инфракрасных InfraTec ImageIR моделей 9300, 9320, 9350, 10300, 10350_
| Наименование характеристики | Значение (в зависимости от модели) | |
| 9300, 9320, 9350 | 10300, 10350 | |
| Углы поля зрения, градус по гори | ||
| зонтали х градус по вертикали: | ||
| - стандартный ИК-объектив 50 мм | 21, /°Х1/,5° | |
| - широкоугольный объектив 25 мм* | 42,0°х34,2° | |
| - телеобъектив 100 мм* | 11,0°х8,8° | |
| - телеобъектив 200 мм* | 5,5°х4,4° | |
| - микрообъектив 1x* | 19,0°х15,0° | |
| - микрообъектив 8x* | 2,4°х1,92° | |
| Фокусное расстояние, мм: | ||
| - стандартный ИК-объектив 50 мм | 50 | |
| - широкоугольный объектив 25 мм* | 25 | |
| - телеобъектив 100 мм* | 100 | |
| - телеобъектив 200 мм* | 200 | |
| - микрообъектив 1x* | ||
| - микрообъектив 8x* | ||
| Пространственное разрешение, мрад: | ||
| - стандартный ИК-объектив 50 мм | 0,3 | 0,2 |
| - широкоугольный объектив 25 мм* | 0,6 | 0,4 |
| - телеобъектив 100 мм* | 0,15 | 0,1 |
| - телеобъектив 200 мм* | 0,08 | - |
| - микрообъектив 1x* | - | - |
| - микрообъектив 8x* | - | - |
Примечание:
Таблица 14 - Метрологические характеристики объективов тепловизоров инфракрасных InfraTec ImageIR моделей 9400, 9400 hp, 9400 hs, 9420, 9450, 9450 hs, 9450 hp, 9450 BB, 9450 BB hs, 9450 BB hp, 9500, 9550, 9555_
| Наименование характеристики | Значение (в зависимости от модели) | |
| 9400, 9400 hp, 9400 hs, 9420, 9450, 9450 hs, 9450 hp, 9450 BB, 9450 BB hs, 9450 BB hp | 9500, 9550, 9555 | |
| Углы поля зрения, градус по гори | ||
| зонтали х градус по вертикали: | ||
| - стандартный ИК-объектив 25 мм | 28,7°х23,1° | 34,2°х19,6° |
| - телеобъектив 50мм* | 14,6°х11,7° | 17,5°х9,9° |
| - телеобъектив 100 мм* | 7,3°х5,9° | 8,8°х4,9° |
| - телеобъектив 200 мм* | 3,7°х2,9° | 4,4°х2,5° |
| - микрообъектив 1x* | 13,0°х10,0° | 15,0°х9,0° |
| - микрообъектив 8x* | 1,60°х1,28° | 1,92°х1,08° |
| Фокусное расстояние, мм: | ||
| - стандартный ИК-объектив 25 мм | 50 | |
| - телеобъектив 50мм* | 25 | |
| - телеобъектив 100 мм* | 100 | |
| - телеобъектив 200 мм* | 200 | |
| - микрообъектив 1x* | ||
| - микрообъектив 8x* | ||
| Пространственное разрешение, мрад: | ||
| - стандартный ИК-объектив 25 мм | 0,4 | 0,5 |
| - телеобъектив 50мм* | 0,2 | 0,2 |
| - телеобъектив 100 мм* | 0,10 | 0,12 |
| - телеобъектив 200 мм* | 0,05 | 0,06 |
| - микрообъектив 1x* | - | - |
| - микрообъектив 8x* | - | - |
| Примечание: | ||
| (*) - по дополнительному заказу | ||
Таблица 15 - Основные технические характеристики тепловизоров инфракрасных InfraTec ImageIR моделей 4300, 4355, 5300, 5355_
| Наименование характеристики | Значение (в зависимости от модели) | |
| 4300 4355 | 5300 5355 | |
| Количество пикселей матрицы детектора, пиксели^пиксели | 320x256 | |
| Масса (с аккумуляторными батареями), кг, не более | 3,8 | |
| Запись изображений или частота обновлений, Гц | 75, 260, 530 | 481, 1906, 7229, 45432, 105000 |
| Габаритные размеры, мм (высота х ширина х длина) | 241x120x160 | |
| Напряжение питания, В | 24 | |
| Срок службы батареи при непрерывном использовании, ч, не менее | 4 | |
| Рабочие условия эксплуатации: - температура окружающей среды, °С - относительная влажность, % | от -20 до +50 от 10 до 95 (без конденсации) | |
| Средняя наработка до отказа, ч, не менее | 14 000 | |
| Средний срок службы, лет, не менее | 5 | |
| Наименование характеристики | Значение (в зависимости от модели) | |
| 7300 7355 | 8300 8355 | |
| Количество пикселей матрицы детектора, пиксели^пиксели | 640x512 | |
| Масса (с аккумуляторными батареями), кг, не более | 3,8 | |
| Запись изображений или частота обновлений, Гц | 75, 400, 1520 | 151, 540, 1520, 3250, 3742 |
| Габаритные размеры, мм (высота х ширина х длина) | 241x120x160 | |
| Напряжение питания, В | 24 | |
| Срок службы батареи при непрерывном использовании, ч, не менее | 4 | |
| Рабочие условия эксплуатации: - температура окружающей среды, °С - относительная влажность, % | от -20 до +50 от 10 до 95 (без конденсации) | |
| Средняя наработка до отказа, ч, не менее | 14 000 | |
| Средний срок службы, лет, не менее | 5 | |
Таблица 17 - Основные технические характеристики тепловизоров инфракрасных InfraTec ImageIR моделей 7350, 8300hs, 8320, 8350 _
| Наименование характеристики | Значение (в зависимости от модели) | |
| 7350 8300hs | 8320 8350 | |
| Количество пикселей матрицы детектора, пикселихпиксели | 640x512 | |
| Масса (с аккумуляторными батареями), кг, не более | 3,8 | |
| Запись изображений или частота обновлений, Гц | 100, 400, 1020 | 205, 570, 1020, 5000 |
| Габаритные размеры, мм (высота х ширина х длина) | 241x120x160 | |
| Напряжение питания, В | 24 | |
| Срок службы батареи при непрерывном использовании, ч, не менее | 4 | |
| Рабочие условия эксплуатации: - температура окружающей среды, °С - относительная влажность, % | от -20 до +50 от 10 до 95 (без конденсации) | |
| Средняя наработка до отказа, ч, не менее | 14 000 | |
| Средний срок службы, лет, не менее | 5 | |
Таблица 18 - Основные технические характеристики тепловизоров инфракрасных InfraTec
ImageIR моделей 8300hp, 8350hp, 8355hp, 8350hs
| Наименование характеристики | Значение (в зависимости от модели) | |
| 8300hp 8350hp 8355hp | 8350hs | |
| Количество пикселей матрицы детектора, пиксел^пиксели | 640x512 | |
| Масса (с аккумуляторными батареями), кг, не более | 3,8 | 4,5 |
| Наименование характеристики | Значение (в зависимости от модели) | ||
| 8300hp 8350hp | 8355hp | 8350hs | |
| Запись изображений или частота обновлений, Гц | 300, 355, 570, 670, 1020, 1200, 5000 | 232, 828, 2300, 4700 | 1004, 1957, 3731, 30330 |
| Габаритные размеры, мм (высота х ширина х длина) | 241x120x160 | ||
| Напряжение питания, В | 24 | ||
| Срок службы батареи при непрерывном использовании, ч, не менее | 4 | ||
| Рабочие условия эксплуатации: - температура окружающей среды, °С - относительная влажность, % | от -20 до +50 от 10 до 95 (без конденсации) | ||
| Средняя наработка до отказа, ч, не менее | 14 000 | ||
| Средний срок службы, лет, не менее | 5 | ||
Таблица 19 - Основные технические характеристики тепловизоров инфракрасных InfraTec ImageIR моделей 9300, 9320, 9350_
| Наименование характеристики | Значение (в зависимости от модели) |
| 9300 9320 9350 | |
| Количество пикселей матрицы детектора, пикселихпиксели | 1280x1024 |
| Масса (с аккумуляторными батареями), кг, не более | 4,5 |
| Запись изображений или частота обновлений, Гц | 106, 205, 390, 3400 |
| Габаритные размеры, мм (высота х ширина х длина) | 241x123x160 |
| Напряжение питания, В | 24 |
| Срок службы батареи при непрерывном использовании, ч, не менее | 4 |
| Рабочие условия эксплуатации: - температура окружающей среды, °С - относительная влажность, % | от -20 до +50 от 10 до 95 (без конденсации) |
| Средняя наработка до отказа, ч, не менее | 14 000 |
| Средний срок службы, лет, не менее | 5 |
| Наименование характеристики | Значение 1 | "в зависимости от модели) | |
| 9400, 9420, 9450 | 9400 hp, 9450 hp | 9400 hs, 9450 hs | |
| Количество пикселей матрицы детектора, пикселихпиксели | 1280x1024 | ||
| Масса (с аккумуляторными батареями), кг, не более | 4,5 | ||
| Запись изображений или частота обновлений, Гц | 180, 342, 622, 2601 | 180, 342, 622, 1053, 1615, 2601, 3343 | 622, 1053, 1615, 3343 |
| Габаритные размеры, мм (высота х ширина х длина) | 241x123x160 | ||
| Напряжение питания, В | 24 | ||
| Срок службы батареи при непрерывном использовании, ч, не менее | 4 | ||
| Рабочие условия эксплуатации: - температура окружающей среды, °С - относительная влажность, % | от -20 до +50 от 10 до 95 (без конденсации) | ||
| Средняя наработка до отказа, ч, не менее | 14 000 | ||
| Средний срок службы, лет, не менее | 5 | ||
Таблица 21 - Основные технические характеристики тепловизоров инфракрасных InfraTec ImageIR моделей 9450 BB, 9450 BB hs, 9450 BB hp_
| Наименование характеристики | Значение (в зависимости от модели) | ||
| 9450 BB | 9450 BB hp | 9450 BB hs | |
| Количество пикселей матрицы детектора, пиксел^пиксели | 1280x1024 | ||
| Масса (с аккумуляторными батареями), кг, не более | 4,5 | ||
| Запись изображений или частота обновлений, Гц | 180, 342, 622, 2601 | 180, 342, 622, 1053, 1615, 2601, 3343 | 622, 1053, 1615, 3343 |
| Габаритные размеры, мм (высота х ширина х длина) | 241x123x160 | ||
| Напряжение питания, В | 24 | ||
| Срок службы батареи при непрерывном использовании, ч, не менее | 4 | ||
| Рабочие условия эксплуатации: - температура окружающей среды, °С - относительная влажность, % | от -20 до +50 от 10 до 95 (без конденсации) | ||
| Средняя наработка до отказа, ч, не менее | 14 000 | ||
| Средний срок службы, лет, не менее | 5 | ||
| Наименование характеристики | Значение (в зависимости от модели) | |
| 9500, 9550, 9555 | 10300, 10350 | |
| Количество пикселей матрицы детектора, пиксел^пиксели | 1280x1024 | |
| Масса (с аккумуляторными батареями), кг, не более | 4,7 | |
| Запись изображений или частота обновлений, Гц | 120, 446, 1517, 16053, 26731 | 113, 400, 216, 692, 396, 1087, 1915, 2485 |
| Габаритные размеры, мм (высота х ширина х длина) | 241x123x160 | |
| Напряжение питания, В | 24 | |
| Срок службы батареи при непрерывном использовании, ч, не менее | 4 | |
| Рабочие условия эксплуатации: - температура окружающей среды, °С - относительная влажность, % | от -20 до +50 от 10 до 95 (без конденсации) | |
| Средняя наработка до отказа, ч, не менее | 14 000 | |
| Средний срок службы, лет, не менее | 5 | |
Таблица 23 - Основные технические характеристики тепловизоров инфракрасных InfraTec
ImageIR моделей 8800, 8855, 8855hp
| Наименование характеристики | Значение (в зависимости от модели) | |
| 8800 8855 | 8855hp | |
| Количество пикселей матрицы детектора, пиксел^пиксели | 640x512 | |
| Масса (с аккумуляторными батареями), кг, не более | 4,5 | |
| Запись изображений или частота обновлений, Гц | 150, 600, 2160, 10807, 14593 | 233, 874, 2892, 10807, 14593 |
| Габаритные размеры, мм (высота х ширина х длина) | 244x120x160 | |
| Напряжение питания, В | 24 | |
| Срок службы батареи при непрерывном использовании, ч, не менее | 4 | |
| Рабочие условия эксплуатации: - температура окружающей среды, °С - относительная влажность, % | от -20 до +50 от 10 до 95 (без конденсации) | |
| Средняя наработка до отказа, ч, не менее | 14 000 | |
| Средний срок службы, лет, не менее | 5 | |
наносится на титульный лист Руководства по эксплуатации на тепловизор типографским способом.
Таблица 24 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Тепловизор инфракрасный Infratec ImageIR | в соответствии с заказом | 1 шт. |
| Широкодиапазонный источник электропитания | - | 1 шт. |
| USB-кабель (3 м) | - | 1 шт. |
| Ethernet-кабель (3 м) | - | 1 шт. |
| Руководство по эксплуатации (на русском языке) | - | 1 экз. |
| Жесткий транспортировочный футляр | - | 1 шт. |
| Компакт-диск с ПО | - | 1 шт. |
| Вращающийся обтюратор с фильтрами* | - | 1 шт. |
| Вращающийся обтюратор с диафрагмами* | - | 1 шт. |
| Модуль MicroScan* | - | 1 шт. |
| Внутренний затвор* | - | 1 шт. |
| Внешний затвор | - | 1 шт. |
| Штатив* | - | 1 шт. |
| Соединительный кабель для интерфейса IRIG | - | 1 шт. |
| Кабель CamLink* | - | 1 шт. |
| Примечание: (*) (} - по дополнительному заказу | ||
приведены в разделе 3 Руководства по эксплуатации.
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры.
Техническая документация фирмы-изготовителя.
| Зарегистрировано поверок | 10 |
| Поверителей | 3 |
| Актуальность данных | 21.11.2024 |
