Государственный реестр средств измерений

Прибор ГШ-У, 83406-21

83406-21
Прибор ГШ-У предназначен для воспроизведения сигналов синусоидальной, прямоугольной, треугольной и импульсной формы.
Карточка СИ
Номер в госреестре 83406-21
Наименование СИ Прибор
Обозначение типа СИ ГШ-У
Изготовитель Акционерное общество "Военно-промышленная корпорация "Научно-производственное объединение машиностроения" (АО "ВПК "НПО машиностроения"), Московская обл., г. Реутов
Год регистрации 2021
МПИ (интервал между поверками) 1 год
Описание типа скачать
Методика поверки скачать

Назначение

Прибор ГШ-У предназначен для воспроизведения сигналов синусоидальной, прямоугольной, треугольной и импульсной формы.

Описание

Принцип действия прибора ГШ-У основан на синтезе сигналов заданной формы, их усилении по амплитуде и мощности в выходном тракте.

Конструктивно прибор ГШ-У выполнен в виде моноблока в настольном исполнении и состоит из алюминиевого металлического корпуса; импульсного источника вторичного напряжения 38 В; набора печатных плат, закреплённых на силовой металлической раме и соединённых между собой плоскими кабелями (IDC шлейф); радиатора охлаждения с усилителем; сенсорного управляющего экрана (Nextion 7”); вентилятора воздушного охлаждения; гнёзд выходных сигналов (штыревые разъёмы 4 мм) и гнезда для подключения внешнего интерфейса управления Ethernet (RJ-45).

Выбор режима работы прибора ГШ-У, включение/отключение выходного сигнала, установка параметров осуществляется оператором посредством использования графического интерфейса сенсорного резистивного экрана либо персонального компьютера (по кабелю Ethernet).

Исполнителем команд оператора является модуль управления на базе микроконтроллера STM32F7 с тактовой частотой 216 МГц.

Для формирования опорной частоты выходных сигналов используется внутренний аппаратный таймер микроконтроллера (32 разряда). Для установки уровней выходных сигналов используются микросхемы ЦАП с интерфейсом SPI. Усиление уровней выходных сигналов происходит в модуле усилителя.

Формирование синусоидального и треугольного сигналов реализуется в модуле «СИНУС», а прямоугольных («МЕАНДР», «ИМПУЛЬС 10В», «ИМПУЛЬС 50В») в модуле прямоугольных сигналов.

Управление ГШ-У осуществляется с передней панели, оснащенной дисплеем.

Нанесение знака поверки на прибор ГШ-У не предусмотрено.

Заводской номер 15119001 нанесен в месте, указанном на рисунке 1.

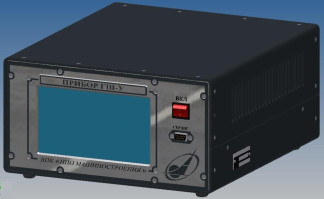

Общий вид прибора ГШ-У, схема пломбировки от несанкционированного доступа, места нанесения заводского номера и знака утверждения типа приведены на рисунке 1.

Программное обеспечение

Рисунок 1 - Общий вид средства измерений

Программное обеспечение установлено на внутренний микропроцессор, по структуре является целостным и выполняет функции управления режимами работы.

Программное обеспечение реализовано без выделения метрологически значимой части. Влияние программного обеспечения не приводит к выходу метрологических характеристик прибора ГШ-У за пределы допускаемых значений.

Уровень защиты программного обеспечения «низкий» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

ПМО ГШ-У

Номер версии (идентификационный номер ПО)

25.01.2021

Таблица 2 - Метрологические характеристики

Наименование характеристики

Значение

1

2

Режим «МЕАНДР»

Диапазон установки частоты выходного сигнала, Гц

от 10 до 160000

Пределы допускаемой относительной погрешности установки частоты выходного сигнала, % в диапазоне частот от 10 Гц до 100 кГц включ. в диапазоне частот св. 100 до 160 кГц

±0,2

±0,3

Диапазон установки верхнего уровня выходного напряжения, В

от 22 до 32

Диапазон установки нижнего уровня выходного напряжения, В

от 16 до 31

Пределы допускаемой относительной погрешности установки верхнего и нижнего уровней выходного напряжения, %

±4

Режим «Импульс 10В»*

Диапазон установки уровня постоянной составляющей, В

от 23 до 30

Амплитуда выходного сигнала, В

-    положительная полярность

-    отрицательная полярность

10

-10

Пределы допускаемой абсолютной погрешности установки амплитуды выходного сигнала, В

±0,5

Пределы допускаемой абсолютной погрешности установки длительности импульса, мкс

±5

Длительность фронта импульса, мкс, не более

5

Режим «Импульс 50В»**

Амплитуда выходного сигнала, В

50

Пределы допускаемой абсолютной погрешности установки амплитуды выходного сигнала, В

±2,5

Пределы допускаемой абсолютной погрешности установки длительности импульса, мкс

±5

Длительность фронта импульса, мкс, не более

5

Режим «СИНУС»

Диапазон установки частоты выходного сигнала, Гц

от 20 до 100000

Пределы допускаемой относительной погрешности установки частоты выходного сигнала, %

±0,5

Диапазон установки амплитуды выходного сигнала, В

от 0,5 до 5

Пределы допускаемой относительной погрешности установки амплитуды выходного сигнала, %

-    без нагрузки

-    с нагрузкой

±2,5

±5

Наименование характеристики

Значение

1

2

Диапазон установки постоянной составляющей выходного сигнала, В

от 24 до 31

Пределы допускаемой относительной погрешности установки постоянной составляющей, %

±0,5

Суммарное значение постоянной и переменной составляющих, В, не более

32

* - на активной нагрузке не менее 25 Ом ** - на активной нагрузке не менее 250 Ом

Таблица 3 - Основные технические характеристики

Наименование характеристики

Значение

Форма сигнала на выходе в режиме «СИНУС»

Синусоидальная,

треугольная

Параметры электрического питания:

-    напряжение переменного тока, В

-    частота переменного тока, Г ц

220

50

Ток потребления без нагрузки, мА, не более

300

Время установления рабочего режима, с, не более

5

Габаритные размеры (длинахширинахвысота), мм, не более

360x300x160

Масса, кг, не более

10

Рабочие условия эксплуатации:

температура окружающей среды, °С;

относительная влажность воздуха при температуре плюс 25 °С, %; атмосферное давление, мм рт.ст.

от +5 до +40 от 45 до 80 от 645 до 795

Знак утверждения типа

наносится на корпусе прибора ГШ-У с правой стороны от приборной планки в виде наклейки в соответствии с рисунком 1 и на титульный лист инструкции по эксплуатации типографским способом.

Комплектность

Таблица 4 - Комплектность средства измерений

Наименование, тип

Обозначение

Количество

Прибор ГШ-У

САДИ.468211.036

1 шт.

Кабель PL1193

-

1 шт.

Кабель KS-60

-

1 шт.

Инструкция по эксплуатации

САДИ.468211.036ИЭ

1 экз.

Паспорт

САДИ.468211.036ПС

1 экз.

Сведения о методах измерений

приведены в разделе 1.6 «Описание интерфейса изделия» инструкции по эксплуатации.

Нормативные документы, устанавливающие требования к прибору ГШ-У

Приказ Росстандарта от 31.07.2018 № 1621 Об утверждении государственной поверочной схемы для средств измерений времени и частоты

Приказ Росстандарта № 3463 от 30.12.2018 Об утверждении государственной поверочной схемы для средств измерений импульсного электрического напряжения

Приказ Росстандарта № 1053 от 29.05.2018 Об утверждении государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10-1 до 2-109 Гц
