| Номер в госреестре | 83410-21 |
| Наименование СИ | Трансформаторы тока |
| Обозначение типа СИ | ТФНД |
| Изготовитель | ПО "Запорожтрансформатор", Украина |
| Год регистрации | 2021 |
| МПИ (интервал между поверками) | 4 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформаторы тока ТФНД (далее по тексту - трансформаторы тока) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.
Принцип действия трансформаторов тока основан на явлении электромагнитной индукции переменного тока. Ток первичной обмотки трансформаторов тока создает переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке создается ток, пропорциональный первичному току.
Трансформаторы тока представляют собой опорную конструкцию. Выводы первичной обмотки расположены на верхней части трансформаторов тока. Выводы вторичной обмотки расположены на корпусе трансформатора тока и закрываются защитной металлической крышкой с целью ограничения доступа к измерительной цепи.
К трансформаторам тока данного типа относятся трансформаторы тока модификации ТФНД-35М зав. № 15462, 17044, модификации ТФНД-110М зав. № 7034, 15217, 15213, 15170, 16305, 16329, 16207, 14330, 14309, 13135, 11564, 11331, 11070, 15425, 15411, модификации ТФНД-110М-П зав. № 79, 7323, 4223, 6907, 1321, 73, 72, 711, модификации ТФНД 150 зав. № 592, 587, 615, 582, 589, 583, 594, 590, 581, 570, 572, 575, 604, 593, 588, 598, модификации ТФНД-1501 зав. № 236, 75, 71, 134.
Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер, идентифицирующий каждый экземпляр средства измерений, нанесен на маркировочной табличке в виде цифрового обозначения.

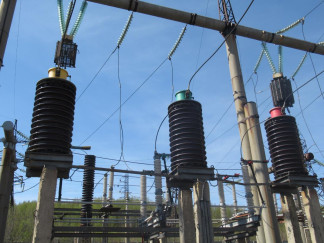

Общий вид средства измерений с указанием места пломбировки, места нанесения заводского номера приведен на рисунке 1.
Рисунок 1 - Общий вид средства измерений с указанием места пломбировки, места нанесения заводского номера
отсутствует.
Таблица 1 - Метрологические характеристики трансформаторов тока ТФНД-35М
| Наименование характеристики | Значение для заводских номеров | |
| 15462 | 17044 | |
| Номинальное напряжение, кВ | 35 | 35 |
| Номинальный первичный ток 11ном, А | 50 | 100 |
| Номинальный вторичный ток Ьном, А | 5 | 5 |
| Номинальная частота йюм, Гц | 50 | 50 |
| Класс точности вторичных обмоток по ГОСТ 7746 для измерений и учета | 0,5 | 0,5 |
| Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), В-А | 30 | 30 |
Таблица 2 - Метрологические характеристики трансформаторов тока ТФНД-110М
| Наименование характеристики | Значение для заводских номеров | ||
| 7034 | 15217, 15213, 15170, 16305, 16329, 16207, 14330, 14309, 13135, 11564, 11331 | 11070, 15425, 15411 | |
| Номинальное напряжение, кВ | 110 | 110 | 110 |
| Номинальный первичный ток 11ном, А | 100; 200 | 300 | 600 |
| Номинальный вторичный ток Ьном, А | 5 | 5 | 5 |
| Номинальная частота йюм, Гц | 50 | 50 | 50 |
| Класс точности вторичных обмоток по ГОСТ 7746 для измерений и учета | 0,5 | 0,5 | 0,5 |
| Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), В-А | 30 | 30 | 30 |
| Наименование характеристики | Значение для заводских номеров | ||
| 79 | 7323, 4223, 6907 | 1321, 73, 72, 711 | |
| Номинальное напряжение, кВ | 110 | 110 | 110 |
| Номинальный первичный ток Ьном, А | 750 | 1000 | 1500 |
| Номинальный вторичный ток Ьном, А | 1 | 1 | 1 |
| Номинальная частота йюм, Гц | 50 | 50 | 50 |
| Класс точности вторичных обмоток по ГОСТ 7746 для измерений и учета | 0,5 | 0,5 | 0,5 |
| Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), В-А | 20 | 20 | 20 |
Таблица 4 - Метрологические характеристики трансформаторов тока ТФНД 150
| Наименование характеристики | Значение для заводских номеров | |
| 592, 587, 615, 582, 589, 583 | 594, 590, 581, 570, 572, 575, 604, 593, 588, 598 | |
| Номинальное напряжение, кВ | 150 | 150 |
| Номинальный первичный ток Ьном, А | 600 | 1200 |
| Номинальный вторичный ток Ьном, А | 5 | 5 |
| Номинальная частота йюм, Гц | 50 | 50 |
| Класс точности вторичных обмоток по ГОСТ 7746 для измерений и учета | 0,5 | 0,5 |
| Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), В-А | 40 | 40 |
Таблица 5 - Метрологические характеристики трансформаторов тока ТФНД-1501
| Наименование характеристики | Значение для заводских номеров |
| 236, 75, 71, 134 | |
| Номинальное напряжение, кВ | 150 |
| Номинальный первичный ток Ьном, А | 1200 |
| Номинальный вторичный ток Ьном, А | 5 |
| Номинальная частота йюм, Гц | 50 |
| Класс точности вторичных обмоток по ГОСТ 7746 для измерений и учета | 0,5 |
| Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), В-А | 40 |
Таблица 6 - Основные технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации: - температура окружающей среды, °С | от -40 до +40 |
Нанесение знака утверждения типа на трансформаторы тока не предусмотрено. Знак утверждения типа наносится на титульный лист паспорта трансформатора тока типографским способом.
| Таблица 7 - Комплектность средства измерений | ||
| Наименование | Обозначение | Количество |
| Трансформатор тока | ТФНД | 1 шт. |
| Паспорт | ТФНД | 1 экз. |
приведены в разделе «Общие сведения» паспорта трансформатора тока
Техническая документация изготовителя
