| Номер в госреестре | 83412-21 |
| Наименование СИ | Трансформаторы напряжения |
| Обозначение типа СИ | НОЛ-СЭЩ |
| Изготовитель | Общество с ограниченной ответственностью "Русский трансформатор" (ООО "Русский трансформатор"), г. Самара |
| Год регистрации | 2021 |
| МПИ (интервал между поверками) | 4 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформаторы напряжения НОЛ-СЭЩ (далее по тексту - трансформаторы напряжения) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.
Принцип действия трансформаторов напряжения основан на явлении электромагнитной индукции переменного тока.
Трансформаторы напряжения выполнены в виде опорной конструкции. Корпус трансформаторов напряжения изготовлен из эпоксидного компаунда, который одновременно является главной изоляцией и обеспечивает защиту обмоток от механических и климатических воздействий.
Выводы первичной обмотки «А», «Х» расположены на верхней части трансформатора напряжения. Выводы вторичных обмоток «а», «х» размещены в нижней части трансформатора напряжения на клеммной колодке.
Трансформаторы напряжения укомплектованы прозрачной пластмассовой крышкой, которая предусматривает возможность пломбирования выводов измерительной обмотки для защиты от несанкционированного доступа.
К трансформаторам напряжения данного типа относятся трансформаторы напряжения модификация НОЛ-СЭЩ-6-2 У2 зав. № 00861-10, 00862-10, 00863-10, модификация НОЛ-СЭЩ-10-2 У2 зав. № 00703, 00704, 00705, 00706, 00707, 00708, 01672-11, 01673-11, 01674-11, 01681-11, 01682-11, 01683-11.
Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер, идентифицирующий каждый экземпляр средства измерений, нанесен на маркировочной табличке в виде цифрового обозначения.

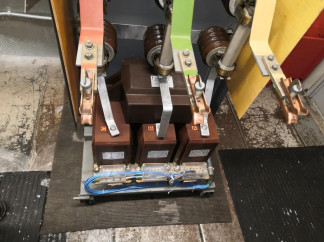

Общий вид средства измерений с указанием места пломбировки, места нанесения заводского номера приведен на рисунке 1.
Рисунок 1 - Общий вид средства измерений с указанием места пломбировки, места нанесения заводского номера
отсутствует.
Таблица 1 - Метрологические характеристики НОЛ-СЭЩ-6-2 У2
| Наименование характеристики | Значение для заводских номеров |
| 00861-10, 00862-10, 00863-10 | |
| Номинальное напряжение первичной обмотки И1ном, кВ | 6/V3 |
| Номинальное напряжение вторичной обмотки И2ном, В | 100/V3 |
| Номинальная частота Гном, Гц | 50 |
| Класс точности основной вторичной обмотки по ГОСТ 1983 | 0,5 |
| Номинальная мощность основной вторичной обмотки, ВА | 75 |
Таблица 2 - Метрологические характеристики НОЛ-СЭЩ-10-2 У2
| Наименование характеристики | Значение для заводских номеров | |
| 00703, 00704, 00705, 00706, 00707, 00708 | 01672-11, 01673-11, 01674-11, 01681-11, 01682-11, 01683-11 | |
| Номинальное напряжение первичной обмотки И1ном, кВ | 10/V3 | 10/V3 |
| Номинальное напряжение вторичной обмотки И2ном, В | 100/V3 | 100/V3 |
| Номинальная частота Гюм, Гц | 50 | 50 |
| Класс точности основной вторичной обмотки по ГОСТ 1983 | 0,2 | 0,5 |
| Номинальная мощность основной вторичной обмотки, ВА | 25 | 30 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации: - температура окружающей среды, °С | от -45 до +40 |
Нанесение знака утверждения типа на трансформаторы напряжения не предусмотрено. Знак утверждения типа наносится на титульный лист паспорта трансформатора напряжения типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Трансформатор напряжения | НОЛ-СЭЩ | 1 шт. |
| Паспорт | НОЛ-СЭЩ | 1 экз. |
приведены в разделе «Общие сведения» паспорта трансформатора напряжения
Техническая документация изготовителя
