Государственный реестр средств измерений

Газоанализаторы промышленные LaserGas, 83417-21

83417-21
Газоанализаторы промышленные LaserGas предназначены для непрерывных измерений содержания определяемых компонентов в газовых средах.
Карточка СИ
Номер в госреестре 83417-21
Наименование СИ Газоанализаторы промышленные
Обозначение типа СИ LaserGas
Изготовитель "NEO monitors AS", Норвегия
Год регистрации 2021
Срок свидетельства 18.10.2026
МПИ (интервал между поверками) 1 год
Стоимость поверки Узнать стоимость
Описание типа скачать
Методика поверки скачать

Назначение

Газоанализаторы промышленные LaserGas предназначены для непрерывных измерений содержания определяемых компонентов в газовых средах.

Описание

Принцип измерений газоанализаторов промышленных LaserGas - одноволновая спектроскопия (TDLAS) в ближнем инфракрасном диапазоне от 700 до 2400 нм (в зависимости от определяемого компонента), источник излучения - настраиваемый диодный лазер. Линия селективной абсорбции определяемого компонента сканируется диодным лазером, монохроматический поток излучения от блока передатчика с коллимирующей оптикой проходит через анализируемую газовую среду и поступает через фокусирующие линзы в блок приемника. Результат измерений содержания определяемого компонента рассчитывается на основе измерения интенсивности ИК-излучения, прошедшего через анализируемую среду с поправкой на текущие значения давления и температуры.

Выпускаются следующие исполнения газоанализаторов:

-    LaserGas II SP / LaserGas II SP Compact;

-    LaserGas II MP;

-    LaserGas Q;

-    LaserGas iQ2 X-stack / LaserGas iQ2 Vukan.

Газоанализаторы исполнения LaserGas II SP (LaserGas II SP Compact), LaserGas Q имеют схожее конструктивное исполнение и состоят из блока передатчика и блока приемника. Блок передатчика представляет собой оболочку с диодным лазером, трубкой и присоединительным фланцем. Оболочка выполнена в форме прямоугольного параллелепипеда и состоит из корпуса и крышки, в которую встроен дисплей. На нижнем торце корпуса оболочки расположены разъемы для подключения блока питания, переключателя, блока приемника и другого оборудования. Внутри оболочки установлены платы электроники и диодный лазерный модуль. Блок приемника представляет собой оболочку с трубкой и присоединительным фланцем. Блок приемника содержит линзу, фокусирующую луч лазера на детекторе. Передача данных из блока приемника в блок передатчика осуществляется при помощи кабеля.

Газоанализаторы исполнения LaserGas II MP конструктивно состоят из шкафа, камеры выравнивания лазерного луча и многопроходной ячейки. Шкаф представляет собой параллелепипед, состоящий из корпуса и дверцы на петлях. В дверцу встроены запирающий замок и дисплей. Внутри шкафа располагаются платы электроники и лазерный модуль. На нижней грани шкафа установлены разъемы для подключения питания и другого функционального оборудования. Камера выравнивания лазерного луча представляет собой оболочку в форме параллелепипеда. В оболочке располагаются два настраиваемых зеркала. На нижней грани оболочки закреплена многопроходная ячейка и штуцер для подачи продувочного газа. Многопроходная ячейка конструктивно представляет собой трубку, в нижней и верхней части которой располагаются штуцеры для забора и вывода измеряемой среды.

Газоанализаторы исполнения LaserGas iQ2 конструктивно состоят из модуля приемо-пере-датчика и ретрорефлектора (отражателя) с фитингами продувки.

Модуль приемо-передатчика представляет собой спектрометр в форме параллелепипеда с трубкой и фланцем. В корпусе располагаются платы электроники и лазерный модуль. К торцу корпуса прикреплена трубка и фланец. На противоположном торце располагаются разъемы для подключения вспомогательной распределительной коробки и другого оборудования.

Ретрорефлектор с фитингами продувки имеет два варианта исполнения:

-    Vulcan - выполнен в виде длинной трубки;

-    X-stack - выполнен в виде отдельного блока с фланцем.

Отбор пробы:

-    для газоанализаторов исполнения LaserGas II MP - принудительный, за счет внешнего побудителя расхода или избыточного давления анализируемой среды в точке отбора пробы;

-    для газоанализаторов остальных исполнений - без отбора пробы, приемник и передатчик устанавливаются непосредственно в потоке анализируемой среды.

Газоанализаторы обеспечивают выходные сигналы:

-    показания встроенного жидкокристаллического дисплея (кроме исполнения LaserGas iQ2);

-    унифицированный аналоговый выходной сигнал постоянного тока от 4 до 20 мА;

-    цифровой, интерфейсы RS232, RS485, USB;

-    цифровой, протокол 10 или 10/100 Base T Ethernet;

-    релейные выходные сигналы (опция).

Газоанализаторы обеспечивают прием унифицированных входных аналоговых сигналов постоянного тока от 4 до 20 мА от внешних датчиков температуры и давления.

Газоанализаторы обеспечивают выполнение следующих функций:

-    непрерывное измерение содержания определяемых компонентов;

-    сравнение результатов измерений с заданными уровнями срабатывания сигнализации;

-    хранение результатов измерений в памяти газоанализатора (8 циклически перезаписываемых лог-файлов);

-    самодиагностика газоанализатора.

Заводской (серийный) номер газоанализатора указывается на табличке, расположенной на боковой панели блоков газоанализатора, в виде буквенно-цифрового обозначения. Знак поверки наносится на свидетельство о поверке и/или в паспорт.

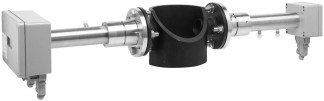

Общий вид газоанализаторов приведен на рисунках 1-6.

Программное обеспечение

Газоанализаторы имеют следующие виды программного обеспечения (ПО):

1)    встроенное;

2)    автономное (для LaserGas II SP / LaserGas II SP Compact / LaserGas II MP / LaserGas Q). Встроенное ПО газоанализаторов разработано изготовителем специально для решения задач

измерения содержания определяемых компонентов в анализируемой среде.

Встроенное ПО выполняет следующие основные функции:

-    прием и обработку измерительной информации от первичного измерительного преобразователя;

-    диагностику аппаратной и программной частей газоанализатора;

-    связь с персональным компьютером и отображение результатов измерений, настроечных параметров, просмотр памяти данных через цифровые интерфейсы;

-    ведение и хранение журнала событий и измерений.

Встроенное ПО реализует следующие расчетные алгоритмы:

-    вычисление результатов измерений содержания определяемых компонентов по данным от первичного измерительного преобразователя;

-    сравнение результатов измерений с заданными пороговыми значениями.

Номер версии ПО отображается на дисплее газоанализатора при включении электрического питания или через меню (для исполнений с дисплеем) и/или посредством цифрового интерфейса.

Влияние встроенного ПО учтено при нормировании метрологических характеристик газоанализаторов.

Газоанализаторы имеют защиту встроенного программного обеспечения от преднамеренных или непреднамеренных изменений. Уровень защиты - «средний» по Р 50.2.077-2014.

Идентификационные данные ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные встроенного ПО

Идентификационные данные (признаки)

Значение

LaserGas II SP, LaserGas II SP Compact, LaserGas Q

LaserGas II MP

LaserGas iQ2

Идентификационное наименование ПО

LaserGas II operating software

LaserGas II operating software

-

Номер версии (идентификационный номер) ПО

6.Ш-х

6.

1

х

1.8.7

Цифровой идентификатор ПО

-

8343c71e

Алгоритм вычисления цифрового идентификатора ПО

-

CRC32

Примечание - номер версии ПО должен быть не ниже указанного в таблице. Знак «х» в номере версии указывает на особенности, не влияющие на метрологические характеристики газоанализаторов.

Значения контрольных сумм, указанные в таблице, относятся только к файлам ПО соответствующих версий.

Технические характеристики

Таблица 2 - Диапазоны измерений и пределы допускаемой погрешности газоанализаторов исполнения LaserGas II SP / LaserGas II SP Compact__

Определяемый компонент (измерительный канал)

Диапазон измерений объемной доли определяемого компонента 1)

Пределы допускаемой абсолютной погрешности, объемная доля определяемого компонента

Кислород (O2)

от 0 до 1 %

±(0,01 + 0,05Свх) %

от 0 до 100 %

±(1,0 + 0,05^вх) %

Оксид углерода (CO)

от 0 до 30 млн-1

±(0,3 + 0,075Свх) млн'1

от 0 до 1000 млн-1

±(10 + 0,05Свх) млн-1

от 0 до 100 %

±(1,0 + 0,05 Cвх) %

Метан (CH4)

от 0 до 20 млн-1

±(0,2 + 0,1 Свх) млн-1

от 0 до 1000 млн-1

±(10 + 0,05Свх) млн-1

от 0 до 100 %

±(0,01 + 0,05^вх) %

Пары воды (H2O)

от 0 до 50 млн-1

±(0,1 + 0,1^вх) млн-1

от 0 до 10 %

±(0,1 + 0,15 Cвх) %

от 0 до 40 %

±(0,4 + 0,075 Cвх) %

Определяемый компонент (измерительный канал)

Диапазон измерений объемной доли определяемого компонента 1)

Пределы допускаемой абсолютной погрешности, объемная доля определяемого компонента

Аммиак (NH3)

от 0 до 15 млн-1

±(0,15 + 0,15•Cвх) млн-1

от 0 до 100 млн-1

±(1 + 0,15Свх) млн-1

от 0 до 1000 млн-1

±(10 + 0,05Свх) млн-1

от 0 до 100 %

±(1 + 0,05Свх) %

Хлористый водород (HCl)

от 0 до 5 млн-1

±(0,05 + 0,15^вх) млн-1

от 0 до 3 %

±(0,03 + 0,10^вх) %

Фтористый водород (HF)

от 0 до 1,5 млн-1

±(0,015 + 0,15^вх) млн-1

от 0 до 0,5 %

±(0,05 + 0,09Свх) %

Сероводород(H2S)

от 0 до 100 млн-1

±(3 + 0,075^вх) млн-1

от 0 до 1000 млн-1

±(10 + 0,075Свх) млн-1

от 0 до 100 %

±(1 + 0,05^вх) %

Диоксид углерода (CO2)

от 0 до 100 млн-1

±(1 + 0,075 Свх) млн-1

от 0 до 1000 млн-1

±(10 + 0,05 Свх) млн-1

от 0 до 100 %

±(1 + 0,05^вх) %

Оксид азота (NO)

от 0 до 1000 млн-1

±(10 + 0,075 Свх) млн-1

от 0 до 10 %

±(0,1 + 0,05^вх) %

Закись азота (N2O)

от 0 до 200 млн-1

±(2 + 0,075 Свх) млн-1

от 0 до 1000 млн-1

±(10 + 0,05 Свх) млн-1

от 0 до 100 %

±(1 + 0,05^вх) %

Диоксид азота (NO2)

от 0 до 1000 млн-1

±(10 + 0,075 ^вх) млн-1

от 0 до 1 %

±(0,1 + 0,05 Cвх) %

Цианистый водород (HCN)

от 0 до 30 млн-1

±(0,3 + 0,075 Свх) млн-1

от 0 до 50 млн-1

±(0,5 + 0,075 Свх) млн-1

Водород (H2) 3)

от 0 до 5 %

±(0,1 + 0,05 Свх) %

от 0 до 100 %

±(1,0 + 0,05^вх) %

Ацетилен (C2H2)

от 0 до 10 млн-1

±(0,1 + 0,15^вх) млн-1

от 0 до 1000 млн-1

±(10 + 0,075 ^вх) млн-1

от 0 до 5 %

±(0,05 + 0,05^вх) %

Этилен (C2H4)

от 0 до 1000 млн-1

±(10 + 0,075 ^вх) млн-1

от 0 до 50 %

±(0,5 + 0,05^вх) %

Винилхлорид (C2H3Q)

от 0 до 300 млн-1

±(3 + 0,075^вх) млн-1

от 0 до 1000 млн-1

±(10 + 0,075 ^вх) млн-1

от 0 до 1 %

±(0,01 + 0,05^вх) %

Оксид этилена (C2H4O)

от 0 до 50 млн-1

±(0,5 + 0,15^вх) млн-1

от 0 до 1 %

±(0,01 + 0,15^вх) %

Пропилен (C3H6)

от 0 до 1 %

±(0,01 + 0,05^вх) %

Формальдегид (CH2O)

от 0 до 10 млн-1

±(0,5 + 0,15^вх) %

Дихлорметан (CH2Q2)

от 0 до 50 млн-1

±(0,5 + 0,075^вх) млн-1

от 0 до 1 %

±(0,01 + 0,05^вх) %

1) Допускается поставка газоанализаторов (кроме газоанализаторов на пары H2O) с диапазонами измерений с верхней границей диапазона измерений Св, не указанной в таблице (не менее минимальной и не более максимальной). Пределы допускаемой абсолютной погрешности для таких диапазонов рассчитываются по формуле ±(0,01-Св + k-Свх) % (млн-1), где «k» соответствует коэффициенту в формуле расчета пределов допускаемой погрешности для диапазона, указанного в таблице, в который входит Cв.

Газоанализаторы обеспечивают отображение результатов измерений в единицах массовой концентрации мг/м3, пересчет осуществляется автоматически.

Определяемый компонент (измерительный канал)

Диапазон измерений объемной доли определяемого компонента 1)

Пределы допускаемой абсолютной погрешности, объемная доля определяемого компонента

2)    Свх - значение объемной доли определяемого компонента на входе газоанализатора, % или млн-1.

3)    Только для LaserGas II Hydrogen.

Таблица 3 - Диапазоны измерений и пределы допускаемой погрешности газоанализаторов исполне-

ния LaserGas I

SP / LaserGas II SP Compact (Dual gas)

Обозначение исполнения Dual gas

Определяемый компонент

Диапазон измерений объемной доли определяемого компонента 1)

Пределы допускаемой абсолютной погрешности, объемная доля определяемого компонента

NH3+H2O

Аммиак (NH3)

от 0 до 15 млн-1

±(0,2 + 0,15Свх) млн-1

от 0 до 100 млн-1

±(1 + 0,15Свх) млн-1

от 0 до 1000 млн-1

±(20 + 0,05Свх) млн-1

Пары воды (H2O)

от 0 до 10 %

±(0,1 + 0,15 Cвх) %

от 0 до 40 %

±(0,4 + 0,1^вх) %

HO+H2O

Хлористый водород (HCl)

от 0 до 10 млн-1

±(0,1 + 0,15^вх) млн-1

от 0 до 3000 млн-1

±(30 + 0,15Свх) млн-1

Пары воды (H2O)

от 0 до 10 %

±(0,1 + 0,15 Cвх) %

от 0 до 40 %

±(0,4 + 0,1^вх) %

HF+H2O

Фтористый водород (HF)

от 0 до 2 млн-1

±(0,02 + 0,15^вх) млн-1

от 0 до 3000 млн-1

±(30 + 0,09Свх) млн-1

Пары воды (H2O)

от 0 до 10 %

±(0,1 + 0,15 Cвх) %

от 0 до 40 %

±(0,4 + 0,1^вх) %

CO+CO2

Оксид углерода (CO)

от 0 до 5 %

±(0,05 + 0,05 Cвх) %

от 0 до 100 %

±(1,0 + 0,05 Cвх) %

Диоксид углерода (CO2)

от 0 до 5 %

±(0,05 + 0,05 Cвх) %

от 0 до 100 %

±(1,0 + 0,05 Cвх) %

HCl+CH4

Хлористый водород (HCl)

от 0 до 50 млн-1

±(0,5 + 0,075Свх) млн-1

от 0 до 2000 млн-1

±(20 + 0,15Свх) %

Метан (CH4)

от 0 до 0,2 %

±(0,002 + 0,05Свх) %

от 0 до 0,5 %

±(0,005 + 0,05Свх) %

CO+CH4

Оксид углерода (CO)

от 0 до 50 млн-1

±(0,5 + 0,075Свх) млн-1

от 0 до 1 %

±(0,01 + 0,05 Cвх) %

Метан (CH4)

от 0 до 200 млн-1

±(2 + 0,075Свх) млн-1

от 0 до 5 %

±(0,05 + 0,05Свх) %

CO+H2O

Оксид углерода (CO)

от 0 до 200 млн-1

±(2 + 0,075Свх) млн-1

от 0 до 1 %

±(0,01 + 0,05 Cвх) %

Пары воды (H2O)

от 0 до 10 %

±(0,1 + 0,15 Cвх) %

от 0 до 40 %

±(0,4 + 0,1^вх) %

H2S+CO2

Сероводород (H2S)

от 0 до 100 млн-1

±(5 + 0,075Свх) млн-1

от 0 до 0,2 %

±(0,02 + 0,05^вх) млн-1

Диоксид углерода (CO2)

от 0 до 5 %

±(0,05 + 0,05 Cвх) %

от 0 до 30 %

±(0,3 + 0,05 Cвх) %

1) Допускается поставка газоанализаторов (кроме газоанализаторов на пары H2O) с диапазонами измерений с верхней границей диапазона измерений Св, не указанной в таблице (не менее минимальной и не более максимальной). Пределы допускаемой абсолютной погрешности для таких диапазонов рассчитываются по формуле ±(0,01 -Св + k-Свх) % (млн-1), где «k» соответствует коэффициенту в формуле расчета пределов допускаемой погрешности для диапазона, указанного в таблице, в который входит Cв.

Обозначение исполнения Dual gas

Определяемый компонент

Диапазон измерений объемной доли определяемого компонента 1)

Пределы допускаемой абсолютной погрешности, объемная доля определяемого компонента

Газоанализаторы обеспечивают отображение результатов измерений в единицах массовой концентрации мг/м3, пересчет осуществляется автоматически.

2) Свх - значение объемной доли определяемого компонента на входе газоанализатора, % или млн-1.

Таблица 4 - Диапазоны измерений и пределы допускаемой погрешности газоанализаторов исполнения LaserGas II MP

Определяемый компонент

Диапазон измерений объемной доли определяемого компонента 1)

Пределы допускаемой абсолютной погрешности, объемная доля определяемого компонента

Кислород (O2)

от 0 до 1000 млн-1

±(10 + 0,075Свх) %

от 0 до 25 %

±(0,25 + 0,05Свх) %

Оксид углерода (CO)

от 0 до 3 млн-1

±(0,03 + 0,15^вх) млн-1

от 0 до 70 %

±(0,7 + 0,05 Cвх) %

Метан (CH4)

от 0 до 2 млн-1

±(0,02 + 0,15Свх) млн-1

от 0 до 10 %

±(0,1 + 0,05 Cвх) %

Аммиак (NH3)

от 0 до 2 млн-1

±(0,02 + 0,20^вх) млн-1

от 0 до 10 %

±(0,1 + 0,05Свх) %

Хлористый водород (HCl)

от 0 до 500 млрд-1

±(5 + 0,15^вх) млрд-1

от 0 до 300 млн-1

±(3 + 0,15Свх) млн-1

Сероводород(H2S)

от 0 до 10 млн-1

±(0,5 + 0,15Свх) млн-1

от 0 до 1000 млн-1

±(10 + 0,075 ^вх) млн-1

от 0 до 2 %

±(0,02 + 0,05^вх) %

Диоксид углерода (CO2)

от 0 до 5 млн-1

±(0,1 + 0,12 Свх) млн-1

от 0 до 30 %

±(0,3 + 0,05^вх) %

Оксид азота (NO)

от 0 до 100 млн-1

±(1 + 0,075 Свх) млн-1

от 0 до 1 %

±(0,01 + 0,05Свх) %

Диоксид азота (NO2)

от 0 до 100 млн-1

±(1 + 0,075 Свх) млн-1

от 0 до 1 %

±(0,01 + 0,05Свх) %

Цианистый водород (HCN)

от 0 до 3 млн-1

±(0,03 + 0,15 Свх) млн-1

от 0 до 50 млн-1

±(0,5 + 0,075 Свх) млн-1

Водород (H2)

от 0 до 2 %

±(0,02 + 0,05 Свх) %

от 0 до 100 %

±(1,0 + 0,05Свх) %

Ацетилен (C2H2)

от 0 до 2 млн-1

±(0,02 + 0,15^вх) млн-1

от 0 до 0,05 %

±(0,5-10-3 + 0,075Свх) %

Этилен (C2H4)

от 0 до 100 млн-1

±(1 + 0,09Свх) млн-1

от 0 до 5 %

±(0,05 + 0,05Свх) %

Оксид этилена (C2H4O)

от 0 до 10 млн-1

±(0,1 + 0,15Свх) млн-1

от 0 до 500 млн-1

±(5 + 0,15Свх) млн-1

1) Допускается поставка газоанализаторов с диапазонами измерений с верхней границей диапазона измерений Св, не указанной в таблице (не менее минимальной и не более максимальной). Пределы допускаемой абсолютной погрешности для таких диапазонов рассчитываются по формуле ±(0,01 -Св + k-Свх) % (млн-1), где «к» соответствует коэффициенту в формуле расчета пределов допускаемой погрешности для диапазона, указанного в таблице, в который входит Cв

Газоанализаторы обеспечивают отображение результатов измерений в единицах массовой концентрации мг/м3, пересчет осуществляется автоматически.

Определяемый компонент

Диапазон измерений объемной доли определяемого компонента 1

Пределы допускаемой абсолютной погрешности, объемная доля определяемого компонента

2) Свх - значение объемной доли определяемого компонента на входе газоанализатора, % или млн-1.

Таблица 5 - Диапазоны измерений и пределы допускаемой погрешности газоанализаторов исполнения LaserGas Q_

Определяемый компонент

Диапазон измерений объемной доли определяемого компонента 1)

Пределы допускаемой абсолютной погрешности, объемная доля определяемого компонента

Диоксид серы (SO2)

от 0 до 100 млн-1

±(1 + 0,075Свх) млн-1

от 0 до 20000 млн-1

±(200 + 0,05^вх) млн-1

Оксид азота (NO)

от 0 до 50 млн-1

±(1 + 0,075 Свх) млн-1

от 0 до 1000 млн-1

±(10 + 0,075 Свх) млн-1

Диоксид азота (NO2)

от 0 до 50 млн-1

±(1 + 0,05 Свх) млн-1

от 0 до 1000 млн-1

±(10 + 0,05 Свх) млн-1

анализаторов с диапазонами измерений с верхней границей ой в таблице (не менее минимальной и не более максималь-тной погрешности для таких диапазонов рассчитываются по , где «k» соответствует коэффициенту в формуле расчета прея диапазона, указанного в таблице, в который входит Cв. ют отображение результатов измерений в единицах массовой ествляется автоматически.

ли определяемого компонента на входе газоанализатора, %

1)    Допускается поставка газо диапазона измерений Св, не указанн ной). Пределы допускаемой абсолю формуле ±(0,01-Св + k-Свх) % (млн-1) делов допускаемой погрешности дл

Газоанализаторы обеспечива концентрации мг/м3, пересчет осущ

2)    Свх - значение объемной до или млн-1.

Таблица 6 - Диапазоны измерений и пределы допускаемой погрешности газоанализаторов исполне ния LaserGas iQ2 Vulcan

Определяемый компонент

Диапазон измерений объемной доли определяемого компонента 1)

Пределы допускаемой абсолютной погрешности, объемная доля определяемого компонента

Кислород (O2)

от 0 до 5 %

±(0,05 + 0,05Свх) %

от 0 до 25 %

±(0,25 + 0,05Свх) %

Оксид углерода (CO)

от 0 до 100 млн-1

±(3 + 0,05Свх) млн-1

от 0 до 10000 млн-1

±(100 + 0,05^вх) млн-1

Метан (CH4)

от 0 до 1 %

±(0,01 + 0,05Свх) %

от 0 до 5 %

±(0,05+ 0,05Свх) %

Таблица 7 - Диапазоны измерений и пределы допускаемой погрешности газоанализаторов исполнения LaserGas iQ2 X-stack_

Определяемый компонент

Диапазон измерений объемной доли определяемого компонента 1)

Пределы допускаемой абсолютной погрешности, объемная доля определяемого компонента

Кислород (O2)

от 0 до 2 %

±(0,02 + 0,05Свх) %

от 0 до 25 %

±(0,25 + 0,05Свх) %

Оксид углерода (CO)

от 0 до 100 млн-1

±(3 + 0,05Свх) млн-1

от 0 до 20000 млн-1

±(200 + 0,05^вх) млн-1

Метан (CH4)

от 0 до 1 %

±(0,01 + 0,05Свх) %

от 0 до 10 %

±(0,1+ 0,05Свх) %

анализаторов с диапазонами измерений с верхней границей юй в таблице (не менее минимальной и не более максималь-тной погрешности для таких диапазонов рассчитываются по , где «k» соответствует коэффициенту в формуле расчета прея диапазона, указанного в таблице, в который входит Cв ют отображение результатов измерений в единицах массовой ествляется автоматически.

ли определяемого компонента на входе газоанализатора, %

1)    Допускается поставка газо диапазона измерений Св, не указанн ной). Пределы допускаемой абсолю формуле ±(0,01-Св + k-Свх) % (млн-1) делов допускаемой погрешности дл

Газоанализаторы обеспечива концентрации мг/м3, пересчет осущ

2)    Свх - значение объемной до или млн-1.

Таблица 8 - Метрологические характеристики газоанализаторов

Наименование характеристики

Значение

Предел допускаемого времени установления выходного сигнала по уровню 0,9 С^дХ с:

LaserGas II SP / LaserGas II SP Compact

2

LaserGas II MP

20

LaserGas Q

2

LaserGas iQ2 X-stack / LaserGas iQ2 Vukan

5

Время прогрева, мин, не более

60

Таблица 9 - Основные технические характеристики газоанализаторов

Наименование характеристики

Значение

Длина оптического пути, м:

LaserGas II SP

от 0,5 до 20

LaserGas II SP Hydrogen

от 0,7 до 5

LaserGas II SP Compact

от 0,1 до 1

LaserGas II MP

2,7 / 11,4 *

LaserGas Q

от 0,5 до 6

LaserGas iQ2 X-stack

до 20

LaserGas iQ2 Vukan

1

Напряжение питания переменным током частотой 50/60 Гц при питании от

сети, В

от 100 до 240

Потребляемый электрический ток при питании от сети, А, не более

0,36

Диапазон напряжения питания постоянным током от блока питания, В

от 18 до 30

Потребляемая электрическая мощность, Вт, не более

30

Наименование характеристики

Значение

Маркировка взрывозащиты: LaserGas II SP, MP

1Ex pxb [op is Ga] IIC T4 Gb X и/или Ex pxb [op is Da] IIIC T100°C Db X

Ех nA nC [op is Ga] IIC Т4 Gc Х и/или Ех tc [op is Da] IIIC Т100°С Dc X

LaserGas II MP

2Ех ic nA nC [op is Ga] IIC Т4 Gc X

LaserGas Q

2Ех nA nC IIC Т5 Gc Х и/или Ех tc IIC Т85°С Dc X

LaserGas iQ2

1Ex pxb IIC T5 Gb X и/или Ex pxb IIIC T100°C Db X

Степень защиты от внешних воздействий по ГОСТ 14254-2015, не ниже

IP66

Габаритные размеры и масса, не более

таблица 10

Условия эксплуатации

таблица 11

Средняя наработка на отказ, ч

24 000

Средний срок службы, лет

10

* Длина оптического пути определяется изготовителем при заказе.

Таблица 10 - Габаритные размеры и масса газоанализаторов

Исполнение газоанализатора

Габаритные размеры, мм

Масса, кг

/ наименование блока

высота

ширина

глубина

LaserGas II SP: - передатчик

405

270

170

6,2

- передатчик (Ex-версия)

405

270

310

7,9

- приемник

355

125

125

3,9

- блок питания

180

85

70

1,6

LaserGas II SP Compact: - передатчик

195

270

170

4,8

- передатчик (Ex-версия)

195

270

310

6,5

- приемник

208

125

125

2,6

- блок питания

180

85

70

1,6

LaserGas II MP

500

510

215

18,4

LaserGas Q:

- передатчик

420

270

170

6,6

- приемник

265

270

170

5,7

- блок питания

180

85

70

1,6

Исполнение газоанализатора

Габаритные размеры, мм

Масса, кг

/ наименование блока

высота

ширина

глубина

LaserGas iQ2 X-stack: - передатчик

461

399

174

15

- ретрорефлектор

120*

120*

415

5

LaserGas iQ2 Vukan - основной блок

461

399

174

15

- зонд

1495,8

63,5 *

63,5 *

32

* Диаметр.

Таблица 11 - Условия эксплуатации

Исполнение газоанализатора

Диапазон температуры окружающей среды, oC

Диапазон температуры анализируемой среды, oC

Диапазон относительной влажности окружающей среды, %

Диапазон атмосферного давления, кПа

LaserGas II SP / LaserGas II SP Compact

от -20 до +55

от -20 до +1500

от 0 до 95

от 84,0 до 106,7

LaserGas II MP

от 0 до +55

от 0 до +50

LaserGas Q

от -20 до +55

от -20 до +450

LaserGas iQ2 X-stack / LaserGas iQ2 Vukan

от -40 до +55

от -40 до +1300 / от -40 до +850

Знак утверждения типа

наносится типографским способом на титульный лист руководства по эксплуатации и на табличку на корпусе газоанализатора.

Комплектность

Таблица 12 - Комплектность газоанализатора

Наименование

Обозначение

Количество

Газоанализатор промышленный LaserGas

-    LaserGas II SP / LaserGas II SP Compact;

-    LaserGas II MP;

-    LaserGas Q;

-    LaserGas iQ2 / LaserGas iQ2 Vukan.

1

Руководство по эксплуатации

-

1

Паспорт

-

1

Методика поверки

МП-242-2444-2021

1

Дополнительные инструменты и принадлежности

-

по заказу

Сведения о методах измерений

приведены в документах:

«Газоанализаторы промышленные LaserGas II MP. Руководство по эксплуатации», раздел 5; «Газоанализаторы промышленные LaserGas II SP / LaserGas II SP Compact. Руководство по эксплуатации», раздел 5;

«Газоанализаторы промышленные LaserGas iQ2. Руководство по эксплуатации», раздел 5; «Газоанализаторы промышленные LaserGas Q. Руководство по эксплуатации», раздел 5.

Нормативные документы

Государственная поверочная схема для средств измерений содержания компонентов в газовых и газоконденсатных средах, утвержденная Приказом Росстандарта от 31.12.2020 г. № 2315

ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия.

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия

Техническая документация фирмы "NEO monitors AS", Норвегия.

83417-21
Номер в ГРСИ РФ:
83417-21
Производитель / заявитель:
"NEO monitors AS", Норвегия
Год регистрации:
2021
Cрок действия реестра:
18.10.2026
Похожие СИ
86615-22
86615-22
2022
Общество с ограниченной ответственностью "Миракс" (ООО "Миракс"), Пермский край, г. Чайковский
Срок действия реестра: 29.08.2027
84381-22
84381-22
2022
Акционерное общество "Государственный научно-исследовательский химико-аналитический институт" (АО "ГосНИИхиманалит"), г. Санкт-Петербург
Срок действия реестра: 14.01.2027
84358-22
84358-22
2022
Общество с ограниченной ответственностью фирма "Медозон" (ООО фирма "Медозон"), г. Москва
Срок действия реестра: 18.01.2027
84442-22
84442-22
2022
Honeywell Analytics, Inc., США
84440-22
84440-22
2022
"ENOTEC GmbH", Германия
Срок действия реестра: 24.01.2027
84439-22
84439-22
2022
"ENOTEC GmbH", Германия
Срок действия реестра: 24.01.2027
84489-22
84489-22
2022
Компания "Picarro, Inc.", США
Срок действия реестра: 26.01.2027
84599-22
84599-22
2022
Акционерное общество "Электронстандарт-прибор" (АО "Электронстандарт-прибор"), г. Санкт-Петербург
Срок действия реестра: 18.02.2027
84679-22
84679-22
2022
"TELEDYNE OLDHAM SIMTRONICS SAS", Франция
Срок действия реестра: 22.02.2027
84673-22
84673-22
2022
Общество с ограниченной ответственностью "Миракс" (ООО "Миракс"), Пермский край, г. Чайковский
Срок действия реестра: 22.02.2027
