| Номер в госреестре | 83418-21 |
| Наименование СИ | Меры электрической емкости многозначные |
| Обозначение типа СИ | АКИП-7510 |
| Изготовитель | "IET Labs, Inc.", США |
| Год регистрации | 2021 |
| Срок свидетельства | 18.10.2026 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Меры электрической емкости многозначные АКИП-7510 (далее - меры емкости) предназначены для воспроизведений электрической ёмкости в цепях переменного тока в диапазоне частот от 100 Гц до 1 кГц.
Принцип действия мер емкости основан на воспроизведении установленных на мере емкости значений электрической ёмкости путем коммутации внутренних наборов конденсаторов.
Конструктивно меры емкости выполнены в металлическом моноблочном корпусе с питанием от сети переменного тока. Меры емкости имеют два варианта исполнения -настольный и для монтажа в 19-дюймовую приборную стойку.
Для подключения к мерам емкости используются 5 терминалов, расположенных на передней панели или на задней панели (с опцией RO). Установка значений ёмкости осуществляется вручную при помощи декадных переключателей, расположенных на передней панели, или дистанционно - при помощи команд управления (при наличии опции интерфейсов дистанционного управления). Меры емкости имеют 6 декадных переключателей с шагом одной ступени от 100 пФ до 10 мкФ. На передней панели мер емкости имеется обозначение серии АКИП-7510, модификация и заводской (серийный) номер наносится на наклейку, расположенную на задней панели мер емкости.
Меры емкости изготавливаются в двух модификациях: АКИП-7510/1 и АКИП-7510/2, отличающихся прецизионностью используемых компонентов.
Меры емкости имеют следующие опции, влияющие на общий вид:
- опция RM: вариант исполнения для монтажа в 19-дюймовую стойку;
- опция DM: цифровой дисплей (устанавливается совместно с опцией RM);
- опция RO: выходы на задней панели меры емкости;
- опции интерфейсов дистанционного управления: RS232C или GPIB, Ethernet (LAN). Общий вид мер емкости представлен на рисунках 1 и 2. Вид задней панели и схема
пломбировки от несанкционированного доступа представлены на рисунке 3. Пломба наносится на стык панелей корпуса. Пломба может устанавливаться производителем, ремонтной организацией, поверяющей организацией или организацией, эксплуатирующей данное средство измерений, в виде наклейки, мастичной или сургучной печати.
<

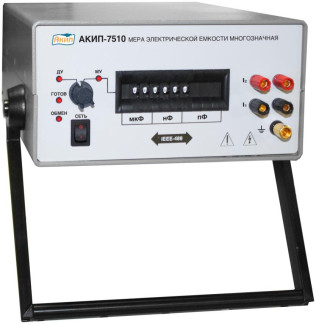

Рисунок 2 - Общий вид мер емкости с опциями RM и DM и место нанесения знака
утверждения типа (А)
Программное обеспечение (ПО) установлено на внутренний контроллер мер емкости и служит для управления режимами работы и задания значений электрической ёмкости.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений в соответствии с Р 50.2.077-2014 - «средний». Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | отсутствует |
| Номер версии (идентификационный номер ПО), не ниже | J1 |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон воспроизведения электрической ёмкости1) | от 100 пФ до 99,9999 мкФ |
| Номинальное значение частоты, Г ц - для декад с шагом одной ступени от 100 пФ до 1 мкФ - для декады с шагом одной ступени 10 мкФ | 1103 100 |
| Допускаемое отклонение от номинальной частоты, % | 10 |
| Максимальное значение начальной электрической ёмкости, пФ, не более | 15 |
| Примечание 1) Нормируется до 10 мкФ | |
| Наименование характеристики | Значение |
| Пределы допускаемой основной абсолютной погрешности воспроизведения электрической ёмкости на номинальной частоте-1), пФ - модификация АКИП-7510/1 - модификация АКИП-7510/2 | ±(0,04 С+5) ±(0,01 •С+З) |
| Пределы допускаемой дополнительной абсолютной погрешности воспроизведения электрической ёмкости в рабочем диапазоне температур окружающего воздуха2), пФ/ °С | ±410-4С |
| Нормальные условия измерений: - температура окружающего воздуха, °С - относительная влажность воздуха, %, не более - атмосферное давление, кПа | от +18 до +28 80 от 84 до 106,7 |
| Примечания С - установленное значение электрической ёмкости, пФ; 1) После вычитания действительного значения начальной ёмкости; 2) При отклонении температуры окружающего воздуха от значений при нормальных условиях измерений на каждый °С. | |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Число декад | 6 |
| Шаг ступени декады | от 100 пФ до 10 мкФ |
| Максимальное напряжение на клеммах, В - в диапазоне от 10 до 99,9999 мкФ - в диапазоне от 100 пФ до 10 мкФ не включ. | 20 100 |
| Рабочие условия применения: - температура окружающего воздуха, °С - относительная влажность воздуха (без конденсации), %, не более - атмосферное давление, кПа | от +10 до +40 80 от 84 до 106,7 |
| Напряжение питающей сети, В | от 90 до 264 |
| Частота питающей сети, Гц | от 47 до 63 |
| Потребляемая мощность, Вт, не более | 30 |
| Масса, кг, не более - вариант исполнения без опции RM - вариант исполнения с опцией RM | 2,0 4,5 |
| Габаритные размеры (ширинах высотах глубина), мм - вариант исполнения без опции RM - вариант исполнения с опцией RM | 220x120x240 483x132x315 |
наносится на переднюю панель мер емкости методом наклейки, а также на титульный лист руководства по эксплуатации типографским способом.
Таблица 4 - Комплектность мер емкости многозначных АКИП-7510
| Наименование | Обозначение | Количество, шт. |
| Мера емкости многозначная | Модификация (по заказу): АКИП-7510/1, АКИП-7510/2 | 1 |
| Сетевой шнур питания | 1 | |
| Руководство по эксплуатации | 1 | |
| Методика поверки | ПР-09-2021МП | 1 |
приведены в эксплуатационном документе - разделе «Метод измерений» руководства по эксплуатации.
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
ГОСТ 8.371-80 ГСИ. Государственный первичный эталон и общесоюзная поверочная схема для средств измерений электрической ёмкости Техническая документация изготовителя
