Трансформаторы напряжения НКФ-110, 83424-21

83424-21
Трансформаторы напряжения НКФ-110 (далее по тексту - трансформаторы напряжения) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.
Карточка СИ
Номер в госреестре 83424-21
Наименование СИ Трансформаторы напряжения
Обозначение типа СИ НКФ-110
Изготовитель Открытое акционерное общество "Запорожский завод высоковольтной аппаратуры" (ОАО "ЗЗВА"), Украина
Год регистрации 2021
МПИ (интервал между поверками) 4 года
Стоимость поверки Узнать стоимость
Описание типа скачать
Методика поверки скачать

Назначение

Трансформаторы напряжения НКФ-110 (далее по тексту - трансформаторы напряжения) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.

Описание

Принцип действия трансформаторов напряжения основан на явлении электромагнитной индукции переменного тока.

Трансформаторы напряжения состоят из магнитопровода, выполненного из электротехнической стали, первичных и вторичной обмоток с высоковольтной изоляцией, конструктивных вспомогательных деталей, соединяющих части трансформаторов напряжения в единую конструкцию. Активная часть трансформаторов напряжения находится в изоляционной покрышке, заполненной трансформаторным маслом и установленной на основание. На основании размещена информационная табличка с указанием технических данных трансформаторов напряжения.

К трансформаторам напряжения данного типа относятся три модификации трансформаторов напряжения:

-    НКФ-110-II У1, зав. № 2985, 2995, 2996;

-    НКФ-110-II ХЛ1, зав. № 3600, 3585, 3599, 3586, 3608, 3606;

-    НКФ-110 III У1, зав. № 6478, 6479, 6480.

Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер, идентифицирующий каждый экземпляр средства измерений, нанесен на маркировочной табличке в виде цифрового обозначения.

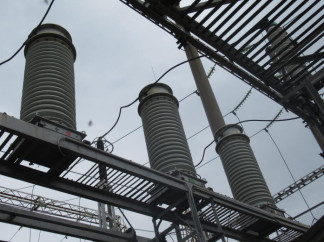

Общий вид средства измерений с указанием места пломбировки, места нанесения заводского номера приведен на рисунке 1.

Рисунок 1 - Общий вид средства измерений с указанием места пломбировки, места нанесения заводского номера

Программное обеспечение

отсутствует.

Технические характеристики

Таблица 1 - Метрологические характеристики трансформаторов напряжения НКФ-110-II У1

Наименование характеристики

Значение для заводских номеров

2985, 2995, 2996

Номинальное напряжение первичной обмотки И1ном, кВ

110/V3

Номинальное напряжение вторичной обмотки И2ном, В

100/V3

Номинальная частота Гном, Гц

50

Класс точности основной вторичной обмотки по ГОСТ 1983

0,5

Номинальная мощность основной вторичной обмотки, ВА

400

Таблица 2 - Метрологические характеристики трансформаторов напряжения НКФ-110-II ХЛ1

Наименование характеристики

Значение для заводских номеров

3600, 3585, 3599, 3586, 3608, 3606

Номинальное напряжение первичной обмотки И1ном, кВ

110/V3

Номинальное напряжение вторичной обмотки И2ном, В

100/V3

Номинальная частота Гюм, Гц

50

Класс точности основной вторичной обмотки по ГОСТ 1983

0,5

Номинальная мощность основной вторичной обмотки, ВА

400

Таблица 3 - Метрологические характеристики трансформаторов напряжения НКФ-110 III У1

Наименование характеристики

Значение для заводских номеров

6478, 6479, 6480

Номинальное напряжение первичной обмотки И1ном, кВ

110/V3

Номинальное напряжение вторичной обмотки И2ном, В

100/V3

Номинальная частота Гюм, Гц

50

Класс точности основной вторичной обмотки по ГОСТ 1983

0,2

Номинальная мощность основной вторичной обмотки, ВА

100

Наименование характеристики

Значение

Условия эксплуатации:

- температура окружающей среды, °С

для модификаций НКФ- 110-II У1, НКФ-110 III У1

для модификации НКФ-110-II ХЛ1

от -45 до +40 от -60 до +40

Знак утверждения типа

Нанесение знака утверждения типа на трансформаторы напряжения не предусмотрено. Знак утверждения типа наносится на титульный лист паспорта трансформатора напряжения типографским способом.

Комплектность

Таблица 5 - Комплектность средства измерений

Наименование

Обозначение

Количество

Трансформатор напряжения

НКФ-110

1 шт.

Паспорт

НКФ-110

1 экз.

Сведения о методах измерений

приведены в разделе «Общие сведения» паспорта трансформатора напряжения

Нормативные документы

Техническая документация изготовителя

83424-21
Номер в ГРСИ РФ:
83424-21
Производитель / заявитель:
Открытое акционерное общество "Запорожский завод высоковольтной аппаратуры" (ОАО "ЗЗВА"), Украина
Год регистрации:
2021
