Государственный реестр средств измерений

Трансформаторы напряжения емкостные DFK, 83425-21

83425-21
Трансформаторы напряжения емкостные DFK (далее по тексту - трансформаторы напряжения) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.
Карточка СИ
Номер в госреестре 83425-21
Наименование СИ Трансформаторы напряжения емкостные
Обозначение типа СИ DFK
Изготовитель "Electrotecnica Arteche Hermanos, S.A.", Испания
Год регистрации 2021
МПИ (интервал между поверками) 4 года
Стоимость поверки Узнать стоимость
Описание типа скачать
Методика поверки скачать

Назначение

Трансформаторы напряжения емкостные DFK (далее по тексту - трансформаторы напряжения) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.

Описание

Принцип действия трансформаторов напряжения основан на делении высокого напряжения переменного тока с помощью емкостного делителя. Трансформаторы напряжения относятся к классу масштабных измерительных преобразователей электрических величин.

Трансформаторы напряжения состоят из емкостного делителя напряжения и электромагнитного устройства. Емкостный делитель состоит из конденсаторов с изоляцией на основе электротехнической бумаги и полипропиленовой пленки, которые пропитаны синтетическим маслом и помещены в фарфоровые покрышки. К выходу емкостного делителя подключено электромагнитное устройство, которое состоит из последовательно включенных компенсирующего реактора с малыми потерями и электромагнитного трансформатора, имеющего секционированную первичную обмотку для точного подбора коэффициента трансформации и вторичные обмотки. Первичная и вторичные обмотки электромагнитного трансформатора разделены электростатическим экраном и помещены в герметичный алюминиевый бак, заполненный минеральным маслом. Бак электромагнитного устройства служит основанием для монтажа емкостного делителя. Высоковольтный ввод расположен на верхнем фланце емкостного делителя. Выводы вторичных обмоток помещены в контактной коробке, закрепленной сбоку электромагнитного устройства и закрытой съемной пломбируемой крышкой. На крышке размещена табличка с указанием основных характеристик.

К трансформаторам напряжения данного типа относятся две модификации трансформаторов напряжения емкостных:

-    DFK-245, зав. № 0802356/1, 0802356/2, 0802356/3, 0802356/4, 0802356/5, 0802356/6;

-    DFK-525, зав. № 0310662/1, 0310662/2, 0310662/3, 0310662/4, 0310662/5, 0310662/6, 0310662/11, 0310662/12, 0310662/14, 0410471/4, 0410471/8, 0410471/13, 0504602/1, 0504602/2, 0504602/3, 0511740/9, 0511740/10, 0511740/13, 0513230/1, 0513230/2, 0513230/3, 0513230/4, 0513230/5, 0513230/6, 0513230/7, 0513230/8, 0513230/9, 0513230/10, 0513230/11, 0513230/12, 0513230/13, 0513230/14, 0513230/15, 0717678/2, 0717678/3, 0717678/5.

Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер, идентифицирующий каждый экземпляр средства измерений, нанесен на маркировочной табличке в виде цифрового обозначения.

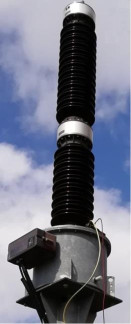

Общий вид средства измерений с указанием места пломбировки, места нанесения заводского номера приведен на рисунке 1.

Рисунок 1 - Общий вид средства измерений с указанием места пломбировки, места нанесения заводского номера

Программное обеспечение

отсутствует.

Технические характеристики

Таблица 1 - Метрологические характеристики трансформаторов напряжения емкостных DFK-245

Наименование характеристики

Значение для заводских номеров

0802356/1, 0802356/2, 0802356/3, 0802356/4, 0802356/5, 0802356/6

Номинальное напряжение первичной обмотки И1ном, кВ

220/V3

Номинальное напряжение вторичной обмотки И2ном, В

100/V3

Номинальная частота йюм, Гц

50

Класс точности основной вторичной обмотки по ГОСТ 1983

0,2; 0,5

Номинальная мощность основной вторичной обмотки, ВА

120;400

Таблица 2.1 - Метрологические характеристики трансформаторов напряжения емкостных DFK-525

Наименование характеристики

Значение для заводских номеров

0310662/1, 0310662/2, 0310662/3, 0310662/4, 0310662/5, 0310662/6, 0310662/11, 0310662/12, 0310662/14, 0504602/1, 0504602/2, 0504602/3, 0513230/1, 0513230/2, 0513230/3, 0513230/4, 0513230/5, 0513230/6, 0513230/7, 0513230/8, 0513230/9, 0513230/10, 0513230/11, 0513230/12, 0513230/13, 0513230/14, 0513230/15, 0717678/2, 0717678/3, 0717678/5

Номинальное напряжение первичной обмотки И1ном, кВ

500/V3

Номинальное напряжение вторичной обмотки И2ном, В

100/V3

Номинальная частота йюм, Гц

50

Класс точности основной вторичной обмотки по ГОСТ 1983

0,2; 0,5

Номинальная мощность основной вторичной обмотки, ВА

120;400

Таблица 2.2 - Метрологические характеристики трансформато

Лист № 3 Всего листов 4

ров напряжения емкостных DFK-525

Наименование характеристики

Значение для заводских номеров

0410471/4, 0410471/8, 0410471/13

Номинальное напряжение первичной обмотки Ulном, кВ

500/V3

Номинальное напряжение вторичной обмотки ^ном, В

100/V3

Номинальная частота Гюм, Гц

50

Класс точности основной вторичной обмотки по ГОСТ 1983

0,2

Номинальная мощность основной вторичной обмотки, ВА

20

Таблица 2.3 - Метрологические характеристики трансформато

ров напряжения емкостных DFK-525

Наименование характеристики

Значение для заводских номеров

0511740/9, 0511740/10, 0511740/13

Номинальное напряжение первичной обмотки ^ном, кВ

500/V3

Номинальное напряжение вторичной обмотки ^ном, В

100/V3

Номинальная частота Гюм, Гц

50

Класс точности основной вторичной обмотки по ГОСТ 1983

0,2

Номинальная мощность основной вторичной обмотки, ВА

75

Таблица 3 - Основные технические характеристики

Наименование характеристики

Значение

Условия эксплуатации:

- температура окружающей среды, °С

от -45 до +40

Знак утверждения типа

Нанесение знака утверждения типа на трансформаторы напряжения не предусмотрено. Знак утверждения типа наносится на титульный лист паспорта трансформатора напряжения типографским способом.

Комплектность

Таблица 4 - Комплектность средства измерений

Наименование

Обозначение

Количество

Трансформатор напряжения

DFK

1 шт.

Паспорт

DFK

1 экз.

Сведения о методах измерений

приведены в разделе «Общие сведения» паспорта трансформатора напряжения

Нормативные документы

Техническая документация изготовителя

Зарегистрировано поверок 87
Поверителей 2
Актуальность данных 21.11.2024
