Государственный реестр средств измерений

Трансформаторы тока ТФЗМ, 83426-21

83426-21
Трансформаторы тока ТФЗМ (далее по тексту - трансформаторы тока) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.
Карточка СИ
Номер в госреестре 83426-21
Наименование СИ Трансформаторы тока
Обозначение типа СИ ТФЗМ
Изготовитель ПО "Запорожтрансформатор", Украина
Год регистрации 2021
МПИ (интервал между поверками) 4 года
Стоимость поверки Узнать стоимость
Описание типа скачать
Методика поверки скачать

Назначение

Трансформаторы тока ТФЗМ (далее по тексту - трансформаторы тока) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.

Описание

Принцип действия трансформаторов тока основан на явлении электромагнитной индукции переменного тока. Ток первичной обмотки трансформаторов тока создает переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке создается ток, пропорциональный первичному току.

Трансформаторы тока представляют собой опорную конструкцию. Выводы первичной обмотки расположены в верхней части трансформатора тока. Выводы вторичной обмотки расположены на корпусе трансформатора тока и закрываются защитной металлической крышкой с целью ограничения доступа к измерительной цепи.

К трансформаторам тока данного типа относятся восемь модификаций трансформаторов

тока:

-    ТФЗМ 35А-У1, зав. № 26321, 26301;

-    ТФЗМ 35А-ХЛ1, зав. № 46608, 46651, 70729, 70735;

-    ТФЗМ 35Б-1 У1, зав. № 29269, 29246;

-    ТФЗМ 110Б-1 У1, зав. № 25864, 25854, 39075, 39052, 39054, 51386, 50291, 51390, 51504, 51517, 51541, 51500, 51433, 51510, 50840, 50615, 50473, 30511, 30466, 30939, 30509, 30495, 30515;

-    ТФЗМ 110Б-11 У1, зав. № 8713, 8730, 8733, 8387, 8397, 8394;

-    ТФЗМ 110Б-Ш У1, зав. № 5321, 5314, 5330, 5310, 5326, 5352;

-    ТФЗМ 110Б-1У У1, зав. № 1650, 836, 1537, 10822, 10986, 10707, 4101, 4283, 3492, 7240, 6936, 7237;

-    ТФЗМ 150А-I У1, зав. № 1641, 1623, 1642.

Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер, идентифицирующий каждый экземпляр средства измерений, нанесен на маркировочной табличке в виде цифрового обозначения.

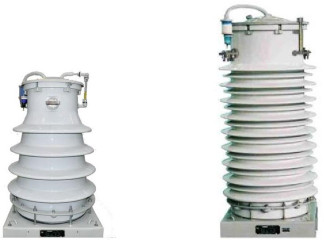

Общий вид средства измерений с указанием места пломбировки, места нанесения заводского номера приведен на рисунке 1.

ТФЗМ 35А-У1 ТФЗМ 35А-ХЛ1 ТФЗМ 35Б-1 У1

ТФЗМ 110Б-1 У1 ТФЗМ 110Б-11 У1 ТФЗМ 110Б-Ш У1 ТФЗМ 110Б-1У У1 ТФЗМ 150А-I У1

Рисунок 1 - Общий вид средства измерений с указанием места пломбировки, места нанесения заводского номера

Программное обеспечение

отсутствует.

Технические характеристики

Таблица 1 - Метрологические характеристики трансформаторов тока ТФЗМ 35А-У1

Наименование характеристики

Значение для заводских номеров

26321, 26301

Номинальное напряжение, кВ

35

Номинальный первичный ток Ьном, А

50

Номинальный вторичный ток Ьном, А

5

Номинальная частота йюм, Гц

50

Класс точности вторичных обмоток по ГОСТ 7746 для измерений и учета

0,5

Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), В-А

50

Таблица 2 - Метрологические характеристики трансформаторов тока ТФЗМ 35А-ХЛ1

Наименование характеристики

Значение для заводского номера

46608, 46651

70729, 70735

Номинальное напряжение, кВ

35

35

Номинальный первичный ток Ьном, А

200

600

Номинальный вторичный ток Ьном, А

5

5

Номинальная частота йюм, Гц

50

50

Класс точности вторичных обмоток по ГОСТ 7746 для измерений и учета

0,5

0,5

Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), В-А

50

50

Наименование характеристики

Значение для заводских номеров

29269, 29246

Номинальное напряжение, кВ

35

Номинальный первичный ток Ьном, А

100

Номинальный вторичный ток Ьном, А

5

Номинальная частота Гюм, Гц

50

Класс точности вторичных обмоток по ГОСТ 7746 для измерений и учета

0,5

Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), В-А

30

Таблица 4 - Метрологические характеристики трансформаторов тока ТФЗМ 110Б-1 У1

Наименование характеристики

Значение для заводских номеров

25864, 25854, 39075, 39052, 39054

51386, 50291, 51390, 51504, 51517, 51541, 51500, 51433, 51510, 50840, 50615, 50473, 30511, 30466, 30939, 30509, 30495, 30515

Номинальное напряжение, кВ

110

110

Номинальный первичный ток Ьном, А

300

600

Номинальный вторичный ток Ьном, А

5

5

Номинальная частота Гюм, Гц

50

50

Класс точности вторичных обмоток по ГОСТ 7746 для измерений и учета

0,5

0,5

Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), В-А

30

30

Таблица 5 - Метрологические характеристики трансформаторов тока ТФЗМ 110Б-11 У1

Наименование характеристики

Значение для заводских номеров

8713, 8730, 8733, 8387, 8397, 8394

Номинальное напряжение, кВ

110

Номинальный первичный ток Ьном, А

1000

Номинальный вторичный ток Ьном, А

1

Номинальная частота Гюм, Гц

50

Класс точности вторичных обмоток по ГОСТ 7746 для измерений и учета

0,5

Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), В-А

20

Таблица 6 - Метрологические характеристики трансформаторов тока ТФЗМ 110Б-Ш У1

Наименование характеристики

Значение для заводских номеров

5321, 5314, 5330, 5310, 5326, 5352

Номинальное напряжение, кВ

110

Номинальный первичный ток Ьном, А

1000

Номинальный вторичный ток Ьном, А

5

Номинальная частота Гюм, Гц

50

Класс точности вторичных обмоток по ГОСТ 7746 для измерений и учета

0,5

Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), В-А

20

Наименование характеристики

Значение для заводских номеров

1650, 836, 1537

10822, 10986, 10707, 4101, 4283, 3492, 7240, 6936, 7237

Номинальное напряжение, кВ

110

110

Номинальный первичный ток Ьном, А

300

600

Номинальный вторичный ток Ьном, А

5

5

Номинальная частота йюм, Гц

50

50

Класс точности вторичных обмоток по ГОСТ 7746 для измерений и учета

0,5

0,5

Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), В-А

30

30

Таблица 8 - Метрологические характеристики трансформаторов тока ТФЗМ 150А-1 У1

Наименование характеристики

Значение для заводских номеров

1641, 1623, 1642

Номинальное напряжение, кВ

150

Номинальный первичный ток Ьном, А

1200

Номинальный вторичный ток Ьном, А

5

Номинальная частота йюм, Гц

50

Класс точности вторичных обмоток по ГОСТ 7746 для измерений и учета

0,5

Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), В-А

40

Таблица 9 - Основные технические характеристики

Наименование характеристики

Значение

Условия эксплуатации:

- температура окружающей среды, °С

для модификаций ТФЗМ 35А-У1, ТФЗМ 35Б-1 У1, ТФЗМ 110Б-1 У1, ТФЗМ 110Б-11 У1, ТФЗМ 110Б-Ш У1, ТФЗМ 110Б-1У У1,

ТФЗМ 150А-1 У1

для модификации ТФЗМ 35А-ХЛ1

от -45 до +40 от -60 до +40

Знак утверждения типа

Нанесение знака утверждения типа на трансформаторы тока не предусмотрено. Знак утверждения типа наносится на титульный лист паспорта трансформатора тока типографским способом.

Комплектность

аблица 10 - Комплектность средства измерений

Наименование

Обозначение

Количество

Трансформатор тока

ТФЗМ

1 шт.

Паспорт

ТФЗМ

1 экз.

Сведения о методах измерений

приведены в разделе «Общие сведения» паспорта трансформатора тока

Нормативные документы

Техническая документация изготовителя

83426-21
Номер в ГРСИ РФ:
83426-21
Производитель / заявитель:
ПО "Запорожтрансформатор", Украина
Год регистрации:
2021
