| Номер в госреестре | 83436-21 |
| Наименование СИ | Ключи моментные предельные |
| Обозначение типа СИ | Norbar Industrial |
| Изготовитель | "Norbar Torque Tools Ltd.", Великобритания |
| Год регистрации | 2021 |
| Срок свидетельства | 26.10.2026 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Ключи моментные предельные Norbar Industrial (далее - ключи) предназначены для измерений крутящего момента силы при нормированной затяжке резьбовых соединений с правой и левой резьбой.
Принцип действия ключей основан на срабатывании механизма регулирования значения крутящего момента, расположенного внутри корпуса. Под действием приложенной к рукоятке силы при достижении заранее установленного значения крутящего момента силы ключи «переламываются» над верхней частью рукоятки, что указывает на достижение установленного крутящего момента силы.
Ключи моментные предельные Norbar Industrial модификаций 3AR, 3 AR-N, 4TH, 4AR, 4 AR-N, 4R, 4R split, 5AR, 5R, 5R-N, 5 AR-N, 5R split, 6R split, 6R-N состоят из корпуса, рукоятки, основной и дополнительной шкалы с указателем, фиксатора, предельного механизма, гнезда с замком для установки сменных инструментальных насадок или присоединительного квадрата.
Ключи моментные предельные Norbar Industrial модификаций 3AR P-TYPE, 3AR-N P-TYPE, 4TH P-TYPE, 4R P-TYPE, 4AR-N P-TYPE, 5AR P-TYPE, 5AR-N P-TYPE, 5R P-TYPE не имеют шкалы с указателем. Ключи моментные предельные Norbar Industrial модификаций 3AR P-TYPE, 3AR-N P-TYPE, 4TH P-TYPE, 4R P-TYPE, 4AR-N P-TYPE, 5AR P-TYPE, 5AR-N P-TYPE, 5R P-TYPE состоят из корпуса, рукоятки, предельного механизма, гнезда с замком для установки сменных инструментальных насадок или присоединительного квадрата.
Смена направления нагружения не приводит к смене значения деформации упругого тела ключей из-за конструктивных особенностей трещоточных головок и насадок.
Ключи выпускаются в следующих модификациях:
- 3AR, 3AR P-TYPE, 3AR-N, 3AR-N P-TYPE;
- 4AR, 4AR-N, 4AR-N P-TYPE, 4R, 4R P-TYPE, 4R split, 4TH, 4TH P-TYPE;
- 5AR, 5AR P-TYPE, 5AR-N, 5AR-N P-TYPE, 5R, 5R P-TYPE, 5R split, 5R-N, 5R-N P-
TYPE;
- 6R split, 6R-N.
Выпускаемые модификации отличаются между собой диапазонами задаваемого значения крутящего момента силы и погрешностью измерений крутящего момента силы, способами установки задаваемого значения крутящего момента силы, а также значениями некоторых технических характеристик. Ключи одной модификации могут иметь разные артикулы, которые зависят от предустановленной на производстве насадки.
Заводской номер ключа наносится методом гравировки на корпус ключа.
Нанесение знака поверки на средство измерений не предусмотрено.

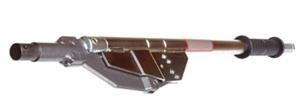

Общий вид ключей представлен на рисунке 1 - 6.
Рисунок 8 - Общий вид модификаций 4R split, 5R split, 6R split
Рисунок 1 - Общий вид модификаций 3AR 3AR P-TYPE, 4AR, 4R, 4R P-TYPE
Опломбирование ключей не производится, ограничение доступа обеспечивается конструкцией самих ключей, которая может быть вскрыта только при помощи специального инструмента.
отсутствует.
Таблица 1 - Метрологические характеристики
| Модификация | Артикул | Диапазон измерений крутящего момента, Н-м | Цена деления шкалы, Н-м | Пределы допускаемой относительной погрешности измерений крутящего момента силы по / против часовой стрелки, % |
| 3AR | 12001,12001.01 | от 100 до 500 | 10 | ±4 / ±4 |
| Модификация | Артикул | Диапазон измерений крутящего момента, Н-м | Цена деления шкалы, Н-м | Пределы допускаемой относительной погрешности измерений крутящего момента силы по / против часовой стрелки, % |
| 3AR P-TYPE | 12015 | от 100 до 500 | - | ±4 / ±4 |
| 3AR-N | 120101,120101.01, 120107, 120107.01,120102, 120108 | от 120 до 600 | 10 | ±4 / ±4 |
| 120104, 120104.01, 120105 | от 120 до 600 | - | ±4 / ±4 | |
| 3AR-N P-TYPE | 120104,120104.01, 120105 | от 120 до 600 | - | ±4 / ±4 |
| 4AR | 12007, 12007.01 | от 200 до 800 | 10 | ±4 / ±4 |
| 4AR-N | 120110, 120110.01, 120114, 120114.01 | от 200 до 800 | 10 | ±4 / ±4 |
| 120111, 120111.01 | от 200 до 800 | - | ±4 / ±4 | |
| 4AR-N P-TYPE | 120111, 120111.01 | от 200 до 800 | - | ±4 / ±4 |
| 4R | 12006, 12006.01 | от 150 до 700 | 10 | ±4 / ±4 |
| 4R P-TYPE | 12020 | от 150 до 700 | - | ±4 / ±4 |
| 4R split | 12102, 12102.01 | от 150 до 700 | 10 | ±4 / ±4 |
| 4TH | 12003 | от 130 до 550 | 10 | ±4 / ±4 |
| 12017 | от 130 до 550 | - | ±4 / ±4 | |
| 4TH P-TYPE | 12017 | от 130 до 550 | - | ±4 / ±4 |
| 5AR | 12012, 12012.01 | от 700 до 1500 | 25 | ±4 / ±4 |
| 5AR P-TYPE | 12002 | от 700 до 1500 | - | ±4 / ±4 |
| 5AR-N | 120118, 120118.01, 120119, 120119.01 | от 700 до 1500 | 20 | ±4 / ±4 |
| 5AR-N P-TYPE | 120130, 120130.01 | от 700 до 1500 | - | ±4 / ±4 |
| 5R | 12009, 12009.01 | от 300 до 1000 | 10 | ±4 / ±4 |
| 5R P-TYPE | 12023 | от 300 до 1000 | - | ±4 / ±4 |
| 5R split | 12101, 12101.01 | от 300 до 1000 | 10 | ±4 / ±4 |
| 5R-N | 120115, 120115.01, 120117, 120117.01 | от 300 до 1000 | 25 | ±4 / ±4 |
| 5R-N P-TYPE | 120116, 120116.01 | от 300 до 1000 | - | ±4 / ±4 |
| 6R split | 12100 | от 900 до 2000 | 50 | ±4 / ±4 |
| 6R-N | 120120, 120121 | от 900 до 2000 | 50 | ±4 / ±4 |
| Модификация | Артикул | Размер присоединительного квадрата или втулки цилиндрической формы, мм | Габаритные размеры (Длина), мм, не более | Масса, кг, не более |
| 3AR | 12001 | 19,05 | 913 | 5,2 |
| 12001.1 | 25,4 | |||
| 12015 | 19,05 | |||
| 3AR P-TYPE | 12015 | 19,05 | 913 | 5,2 |
| 3AR-N | 120101 | 19,05 | 1059 | 6,0 |
| 120101.01 | 25,4 | |||
| 120107 | 19,05 | |||
| 120107.01 | 25,4 | |||
| 120102 | 22* | 1032 | ||
| 120108 | ||||
| 120105 | 22* | 945 | 5,3 | |
| 3AR-N P-TYPE | 120104 | 19,05 | 972 | 6,0 |
| 120104.01 | 25,4 | |||
| 120105 | 22* | 945 | 5,3 | |
| 4AR | 12007 | 19,05 | 1254 | 6,4 |
| 12007.01 | 25,4 | |||
| 4AR-N | 120110 | 19,05 | 1319 | 6,7 |
| 120110.01 | 25,4 | |||
| 120114 | 19,05 | |||
| 120114.01 | 25,4 | |||
| 4AR-N P-TYPE | 120111 | 19,05 | 1232 | 6,7 |
| 120111.01 | 19,05 | 1232 | 6,7 | |
| 4R | 12006 | 19,05 | 1154 | 6,3 |
| 12006.01 | 25,4 | |||
| 4R P-TYPE | 12020 | 19,05 | 1154 | 6,3 |
| 4R split | 12102 | 19,05 | 1154 | 6,3 |
| 12102.01 | 25,4 | |||
| 4TH | 12003 | 22* | 938 | 4,6 |
| 4TH P-TYPE | 12017 | 22* | 938 | 4,6 |
| 5AR | 12012 | 19,05 | 1487 | 10,4 |
| 12012.01 | 25,4 | |||
| 12002 | 19,05 | 1385 | 10,4 | |
| 5AR P-TYPE | 12002 | 19,05 | 1385 | 10,4 |
| 5AR-N | 120118 | 19,05 | 1869 | 9,6 |
| 120118.01 | 25,4 | |||
| 120119 | 19,05 | |||
| 120119.01 | 25,4 | |||
| 5AR-N P-TYPE | 120130 | 19,05 | 1782 | 9,6 |
| 120130.01 | 25,4 | |||
| 5R | 12009 | 19,05 | 1475 | 7,3 |
| 12009.01 | 25,4 | |||
| 5R P-TYPE | 12023 | 19,05 | 1475 | 7,3 |
| 5R split | 12101 | 19,05 | 1475 | 7,3 |
| 12101.01 | 25,4 |
| Модификация | Артикул | Размер присоединительного квадрата или втулки цилиндрической формы, мм | Габаритные размеры (Длина), мм, не более | Масса, кг, не более |
| 5R-N | 120115 | 19,05 | 1554 | 7,4 |
| 120115.01 | 25,4 | |||
| 120117 | 19,05 | |||
| 120117.01 | 25,4 | |||
| 5R-N P-TYPE | 120116 120116.01 | 19,05 | 1467 | 7,4 |
| 6R split | 12100 | 25,4 | 1907 | 13,0 |
| 6R-N | 120120 120121 | 25,4 | 1940 | 12,75 |
| * - размер присоединительной втулки цилиндрической формы, мм | ||||
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Наработка на отказ, циклов, не менее | 5000 |
| Условия эксплуатации: | |
| - температура окружающей среды, °С | от +15 до +35 |
| - относительная влажность, % | от 25 до 75 |
| - атмосферное давление, кПа | от 86,0 до 106,0 |
наносится типографическим способом на титульный лист паспорта и/или наклейкой на корпус ключей.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Ключ моментный предельный Norbar Industrial (модификация в соответствии с заказом потребителя) | 1 шт. | |
| Футляр | - | 1 экз. |
| Паспорт | - | 1 экз. |
приведены в разделах 7, 8 документов «Ключи моментные предельные Norbar Industrial. Паспорт»
Государственная поверочная схема для средств измерений крутящего момента силы, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от «31» июля 2019 г. № 1794
Техническая документация «Norbar Torque Tools Ltd.», Великобритания.
