| Номер в госреестре | 83438-21 |
| Наименование СИ | Спектрометры аэрозольные |
| Обозначение типа СИ | APDA-372 |
| Изготовитель | HORIBA Europe GmbH, Германия |
| Год регистрации | 2021 |
| Срок свидетельства | 26.10.2026 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Спектрометры аэрозольные APDA-372 (далее - спектрометры) предназначены для измерений счётной концентрации аэрозольных частиц различного происхождения в воздухе и неагрессивных газах.
Принцип действия спектрометров - оптический. Луч, формируемый источником излучения, попадает в кювету, где рассеивается находящимися на его траектории частицами, и затем регистрируется с помощью фотодетектора. Изменение интегральной интенсивности рассеянного излучения пропорционально размеру частицы, а количество последовательных импульсов - количеству частиц. Счётная концентрация аэрозольных частиц вычисляется с помощью специализированного программного обеспечения как отношение количества зарегистрированных частиц к прокачанному через кювету объёму воздушной пробы.
Конструктивно спектрометры выполнены в едином блоке. Отбор анализируемой воздушной пробы осуществляется через внешний пробоотборный зонд с помощью встроенного насоса. Для удаления влаги из пробы зонд имеет систему обогрева с номинальной температурой +35 °С.
Управление спектрометрами осуществляется с помощью сенсорного дисплея. Результаты измерений представляются в виде дифференциальных и интегральных значений счётной концентрации частиц по каналам регистрации размеров частиц от 0,18 до 18 мкм. Предусмотрена индикация массовой концентрации аэрозольных частиц, в том числе по фракциям PM10, РМ2,5 и др. Электрическое питание осуществляется от сети переменного тока.

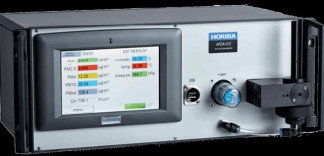

Общий вид спектрометров и место нанесения знака поверки изображены на рисунке 1. Пломбировка корпуса не предусмотрена. Идентификация средства измерений осуществляется с помощью этикеток, расположенных на задней и передней панели.
Место нанесения
Спектрометры имеют встроенное и автономное программное обеспечение (ПО). Встроенное ПО используется для обеспечения функционирования спектрометров и управления, выполнения измерений, получения, отображения и хранения результатов измерений. Автономное ПО используется для обработки результатов измерений. Уровень защиты встроенного ПО -«средний» в соответствии с Рекомендацией Р 50.2.077-2014. При нормировании метрологических характеристик учтено влияние встроенного ПО.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Встроенное ПО | |
| Идентификационное наименование ПО | APDA-372 |
| Номер версии (идентификационный номер) ПО, не ниже | 100ХХХ |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон показаний счётной концентрации аэрозольных частиц, частиц/см3 | от 0 до 4-103 |
| Диапазон измерений счётной концентрации аэрозольных частиц, частиц/см3 | от 1 до 1-103 |
| Пределы допускаемой относительной погрешности, % | ±20 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Параметры электрического питания: - напряжение сети переменного тока, В - частота сети переменного тока, Гц | 230±23 50±1 |
| Потребляемая мощность, В-А, не более | 200 |
| Габаритные размеры (без учёта зонда), мм, не более - высота - ширина - длина | 195 450 310 |
| Масса (без учёта зонда), кг, не более | 10 |
| Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность окружающего воздуха, %, не более - атмосферное давление, кПа | от +15 до +30 80 от 84 до 106,7 |
| Средний срок службы, лет | 5 |
| Средняя наработка на отказ, ч | 10000 |
наносится на корпус спектрометра с помощью наклейки и титульный лист руководства по эксплуатации методом компьютерной графики.
Таблица 4 - Комплектность анализатора
| Наименование | Обозначение | Количество |
| Спектрометр аэрозольный APDA-372 1) | - | 1 шт. |
| Автономное программное обеспечение PDAnalyze | 1 экз. | |
| Комплект принадлежностей 2) | - | 1 комп. |
| Комплект эксплуатационной документации 2) | - | 1 комп. |
| Методика поверки | МП 242-2391-2020 | 1 экз. |
| 1) Спектрометр может поставляться в комплекте с дополнительными устройствами. 2) Комплекты принадлежностей и эксплуатационной документации согласовываются при заказе. | ||
приведены в документе - руководство по эксплуатации, п. 5 «Измерение с APDA-372»
ГОСТ 8.606-2012 «ГСИ. Государственная поверочная схема для средств измерений дисперсных параметров аэрозолей, взвесей и порошкообразных материалов»
Техническая документация изготовителя
