| Номер в госреестре | 83440-21 |
| Наименование СИ | Машины координатные измерительные |
| Обозначение типа СИ | MiSTAR 555 |
| Изготовитель | Mitutoyo Corporation, Япония |
| Год регистрации | 2021 |
| Срок свидетельства | 26.10.2026 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Машины координатные измерительные MiSTAR 555 (далее КИМ) являются стационарными машинами и предназначены для измерений геометрических размеров деталей сложной формы с последующим определением отклонения формы и расположения поверхностей элементов деталей.
Принцип действия КИМ основан на поочередном измерении координат определенного числа точек поверхности детали и последующих расчетах линейных и угловых размеров, отклонений размера, формы и расположения в соответствующей системе координат.
Три направляющие измерительной машины образуют декартову базовую систему координат X, Y, Z, в которой расположена измерительная головка. Перемещение центра щупа головки измеряются цифровыми измерительными системами высокой разрешающей способности и точности. КИМ оснащены неподвижным гранитным измерительным столом, установленным на стальной раме.
Перемещение измерительной головки по направляющим вдоль осей обеспечивается электродвигателями постоянного тока. Все электродвигатели, считывающие головки, измерительные шкалы, приводные механизмы и направляющие по осям закрыты защитными панелями. КИМ оснащены встроенной системой компенсации температурных погрешностей.
КИМ MiSTAR 555 оснащаются измерительными головками PH6M и PH10(M/MQ/T/iQ), на которые устанавливаются контактные датчики TP200 или SP25M; а также измерительной головкой SP600Q. На контактный датчик SP25M устанавливается один из пяти модулей (SM25-1, SM25-2, SM25-3, SM25-4 или SM25-5) для крепления щупа.
Измерения производятся в ручном и автоматическом (ЧПУ) режимах. В ручном режиме управления перемещение головки осуществляется при помощи пульта управления. В автоматическом режиме - с помощью программного обеспечения, установленного на компьютер, по заранее составленной программе.
КИМ выпускаются одного типоразмера.
Опломбирование от несанкционированного доступа не предусмотрено.
Нанесение знака поверки на средство измерений не предусмотрено, знак поверки наносится на свидетельство о поверке.

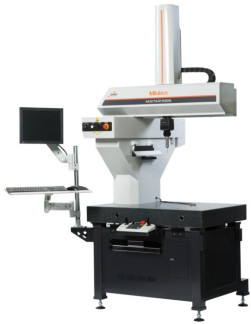

Общий вид КИМ MiSTAR 555 представлен на рисунке 1.
Общий вид маркировочной таблички представлен на рисунке 2.
COORDINATE MEASURING MACHINE
Model------- MiSTAR 555
Code No ------ 357-305
S/Order No ----- ----
Serial No ----- 61346200
Manufactured ----- 2019
C€
Mitutoyo Corporation
X
HADE IN JAPAM 20-1, Sakado I -Choee, Takatau-ku, Kaaataki -ahi
Kanagawa 213-8533. Japan
- For the EU Directive .
Authorized represenUtive and importer in the EU I
..... ' ‘
Рисунок 2 - Общий вид маркировочной таблички.
КИМ оснащены универсальным программным обеспечением (далее - ПО) MCOSMOS или MiCAT Planner.
MCOSMOS - программное обеспечение, позволяющее создавать управляющие программы для выполнения измерений на КИМ, производить анализ полученных данных, вычислять допуски и создавать графические и текстовые отчеты по результатам измерений.
MiCAT Planner - аналогичное по применению MCOSMOS.
Вычислительные алгоритмы ПО расположены в заранее скомпилированных бинарных файлах и не могут быть модифицированы. ПО блокирует редактирование для пользователей и не позволяют удалять, создавать новые элементы или редактировать измеренные значения.
Программное обеспечение является неизменным. Средства для программирования или изменения метрологически значимых функций отсутствуют.
Главной защитой ПО MCOSMOS и MiCAT Planner являются USB-ключ-заглушки -WibuKey и CodeMeter - программы, направленные на борьбу с нарушением авторских прав на компьютерное пиратство. WibuKey использует 128-битное шифрование по алгоритму FEAL, CodeMeter использует 128-битное шифрование по алгоритмам AES, RSA, SHA, ECC.
AES, RSA, SHA, FEAL, ECC - симметричные алгоритмы блочного шифрования информации, позволяющие предотвратить неавторизованное использование ПО.
Защита программного обеспечения КИМ соответствует уровню «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
| Наименование | Значение | |
| Идентификационное наименование ПО | MCOSMOS | MiCAT Planner |
| Номер версии (идентификационный номер) ПО | 4.Х и выше | 1.X и выше |
| Цифровой идентификатор ПО | - | - |
Таблица 2 - Диапазон измерений КИМ MiSTAR 555
| Характеристика | Значение |
| Диапазон измерений по осям, мм | |
| по оси X | от 0 до 570 |
| по оси Y | от 0 до 500 |
| по оси Z | от 0 до 500 |
Таблица 3 - Метрологические характеристики КИМ MiSTAR 555
| Измерительная головка | |||
| PH6M или PH1 | l0(M/MQ/T/iQ) | SP600Q | |
| SP25M | TP200 | ||
| Пределы допускаемой абсолютной погрешности объемных измерений измерительной головкой, мкм (где L - измеряемая длина в мм) | ±(2,2+3L/1000)* ±(2,9+4,5L/1000)** | ±(2,5+3L/1000)* ±(3,2+4,5L/1000)** | ±(2,5+3L/1000)* ±(3,2+4,5L/1000)** |
| Пределы допускаемой абсолютной погрешности измерительной головки, мкм | ±2,2 | ±2,5 | ±2,5 |
| Пределы допускаемой абсолютной погрешности сканирования измерительной головки, мкм/время сканирования, с | ±2,9/50 | - | ±4,5/50 |
| Примечание: * - при температуре воздуха от плюс 18 до плюс 22 °С; ** - при температуре воздуха от плюс 15 до плюс 35 °С. | |||
Таблица 4 - Технические характеристики КИМ MiSTAR 555
| Характеристика | Значение |
| Габаритные размеры, мм | |
| длина | 1122 |
| ширина | 1121 |
| высота | 2350 |
| Масса, кг | 655 |
| Масса измеряемой детали, кг, не более | 120 |
| Потребляемая мощность, Вт | 1500 |
| Напряжение сети, В | 220±20 |
| Частота переменного тока, Гц | 50 |
| Характеристики | Значение |
| Относительная влажность воздуха, %, без конденсата, не более | 70 |
| Диапазоны рабочих температур, °С | От +15 до +35 |
| Допускаемое изменение температуры: °С/ч °С/24ч | 2 2 (от +18°С до +22°С) 10 (от +15°С до +35°С) |
наносится на титульный лист руководства по эксплуатации типографским способом, а также на торец портала методом наклейки.
Таблица 6 - Комплектность КИМ MiSTAR 555
| Наименование | Количество | Обозначение |
| Машина координатная измерительная MiSTAR 555 | 1 шт. | - |
| Пульт управления | 1 шт. | - |
| Приспособления для закрепления измеряемой детали* | 1 компл. | - |
| Комплект сменных измерительных наконечников (щупов)* | 1 компл. | - |
| Калибровочная сфера | 1 шт. | |
| Руководство по эксплуатации | 1 экз. | - |
| Примечание: * - поставляется по дополнительному заказу | ||
приведены в Разделе 2 Руководства по эксплуатации
Государственная поверочная схема для средств измерений геометрических параметров поверхностей сложной формы утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 9 ноября 2018 г. №2340.
Техническая документация фирмы-изготовителя.
| Зарегистрировано поверок | 4 |
| Поверителей | 2 |
| Актуальность данных | 21.11.2024 |
