| Номер в госреестре | 83442-21 |
| Наименование СИ | Система измерений количества и параметров газа (СИКГ), поступающего на котельную ВЖК и ОБП и полигон захоронения отходов, в БПРГ ЦПС Куюмбинского месторождения |
| Обозначение типа СИ | Обозначение отсутствует |
| Изготовитель | Закрытое акционерное общество "Научно-инженерный центр Инкомсистем" (ЗАО "НИЦ "ИНКОМСИСТЕМ"), г. Казань |
| Год регистрации | 2021 |
| МПИ (интервал между поверками) | 4 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Система измерений количества и параметров газа (СИКГ), поступающего на котельную ВЖК и ОБП и полигон захоронения отходов, в БПРГ ЦПС Куюмбинского месторождения предназначена для измерений объемного расхода (объема) свободного нефтяного газа, приведенного к стандартным условиям, поступающего на котельную ВЖК и ОБП и полигон захоронения отходов, в БПРГ ЦПС Куюмбинского месторождения.
Конструктивно СИКГ состоит из одной измерительной (ИЛ) и байпасной линии с системой сбора и обработки информации (СОИ).
На ИЛ установлены следующие основные средства измерений (СИ):
- расходомер вихревой Prowirl 200, тип первичного преобразователя расхода R (регистрационный номер в Федеральном информационном фонде 58533-14);
- датчик давления Метран-150, модели 150ТАЯ (регистрационный номер в Федеральном информационном фонде 32854-13);
- датчик температуры ТСПТ Ex (регистрационный номер в Федеральном информационном фонде 57176-14);
СОИ обеспечивает сбор, хранение и обработку измерительной информации. В состав СОИ входят комплекс измерительно-вычислительный расхода и количества жидкостей и газов «АБАК+» модификации ИнКС.425210.003 (регистрационный номер в Федеральном информационном фонде 52866-13), преобразователи измерительные серии K, тип преобразователя KFD2—STC4-Ex1.20 (регистрационный номер в Федеральном информационном фонде 65857-16) и инженерная панель EMT3150A (панель оператора) фирмы «Weintek Labs.inc.». Комплекс измерительно-вычислительный расхода и количества жидкостей и газов «АБАК+» осуществляет обработку сигналов с первичных преобразователей СИ, вычисление физико-химических показателей газа (плотности, фактора сжимаемости, показателя адиабаты и коэффициента динамической вязкости) в соответствии с ГСССД МР 113-2003 «Определение плотности, фактора сжимаемости, показателя адиабаты и коэффициента динамической вязкости влажного нефтяного газа в диапазоне температур
263...500 К при давлениях до 15 МПа», расчет объема газа, приведенного к стандартным условиям, передачу информации на верхний уровень СОИ. Верхний уровень обеспечивает сбор данных о состоянии оборудования и параметрах измеряемой среды путем опроса нижнего уровня, визуализацию оборудования и параметров измеряемой среды, обработку данных, формирование отчетных документов.
СИКГ расположена в блоке подготовки и распределения газа (БПРГ).
Обеспечена возможность пломбирования, нанесения оттисков клейм или наклеек на средства измерений, входящие в состав СИКГ.
СИКГ обеспечивает выполнение следующих функций:
- измерение объема газа в рабочих условиях (м3/ч);
- вычисление объема газа, приведенного к стандартным условиям (м3/ч);
- измерение температуры (°С), абсолютного давления газа (МПа);
- регистрацию и хранение результатов измерений, формирование и печать отчетных документов.

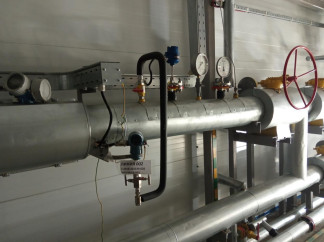

Общий вид СИКГ представлен на рисунке 1.
Программное обеспечение (далее - ПО) комплекс измерительно-вычислительный расхода и количества жидкостей и газов «АБАК+» (далее -ИВК) обеспечивает реализацию функций ИВК.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» в соответствии с Р 50.2.077-2014 «ГСИ. Испытания средств измерений в целях утверждения типа. Проверка защиты программного обеспечения».
Идентификационные данные программного обеспечения комплекса измерительновычислительного расхода и количества жидкостей и газов «АБАК+» приведены в таблице 1.
| Идентификационные данные (признаки) | Значение | ||
| Идентификационное наименование ПО | Abak.bex | ngas2015.bex | mivisc.bex |
| Номер версии (идентификационный номер) ПО | 1.0 | 1.0 | 1.0 |
| Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | 4069091340 | 3133109068 | 3354585224 |
| Идентификационное наименование ПО | mi3548.bex | ttriso.bex | AbakC2.bex |
| Номер версии (идентификационный номер) ПО | 1.0 | 1.0 | 1.0 |
| Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | 2333558944 | 1686257056 | 2555287759 |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Рабочая среда | свободный нефтяной газ |
| Диапазон измерений расхода газа в рабочих условиях, м3/ч | от 55 до 1850 |
| Диапазон измерений расхода газа в стандартных условиях, м3/ч | от 172,54 до 7866,27 |
| Пределы допускаемой относительной погрешности измерений объема газа, приведенного к стандартным условиям, % | ±2,5 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Рабочий диапазон температуры газа, °С | от +10 до +15 |
| Рабочий диапазон давления газа, МПа (абс.) | от 0,31 до 0,41 |
| Параметры электрического питания: - напряжение переменного тока, В | 220±22 |
| - частота переменного тока, Г ц | 50±1 |
| Потребляемая мощность, кВт, не более | 5,5 |
| Габаритные размеры СИКГ, мм, не более: - высота | 1600 |
| - ширина | 550 |
| - длина | 5870 |
| Масса, кг, не более | 500 |
| Условия эксплуатации: - температура окружающей среды в БПРГ, °С | от +5 до +30 |
| - относительная влажность, %, не более | 92 |
| - атмосферное давление, кПа | от 94 до 106,7 |
| Средний срок службы, лет | 16 |
| Средняя наработка на отказ, ч | 140000 |
| Режим работы СИКГ | непрерывный, |
| постоянный |
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Система измерений количества и параметров газа (СИКГ), поступающего на котельную ВЖК и ОБП и полигон захоронения отходов, в БПРГ ЦПС Куюмбинского месторождения с заводским номером 06-FE-002 | - | 1 шт. |
| «Система измерений количества и параметров газа (СИКГ), поступающего на котельную ВЖК и ОБП и полигон захоронения отходов, в БПРГ ЦПС Куюмбинского месторождения. Паспорт» | - | 1 экз. |
«ГСИ. Расход и объем природного и попутного нефтяного газов. Методика измерений СИКГ в БПРГ Куюмбинского месторождения. ООО «Славнефть-Красноярскнефтегаз», утверждена ООО Центр Метрологии «СТП», свидетельство об аттестации № 0107/1-204-311459-2019 от
01.07.2019 г, номер в реестре ФР.1.29.2019.34531.
Нормативные документы, устанавливающие требования к системе измерений количества и параметров газа (СИКГ), поступающего на котельную ВЖК и ОБП и полигон захоронения отходов, в БПРГ ЦПС Куюмбинского месторождения
Постановление Правительства РФ от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере Государственного регулирования обеспечения единства измерений»
ГОСТ Р 8.733-2011 «ГСИ. Системы измерений количества и параметров свободного нефтяного газа. Общие метрологические и технические требования»
