| Номер в госреестре | 83446-21 |
| Наименование СИ | Система измерения количества и параметров газа (СИКГ), поступающего на факел высокого давления совмещенной факельной установки ЦПС Куюмбинского месторождения |
| Обозначение типа СИ | Обозначение отсутствует |
| Изготовитель | Общество с ограниченной ответственностью "Научнопроизводственное предприятие ОЗНА Инжиниринг" (ООО "НПП ОЗНА-Инжиниринг"), г. Уфа |
| Год регистрации | 2021 |
| МПИ (интервал между поверками) | 4 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Система измерения количества и параметров газа (СИКГ), поступающего на факел высокого давления совмещенной факельной установки ЦПС Куюмбинского месторождения предназначена для измерений объемного расхода (объема) свободного нефтяного газа, приведенного к стандартным условиям, поступающего на факел высокого давления.
Конструктивно СИКГ состоит из одной измерительной (ИЛ) с системой сбора и обработки информации (СОИ).
На ИЛ установлены следующие основные средства измерений (СИ):
- расходомер-счетчика газа и пара XGF868i, одноканального исполнения (регистрационный номер в Федеральном информационном фонде №59891-15);
- датчик давления Метран-150, модели 150TA (регистрационный номер в Федеральном информационном фонде 32854-13);
- преобразователь измерительный Rosemount 3144P (регистрационный номер в Федеральном информационном фонде №56381-14);
- термопреобразователь сопротивления Rosemount 0065 (регистрационный номер в Федеральном информационном фонде №53211-13);
СОИ обеспечивает сбор, хранение и обработку измерительной информации. В состав СОИ входят вычислитель УВП-280, модификации УВП-280А.01 (регистрационный номер в Федеральном информационном фонде 53503-13). Вычислитель состоит из блока вычислений (далее - БВ) и периферийного интерфейсного контроллера (далее - ПИК). ПИК обеспечивает преобразование выходных электрических сигналов от подключаемых к нему первичных преобразователей в цифровой код, который далее поступает в БВ. БВ обеспечивает обработку результатов измерений, хранение полученной информации работу с внешними устройствами и индикацию результатов измерений и вычислений на показывающем устройстве. Вычисление физико-химических показателей газа (плотности, фактора сжимаемости, показателя адиабаты и коэффициента динамической вязкости) в соответствии с ГСССД МР 113-2003 «Определение плотности, фактора сжимаемости, показателя адиабаты и коэффициента динамической вязкости влажного нефтяного газа в диапазоне температур 263...500 К при давлениях до 15 МПа», расчет объема газа, приведенного к стандартным условиям.
Средства измерений в составе СИКГ, эксплуатируются в обогреваемых термочехлах, СОИ размещается в отпаливаемом помещении операторной.
Обеспечена возможность пломбирования, нанесения оттисков клейм или наклеек на средства измерений, входящие в состав СИКГ.
СИКГ обеспечивает выполнение следующих функций:
- измерение объема газа в рабочих условиях (м3/ч);
- вычисление объема газа, приведенного к стандартным условиям (м3/ч);
- измерение температуры (°С), абсолютного давления газа (МПа);
- регистрацию и хранение результатов измерений, формирование и печать отчетных документов.

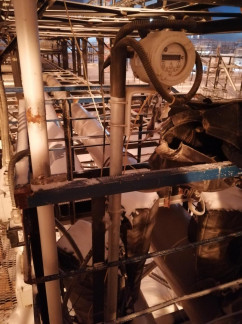

Общий вид СИКГ представлен на рисунке 1.
Программное обеспечение (далее - ПО) вычислитель УВП-280 (далее -вычислитель) обеспечивает реализацию функций вычислителя.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» в соответствии с Р 50.2.077-2014 «ГСИ. Испытания средств измерений в целях утверждения типа. Проверка защиты программного обеспечения».
Идентификационные данные программного обеспечения вычислителя УВП-280 приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО вычислителя УВП-280
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | УВП-280А.01 |
| Номер версии (идентификационный номер) ПО | 3.12 |
| Цифровой идентификатор ПО | 66AAF3DB |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Рабочая среда | свободный нефтяной газ |
| Диапазон измерений расхода газа в рабочих условиях, м3/ч | от 39157 до 214730 |
| Диапазон измерений расхода газа в стандартных условиях, м3/ч | от 64814,54 до 291025,65 |
| Пределы допускаемой относительной погрешности измерений объема газа, приведенного к стандартным условиям, % | ±5,0 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Рабочий диапазон температуры газа, °С | от - 5 до +45 |
| Рабочий диапазон давления газа, МПа (абс.) | от 0,148 до 0,15 |
| Параметры электрического питания: - напряжение переменного тока, В | 220±22 |
| - частота переменного тока, Г ц | 50±1 |
| Потребляемая мощность, кВт, не более | 5,5 |
| Габаритные размеры СИКГ, мм, не более: - высота | 2000 |
| - ширина | 800 |
| - длина | 4600 |
| Масса, кг, не более | 1680 |
| Условия эксплуатации: - температура окружающей среды в термочехлах, °С | от +5 до +30 |
| - относительная влажность, %, не более | 95 |
| - атмосферное давление, кПа | от 94 до 106,7 |
| Средний срок службы, лет | 16 |
| Средняя наработка на отказ, ч | 140000 |
| Режим работы СИКГ | непрерывный, |
| постоянный |
наносится на титульный лист паспорта СИКГ типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Система измерений количества и параметров газа (СИКГ), поступающего на факел высокого давления совмещенной факельной установки ЦПС Куюмбинского месторождения, с заводским номером 09-FT-001 | - | 1 шт. |
| «Система измерений количества и параметров газа (СИКГ), поступающего на факел высокого давления совмещенной факельной установки ЦПС Куюмбинского месторождения. Паспорт» | - | 1 экз. |
«ГСИ. Методика измерений объемного расхода и объема свободного нефтяного газа на объекте «Система измерений количества и параметров свободного нефтяного газа СИКГ-1, СИКГ-2) для совмещенной факельной установки», утверждена ФГУП «ВНИИР», свидетельство об аттестации № 01.00257-2013/139013-18 от 15.10.2018 г, номер в реестре ФР.1.29.2018.32079.
Нормативные документы, устанавливающие требования к системе измерений количества и параметров газа (СИКГ), поступающего на факел высокого давления совмещенной факельной установки ЦПС Куюмбинского месторождения
Постановление Правительства РФ от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере Государственного регулирования обеспечения единства измерений»
ГОСТ Р 8.733-2011 «ГСИ. Системы измерений количества и параметров свободного нефтяного газа. Общие метрологические и технические требования»
