| Номер в госреестре | 83448-21 |
| Наименование СИ | Трансформаторы тока |
| Обозначение типа СИ | JK ELK CN14-840 |
| Изготовитель | PFIFFNER Instrument Transformers Ltd., Швейцария |
| Год регистрации | 2021 |
| МПИ (интервал между поверками) | 8 лет |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформаторы тока JK ELK CN14-840 (далее по тексту - трансформаторы) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.
Принцип действия трансформаторов основан на явлении электромагнитной индукции переменного тока. Ток первичной обмотки трансформаторов тока создает переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке создается ток, пропорциональный первичному току.
Трансформаторы тока сконструированы специально для установки в КРУЭ и не являются обособленным узлом. Соединение с соседними модулями происходит при помощи штепсельных контактов. В качестве первичных обмоток используются токопроводы КРУЭ. Вторичные обмотки расположены на ферромагнитных кольцевидных сердечниках, смонтированных на цилиндрических основаниях. Выводы вторичных обмоток присоединены к контактам, смонтированным на клеммной колодке, которая помещена в металлический заземленный корпус. Крышка контактной коробки пломбируется для предотвращения несанкционированного доступа к клеммам. Высоковольтная изоляция внутри трансформатора тока обеспечивается за счет заполнения элегазом под давлением.
Рабочее давление контролируется датчиком плотности элегаза. В случае повышении давления свыше допустимых значений предусмотрен предохранительный клапан с разрывной мембраной.
К трансформаторам данного типа относятся трансформаторы тока JK ELK CN14-840 с заводскими номерами 2020.4643.01/001, 2020.4643.01/002, 2020.4643.01/003, 2020.4643.01/004, 2020.4643.01/005, 2020.4643.01/006, 2020.4643.01/007, 2020.4643.02/001, 2020.4643.02/002, 2020.4643.02/003, 2020.4643.02/004, 2020.4643.02/005, 2020.4643.02/006.
Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, наносится типографским методом на табличку, которая крепится на корпус клеммной колодки.
Знак поверки наносится в паспорт трансформатора и (или) свидетельство о поверке в соответствии с действующим законодательством.
Нанесение знака утверждения типа на трансформаторы не предусмотрено.

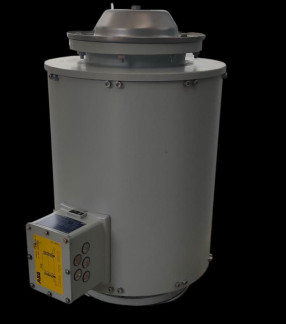

Общий вид трансформаторов с указанием места нанесения заводского номера приведен на рисунке 1. Пломбирование трансформаторов не предусмотрено.
Рисунок 1 - Общий вид трансформаторов с указанием места нанесения заводского
номера
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| 1 | 2 |
| Номинальное напряжение Ином, кВ | 220 |
| Наибольшее рабочее напряжение, кВ | 252 |
| Номинальная частота переменного тока, Гц | 50 |
| Номинальный первичный ток Ьном, А - для зав.№№2020.4643.01/001, 2020.4643.01/002, 2020.4643.01/003, 2020.4643.01/004, 2020.4643.01/005, 2020.4643.01/006, 2020.4643.01/007 для обмоток: 1,2,3,4S1 - 1,2,3,4S2 | 1200 |
| 1,2,3,4S1 - 1,2,3,4S3 | 2000 |
| -для зав.№№ 2020.4643.02/001, 2020.4643.02/002, 2020.4643.02/003, 2020.4643.02/004, 2020.4643.02/005, 2020.4643.02/006 для обмоток: 5,6S1 - 5,6S2 | 1200 |
| 5,6S1 - 5,6S3 | 2000 |
| 7,8S1 - 7,8S2 | 600 |
| 7,8S1 - 7,8S3 | 1200 |
| 1 | 2 |
| Номинальный вторичный ток Ьном, А | 1 |
| Количество вторичных обмоток | 4 |
| Классы точности вторичных обмоток: - для зав.№№ 2020.4643.01/001, 2020.4643.01/002, 2020.4643.01/003, 2020.4643.01/004, 2020.4643.01/005, 2020.4643.01/006, 2020.4643.01/007 для обмоток: | 10PR1} |
| 1,2,3,4S1 - 1,2,3,4S2 | 10PR1} |
| 1,2,3,4S1 - 1,2,3,4S3 - для зав.№№ 2020.4643.02/001, 2020.4643.02/002, 2020.4643.02/003, 2020.4643.02/004, 2020.4643.02/005, 2020.4643.02/006 для обмоток: 5,6S1 - 5,6S2 | 10PR1) |
| 5,6S1 - 5,6S3 | 10PR1) |
| 7S1 - 7S2 | 0,22) |
| 7S1 - 7S3 | 0,22) |
| 8S1 - 8S2 | 0,2S2) |
| 8S1 - 8S3 | 0,2S2) |
| Номинальная вторичная нагрузка S2ном с коэффициентом мощности cos ф2 = 0,8, ВА: - для зав.№№ 2020.4643.01/001, 2020.4643.01/002, 2020.4643.01/003, 2020.4643.01/004, 2020.4643.01/005, 2020.4643.01/006, 2020.4643.01/007 для обмоток: 1,2,3,4S1 - 1,2,3,4S2 | 30 |
| 1,2,3,4S1 - 1,2,3,4S3 | 30 |
| - для зав.№№ 2020.4643.02/001, 2020.4643.02/002, 2020.4643.02/003, 2020.4643.02/004, 2020.4643.02/005, 2020.4643.02/006 для обмоток: 5,6S1 - 5,6S2 | 30 |
| 5,6S1 - 5,6S3 | 30 |
| 7S1 - 7S2 | 20 |
| 7S1 - 7S3 | 40 |
| 8S1 - 8S2 | 10 |
| 8S1 - 8S3 | 20 |
| Номинальная предельная кратность вторичных обмоток для защиты, Кном | 30 |
| Номинальный коэффициент безопасности приборов вторичной обмотки для измерений, Кбном | 5 |
| 1) - Класс точности вторичных обмоток по ГОСТ Р МЭК 61869-2-2015 2) - Класс точности вторичных обмоток по ГОСТ 7746-2015 |
| Наименование характеристики | Значение |
| Габаритные размеры, мм, не более: - диаметр | 552 |
| - высота | 840 |
| Масса, кг, не более | 450 |
| Климатическое исполнение по ГОСТ 15150-69 | У3 |
| Условия эксплуатации: - температура окружающей среды, °С | от -30 до +40 |
наносится на титульный лист паспорта трансформатора типографским способом. Комплектность средства измерений
Таблица 3 - Комплектность трансформаторов
| Наименование | Обозначение | Количество |
| Трансформатор тока (заводские номера: 2020.4643.01/001, 2020.4643.01/002, 2020.4643.01/003, 2020.4643.01/004, 2020.4643.01/005, 2020.4643.01/006, 2020.4643.01/007, 2020.4643.02/001, 2020.4643.02/002, 2020.4643.02/003, 2020.4643.02/004, 2020.4643.02/005, 2020.4643.02/006) | JK ELK CN14-840 | 13 шт. |
| Паспорт (заводские номера: 2020.4643.01/001, 2020.4643.01/002, 2020.4643.01/003, 2020.4643.01/004, 2020.4643.01/005, 2020.4643.01/006, 2020.4643.01/007, 2020.4643.02/001, 2020.4643.02/002, 2020.4643.02/003, 2020.4643.02/004, 2020.4643.02/005, 2020.4643.02/006) | 13 экз. | |
| Методика поверки | МП-303/06-2021 | 1 экз. |
представлены в разделе «Основные технические данные и характеристики» паспорта (заводские номера: 2020.4643.01/001, 2020.4643.01/002, 2020.4643.01/003, 2020.4643.01/004, 2020.4643.01/005, 2020.4643.01/006, 2020.4643.01/007, 2020.4643.02/001, 2020.4643.02/002, 2020.4643.02/003, 2020.4643.02/004, 2020.4643.02/005, 2020.4643.02/006).
ГОСТ 7746-2015 Трансформаторы тока. Общие технические условия ГОСТ Р МЭК 61869-2-2015 Трансформаторы измерительные. Часть 2. Дополнительные требования к трансформаторам тока
