| Номер в госреестре | 83455-21 |
| Наименование СИ | Модули безопасности |
| Обозначение типа СИ | PSR |
| Изготовитель | ?ма "Phoenix Contact GmbH & Со. KG", Германия |
| Год регистрации | 2021 |
| Срок свидетельства | 26.10.2026 |
| МПИ (интервал между поверками) | 4 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Модули безопасности PSR (далее - модули) предназначены для измерений входных аналоговых сигналов напряжения постоянного тока и силы постоянного тока.
Принцип действия модулей основан на аналого-цифровом преобразовании входных аналоговых сигналов в цифровой сигнал с последующей передачей на исполнительные механизмы.
Конструктивно модули выполнены в виде печатной платы, размещенной в малогабаритном неразборном корпусе из термопластических и полимерных материалов. На корпус модуля крепятся пружинные клеммы для присоединения подводящих проводников и кабелей питания. Модули изготавливаются в корпусе одного из цветов: желтый, серый или зеленый.
Модули выпускаются в исполнениях: PSR-M-EF7-SAI4-SC и PSR-M-EF7-SAI4-PI, отличающихся габаритными размерами и внешним видом. Модули могут одновременно измерять сигналы от 4 независимых источников аналоговых сигналов. Модули используются в сочетании с базовым устройством PSR-M-B2-SDI8-SDO4-DO4-SC и/или PSR-M-B2-SDI8-SDO4-DO4-PI и настраиваются с помощью программного обеспечения.
Заводской номер наносится на корпус модулей в виде цифрового или цифро-буквенного кода любым технологическим методом.
Общий вид модулей представлен на рисунках 1-2. Нанесение знака поверки на модули в обязательном порядке не предусмотрено. Пломбирование модулей не предусмотрено.
■ ' •
■ Ш/ '
■ ,:(! '
**ii/ , j" ' ” ' i. :: .

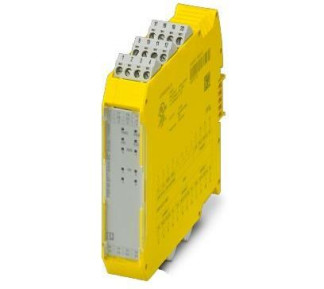

Рисунок 2 - Общий вид модулей безопасности PSR исполнения PSR-M-EF7-SAI4-PI
Программное обеспечение (далее - ПО) модулей состоит из встроенного и внешнего ПО. Встроенное ПО предназначено для функционирования модулей и является метрологически значимым. Метрологические характеристики модулей нормированы с учетом влияния ПО. Конструкция модулей исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Внешнее ПО предназначено для конфигурации модулей и является метрологически не значимым.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендациями Р 50.2.077-2014.
Идентификационные данные ПО модулей приведены в таблице 1.
Таблица 1 - Идентификационные данные встроенного и внешнего ПО
| Идентификационные данные | Значение | |
| Встроенное ПО | Внешнее ПО | |
| Идентификационное наименование ПО | PSRmodular | PSRmodular Software |
| Номер версии (идентификационный номер ПО), не ниже | 1.7.1.7 | - |
| Цифровой идентификатор ПО | - | - |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений напряжения постоянного тока, В | от 0 до 10 |
| Пределы допускаемой приведенной к верхней границе диапазона измерений основной погрешности измерений напряжения постоянного тока, % | ±1 |
| Пределы допускаемой приведенной к верхней границе диапазона измерений дополнительной погрешности измерений напряжения постоянного тока от изменения температуры окружающей среды в диапазоне рабочих температур, на каждый 1 °С, % | ±0,07 |
| Диапазоны измерений силы постоянного тока, мА | от 0 до 20 от 4 до 20 |
| Наименование характеристики | Значение |
| Пределы допускаемой приведенной к верхней границе диапазона измерений основной погрешности измерений силы постоянного тока, % | ±2 |
| Пределы допускаемой приведенной к верхней границе диапазона измерений дополнительной погрешности измерений силы постоянного тока от изменения температуры окружающей среды в диапазоне рабочих температур, на каждый 1 °С, % | ±0,07 |
| Нормальные условия измерений: - температура окружающей среды, °С - относительная влажность, %, не более | от +15 до +25 80 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Параметры электрического питания: - напряжение постоянного тока, В | 24±2 |
| Габаритные размеры (высотахдлинахширина), мм, не более: - для исполнения PSR-M-EF7-SAI4-SC; - для исполнения PSR-M-EF7-SAI4-PI | 23x113x114 23x108x114 |
| Масса, кг, не более | 0,196 |
| Рабочие условия измерений: - температура окружающей среды, °С - относительная влажность, %, не более | от -10 до +55 95 |
| Средняя наработка на отказ, ч | 200000 |
| Средний срок службы, лет | 20 |
наносится на титульный лист паспорта типографским способом и на маркировочную наклейку модулей любым технологическим способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Модуль безопасности PSR | - | 1 шт. |
| Паспорт | - | 1 экз. |
приведены в разделе 2 «Основные сведения об изделии» паспорта.
Нормативные документы, устанавливающие требования к модулям безопасности PSR
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
