| Номер в госреестре | 83461-21 |
| Наименование СИ | Трансформаторы тока |
| Обозначение типа СИ | 4MC7033 ZEK |
| Изготовитель | "Siemens AG", Германия |
| Год регистрации | 2021 |
| МПИ (интервал между поверками) | 16 лет |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформаторы тока 4MC7033 ZEK (далее - трансформаторы) предназначены для преобразования переменного тока в электрических цепях с целью передачи сигнала измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления в электрических установках переменного тока частотой 50 Гц.
Принцип действия трансформаторов основан на использовании явления электромагнитной индукции, то есть на создании электродвижущей силы (далее - ЭДС) переменным магнитным полем. Первичный ток, протекая по первичной обмотке, создает в магнитопроводе вторичной обмотки ЭДС. Так как вторичная обмотка замкнута на внешнюю нагрузку, ЭДС вызывает появление во вторичной обмотке и внешней нагрузке электрического тока, пропорционального первичному току.
Трансформаторы по принципу конструкции - шинные. Они не имеют собственной обмотки, ее роль выполняет кабель, проходящий через внутреннее окно трансформатора. Вторичные обмотки равномерно намотаны на кольцевой сердечник из пермаллоя. Корпус трансформатора выполнен из поливинилхлорида. Выводы вторичных обмоток расположены на боковой стороне корпуса трансформатора. Трансформаторы являются встроенными и устанавливаются в комплектные распределительные устройства внутренней установки электрических подстанций.
К трансформаторам данного типа относятся трансформаторы тока 4MC7033 ZEK с зав. №№ 05/04197 01, 05/04197 02, 05/04197 03, 05/04197 04.
Заводской номер наносится на маркировочную наклейку трансформаторов типографским способом в виде цифрового кода.
Общий вид трансформаторов представлен на рисунке 1. Нанесение знака поверки на трансформаторы не предусмотрено. Пломбирование трансформаторов не предусмотрено.
0

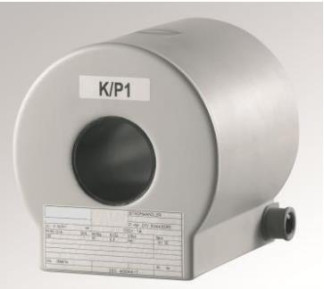

Рисунок 1 - Общий вид трансформаторов
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальный первичный ток Iihom, А | 100 |
| Номинальный вторичный ток 12ном, А | 5 |
| Классы точности вторичных обмоток по ГОСТ 7746-2001: | |
| - для измерений | 0,5 |
| - для защиты | 10Р |
| Номинальная вторичная нагрузка 52ном с индуктивно-активным коэффициентом мощности cos ф2 = 0,8, ВА: | |
| - для измерений | 10 |
| - для защиты | 7,5 |
| Номинальная частота переменного тока, Гц | 50 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Габаритные размеры (высотахдлинахширина), мм, не более | 170x160x150 |
| Масса, кг, не более | 18 |
| Рабочие условия измерений: - температура окружающей среды, °С | от -50 до +40 |
наносится на титульный лист паспорта типографским способом. Нанесение знака утверждения типа на трансформаторы не предусмотрено.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Трансформатор тока | 4MC7033 ZEK | 1 шт. |
| Паспорт | - | 1 экз. |
приведены в разделе 3 «Методы измерений» паспорта.
Нормативные документы, устанавливающие требования к трансформаторам тока 4MC7033 ZEK
ГОСТ 7746-2001 «Трансформаторы тока. Общие технические условия»
Приказ Федерального агентства по техническому регулированию и метрологии от
27.12.2018 г. № 2768 «Об утверждении Государственной поверочной схемы для средств измерений коэффициентов преобразования силы электрического тока»
| Зарегистрировано поверок | 4 |
| Поверителей | 1 |
| Актуальность данных | 17.11.2024 |
