| Номер в госреестре | 83466-21 |
| Наименование СИ | Трансформаторы напряжения трехфазной антирезонансной группы |
| Обозначение типа СИ | НАЛИ-ЭК |
| Изготовитель | Общество с ограниченной ответственностью "Электрощит-К°" (ООО "Электрощит-К°"), Калужская обл., Бабынинский р-н, п. Бабынино |
| Год регистрации | 2021 |
| Срок свидетельства | 26.10.2026 |
| МПИ (интервал между поверками) | 8 лет |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформаторы напряжения трехфазной антирезонансной группы НАЛИ-ЭК (далее -группа НАЛИ-ЭК) предназначены для работы в системах электроснабжения с изолированной нейтралью, а так же с нейтралью, заземленной через дугогасящий реактор или резистор, в цепях измерений, защиты, автоматики, управления, сигнализации переменного тока частотой 50 и 60 Гц, номинальным напряжением от 3 до 35 кВ на электрических станциях всех видов, электрических подстанциях, высоковольтных линиях и других объектах топливноэнергетического комплекса.
Принцип действия группы НАЛИ-ЭК основан на преобразовании посредством электромагнитной индукции переменного тока одного напряжения в переменный ток другого напряжения при неизменной частоте и без существенных потерь мощности. Группа НАЛИ-ЭК относится к классу масштабных измерительных преобразователей электрических величин.
Конструктивно группа НАЛИ-ЭК состоит из трех однофазных трансформаторов напряжения заземляемых ЗНОЛ-ЭК, ЗНОЛП-ЭК (с защитным предохранительным устройством), регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 68841-17. Группа НАЛИ-ЭК изготавливается в виде опорной конструкции. Выводы первичных обмоток расположены в верхней части группы НАЛИ-ЭК. Заземляемый вывод и выводы вторичных обмоток группы НАЛИ-ЭК расположены в нижней части группы НАЛИ-ЭК. Вторичные выводы укомплектованы винтами М6 с антикоррозионным покрытием. Антирезонансные свойства группы НАЛИ-ЭК обеспечиваются конструкцией и особенностями изготовления однофазных трансформаторов, входящих в состав группы НАЛИ-ЭК.
Группа НАЛИ-ЭК может поставляться как собранной на раме, так и без нее.
Группа НАЛИ-ЭК предназначена для установки в комплектных распределительных устройствах внутренней и наружной установки, камерах сборного одностороннего обслуживания, токопроводах генераторного напряжения и напряжения собственных нужд электростанций и подстанций.
Группа НАЛИ-ЭК выпускается в модификациях, отличающихся конструктивным исполнением, метрологическими и техническими характеристиками.
Структура условного обозначения модификаций группы НАЛИ-ЭК:
^ - n - принимает значения от 1 до 39 2) - x - принимает значения от 40 до 60
Серийный номер наносится на маркировочную табличку (шильд) любым технологическим способом в виде цифрового или буквенно-цифрового кода.

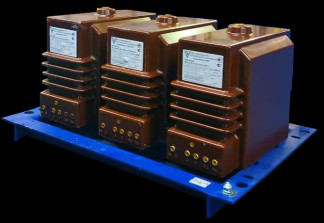

Общий вид группы НАЛИ-ЭК представлен на рисунке 1. Нанесение знака поверки на группу НАЛИ-ЭК в обязательном порядке не предусмотрено. Пломбирование группы НАЛИ-ЭК не предусмотрено.
б) группа НАЛИ-ЭК наружной установки
Рисунок 1 - Общий вид трансформаторов напряжения трехфазной антирезонансной группы
НАЛИ-ЭК
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Класс напряжения по ГОСТ 1516.1 и ГОСТ 1516.3 | от 3 до 35 |
| Наибольшее рабочее напряжение, кВ | от 3,6 до 40,5 |
| Номинальное напряжение первичной обмотки, В | от 3000 до 36000 |
| Классы точности вторичных обмоток по ГОСТ 1983-2015 | 0,2; 0,5; 1,0; 3,0; 3Р; 6Р |
| Номинальное линейное напряжение вторичных обмоток, В | от 100 до 230 |
| Номинальная трехфазная мощность вторичных обмоток, ВА, не более: в классе точности 0,2 | 105 |
| Наименование характеристики | Значение |
| Класс напряжения по ГОСТ 1516.1 и ГОСТ 1516.3 | от 3 до 35 |
| 0,5 | 240 |
| 1,0 | 300 |
| 3,0; 3Р; 6Р | 600 |
| Номинальная частота, Гц | 50 или 60 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Габаритные размеры (высотахдлинахширина), мм, не более | 817x1180x683 |
| Масса, кг, не более | 355 |
| Климатическое исполнение по ГОСТ 15150-69 | У; УХЛ; Т |
| Категория размещения по ГОСТ 15150-69 | 1; 1.1; 2; 2.1; 3; 3.1 |
| Средняя наработка до отказа, ч | 4000000 |
| Средний срок службы, лет | 30 |
наносится на титульный лист паспорта, руководства по эксплуатации типографским способом и на маркировочную табличку (шильд) любым технологическим способом.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Трансформатор напряжения трехфазной антирезонансной группы НАЛИ-ЭК | - | 1 шт. |
| Паспорт | АДШП. 1.757.000 ПС | 1 экз. |
| Руководство по эксплуатации | АДТТТП 1 757 000РЭ | 1 экз. |
приведены в разделе 1 «Назначение» руководства по эксплуатации.
ГОСТ 1983-2015 «Трансформаторы напряжения. Общие технические условия»
Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 года № 3453 «Об утверждении государственной поверочной схемы для средств измерений коэффициента масштабного преобразования и угла фазового сдвига электрического напряжения переменного тока промышленной частоты в диапазоне от 0,1/^3до 750/V3 кВ и средств измерений электрической емкости и тангенса угла потерь на напряжении переменного тока промышленной частоты в диапазоне от 1 до 500 кВ
АДШП.671242.002 ТУ «Трансформаторы напряжения трехфазной антирезонансной группы НАЛИ-ЭК. Технические условия»
| Зарегистрировано поверок | 669 |
| Поверителей | 1 |
| Актуальность данных | 16.09.2024 |
