| Номер в госреестре | 83468-21 |
| Наименование СИ | Антенны биконические измерительные |
| Обозначение типа СИ | НБА-02М |
| Изготовитель | Общество с ограниченной ответственностью "Научно-производственное предприятие НИФРИТ" (ООО "НПП НИФРИТ"), г. Москва |
| Год регистрации | 2021 |
| Срок свидетельства | 26.10.2026 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Антенны биконические измерительные НБА-02М (далее - антенны НБА-02М) предназначены для преобразования напряженности электромагнитного поля в электрические сигналы в коаксиальном тракте и в комплекте с измерительным приемником (селективным микровольтметром, анализатором спектра) — для измерений напряженности электрической составляющей электромагнитного поля.
Принцип действия антенны НБА-02М, подключаемой к измерительному приемному устройству, основан на преобразовании высокочастотного тока, наведенного электромагнитным полем на биконическом симметричном вибраторе, в напряжение переменного тока, пропорциональном напряженности электрического поля.
Сигнал с биконического симметричного вибратора через усилитель подается на выходной ВЧ соединитель, к которому подключается кабель.
Усилитель согласовывает импеданс антенны НБА-02М с волновым сопротивлением выходного ВЧ соединителя, усиливает и осуществляет частотную коррекцию сигнала, что позволяет получить необходимую величину коэффициента калибровки антенны НБА-02М в диапазоне частот от 9 кГц до 2000 МГц.
Антенны НБА-02М состоят из биконического симметричного вибратора, конструктивно объединенного с корпусом дифференциального усилителя с блоком питания (далее - усилитель).
К корпусу усилителя прикреплена ручка антенны НБА-02М, в торце которой расположен выходной ВЧ соединитель.
На ручке антенн НБА-02М имеется устройство, позволяющее закреплять антенну НБА-02М на стандартный штатив.
На корпусе усилителя расположены включатель (выключатель) питания, индикатор включения (выключения) питания, индикатор разрядки аккумуляторных батарей и разъем для подключения устройства зарядного.
Блок питания состоит из шести аккумуляторов типа АА, номинальным напряжением 1,2 В и емкостью не менее 2100 А/ч, и устройства сигнализации разряда аккумуляторов.
Для зарядки аккумуляторной батареи в комплект поставки входит устройство зарядное.
Общий вид антенны НБА-02М приведён на рисунках 1 - 3.
Схема пломбировки антенн НБА-02М от несанкционированного доступа представлена на рисунке 4.
Места нанесения заводского номера представлено на рисунке 3 .
Место нанесения знака утверждения типа представлено на рисунке 3.

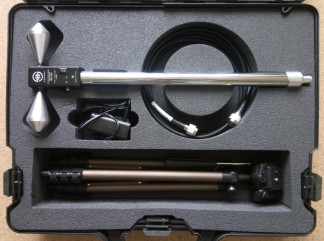

1 - антенны НБА-02М; 2 - кабель соединительный; 3 - штатив;
4 - устройство зарядное
Рисунок 1- Общий вид антенны НБА-02М в футляре (чемодане-кейсе)
1 - приемный биконический симметричный вибратор; 2 - дифференциальный усилитель с блоком питания; 3 - ручка антенны; 4 - выходной ВЧ соединитель; 5 - штатив
1 - место нанесения знака утверждения типа; 2 - место нанесения заводского номера Рисунок 3- Общий вид антенны НБА-02М. Вид спереди
1 - место пломбировки от несанкционированного доступа
Рисунок 4 - Общий вид антенны НБА-02М. Вид сзади
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон частот, МГц | от 0,009 до 2000 включ. |
| Диапазон изменений коэффициента калибровки, дБ (м-1) | от 0 до +40 |
| Пределы допускаемой погрешности коэффициента калибровки, дБ | +2,0 |
| Коэффициент стоячей волны (КСВН), не более | 2,5 |
| Максимальная измеряемая величина напряженности электрического поля (при компрессии 1 дБ), дБ (1 мкВ м-1) | 120 |
| Напряжение собственных шумов Иш при полосе пропускания А/ и среднеквадратическом детекторе, дБ (1 мкВ) | не более значений, приведенных в таблице 2 |
| Частота /, МГц | 0,009 | 0,100 | от 0,5 до 30,0 | от 100 до 2000 |
| Полоса пропускания А/, кГц | 0,2 | 9,0 | 120,0 | |
| Напряжение собственных шумов Иш, дБ (1 мкВ), не более | 3 | 3 | 30 | 25 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Напряжение питания постоянного тока | от 6,0 до 7,5 |
| Время непрерывной работы при полностью заряженной аккумуляторной батарее, ч, не менее | 10 |
| Тип выходного ВЧ соединителя | розетка N-типа |
| Номинальное значение выходного сопротивления, Ом | 50 |
| Габаритные размеры, мм, не более длина ширина высота | 510 210 40 |
| Масса, кг, не более | 0,8 |
| Рабочие условия применения температура окружающего воздуха, °С атмосферное давление, кПа (мм рт.ст.) относительная влажность окружающего воздуха, % | от +15 до +35 от 84,0 до 106,7 (от 630 до 800) от 30 до 80 |
наносится на титульные листы документов ПНРМ.464653.010 РЭ «Антенна биконическая измерительная НБА-02М. Руководство по эксплуатации» и ПНРМ.464653.010 ФО «Антенна биконическая измерительная НБА-02М. Формуляр» методом компьютерной графики и на корпус дифференциального усилителя в виде этикетки, выполненной типографским способом.
Таблица 4 - Комплектность антенны НБА-02М
| Наименование | Обозначение | Количество |
| Антенна биконическая измерительная НБА-02 | ПНРМ.464653.010 | 1 шт. |
| Кабель соединительный | ПНРМ.464653.005-04 | 1 шт. |
| Устройство зарядное | - | 1 шт. |
| Штатив* | - | 1 шт. |
| Наименование | Обозначение | Количество |
| Футляр (чемодан-кейс)* | - | 1 шт. |
| Формуляр | ПНРМ.464653.010 ФО | 1 экз. |
| Руководство по эксплуатации | ПНРМ.464653.010 РЭ | 1 экз. |
| Методика поверки | НБА-02М-2021 МП | 1 экз. |
| * поставляется по отдельному заказу | ||
приведены в разделе 8 документа ПНРМ.464653.010 РЭ «Антенна биконическая измерительная НБА-02М. Руководство по эксплуатации».
ГОСТ 8.574-2000 ГСИ. Государственная поверочная схема для средств измерений плотности потока энергии электромагнитного поля в диапазоне частот 0,3 до 148,4 ГГц
ГОСТ Р 8.805-2012 ГСИ. Государственная поверочная схема для средств измерений напряженности электрического поля в диапазоне частот от 0,0003 до 2500 МГц
ПНРМ.464653.010 ТУ Антенна биконическая измерительная НБА-02М. Технические
условия
