| Номер в госреестре | 83473-21 |
| Наименование СИ | Мультиметры цифровые серии |
| Обозначение типа СИ | U1270 |
| Изготовитель | Компания "Keysight Technologies Malaysia Sdn. Bhd", Малайзия |
| Год регистрации | 2021 |
| Срок свидетельства | 26.10.2026 |
| МПИ (интервал между поверками) | 2 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Мультиметры цифровые серии U1270 (далее по тексту - мультиметры) предназначены для измерений напряжения постоянного и переменного тока; силы постоянного и переменного тока; электрического сопротивления постоянному току; электрической емкости; частоты; температуры с помощью преобразователей термоэлектрических (термопар).
Мультиметры представляют собой многофункциональные переносные цифровые измерительные приборы (ЦИП), в которых входной аналоговый сигнал преобразуется в цифровую форму с помощью аналого-цифрового преобразователя (АЦП), обрабатывается микроконтроллером и отображается в виде результата измерений на жидкокристаллическом (LCD) дисплее.
Для измерений напряжения и силы переменного тока в мультиметрах использованы детекторы истинных среднеквадратических (True RMS) значений.
Для расширения пределов измерений силы переменного тока используются опциональные внешние токоизмерительные клещи U1583B с выходом по напряжению, подключаемые к входам мультиметра.
Для выбора режима измерений в мультиметрах используются поворотный переключатель и функциональные кнопки.
Управление процессами измерений осуществляется встроенным микроконтроллером. Результаты измерений отображаются на дисплее в цифровом виде и в виде сегментной гистограммы. Результаты измерений могут быть переданы на внешний ПК с помощью интерфейсов IR (инфракрасный порт) и Bluetooth (опционально с внешним адаптером U1177A). Также через интерфейс связи возможно дистанционное управление мультиметрами.
Мультиметры имеют сервисные функции индикации заряда батареи питания, автоматического отключения при бездействии, регистрации минимальных и максимальных значений, автоматического выбора диапазона измерений, проверки целостности цепи и проверки диодов, датчика температуры окружающей среды, регистрации данных.
Основные узлы мультиметров: входные делители, блок нормализации сигналов, АЦП, микроконтроллер, устройство управления, блок питания, клавиатура с переключателем, дисплей.
Мультиметры выпускаются в двух модификациях: U1271A, U1272A, отличающихся между собой набором выполняемых функций. Функциональные отличия модификаций представлены в таблице 1.
Конструктивно мультиметры выполнены в изолированных пластиковых корпусах прямоугольной формы.
На лицевой панели расположены дисплей, функциональные клавиши, поворотный переключатель режимов работы, входные разъемы.
На задней панели находится батарейный отсек, держатели для измерительных щупов, инфракрасный порт и подставка.
Питание мультиметров осуществляется от сменных элементов питания.

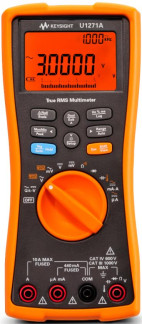

Общий вид мультиметров представлен на рисунках 1 - 3.
Пломбирование мультиметров цифровых серии U1270 не предусмотрено.
Нанесение знака поверки на мультиметры не предусмотрено.
Место нанесения заводских (серийных) номеров - на тыльной панели корпуса; способ нанесения - типографская печать на бумажной наклейке; формат - буквенно-цифровой код, состоящий из букв латинского алфавита и арабских цифр.
Рисунок 2 - Общий вид мультиметров модификации U1272A
Таблица 1 - Функциональные характеристики мультиметров
| Функциональная характеристика | Модификация | |
| U1271A | U1272A | |
| Измерение напряжения постоянного тока | Да | Да |
| Измерение напряжения переменного тока | Да | Да |
| Измерение силы постоянного тока | Да | Да |
| Измерение силы переменного тока | Да | Да |
| Измерение электрического сопротивления постоянному току | Да | Да |
| Измерение электрической емкости | Да | Да |
| Измерение частоты | Да | Да |
| Измерение температуры с помощью термопары типа K | Да | Да |
| Измерение температуры с помощью термопары типа I | Нет | Да |
| Измерение в режиме фильтра нижних частот (LPF) | Да | Да |
| Измерение в режиме с низким импедансом (Ziow) | Нет | Да |
| Память для 200 результатов измерений | Да | Нет |
| Память для 10000 результатов измерений | Нет | Да |
Мультиметры функционируют под управлением встроенного программного обеспечения (ПО), которое реализовано аппаратно и является метрологически значимым. Метрологические характеристики мультиметров нормированы с учетом влияния встроенного ПО. Встроенное ПО заносится в защищенную от записи память микроконтроллера мультиметров предприятием-изготовителем и недоступно для потребителя.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «средний» в соответствии с Р 50.2.077-2014.
Таблица 2 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | - |
| Номер версии (идентификационный номер ПО), не ниже | 3.03 |
| Цифровой идентификатор ПО | - |
Таблица 3 - Метрологические характеристики мультиметров модификации U1271A в режиме измерений напряжения постоянного тока_
| Пределы измерений | Разрешение (единица младшего разряда (е.м.р.)) | Пределы допускаемой основной абсолютной погрешности измерений, мВ, В |
| 300,00 мВ | 0,01 мВ | ±(0,0005-U+5 е.м.р.) 1} |
| 3,0000 В | 0,0001 В | ±(0,0005-U+5 е.м.р.) |
| 30,000 В | 0,001 В | ±(0,0005-U+2 е.м.р.) |
| 300,00 В | 0,01 В | |
| 1000,0 В | 0,1 В | |
| Примечания U - измеренное значение напряжения постоянного тока, мВ, В; 1) - при использовании перед измерениями функции «Null» | ||
Таблица 4 - Метрологические характеристики мультиметров модификации U1271A в режиме измерений напряжения переменного тока_
| Пределы измерений | Разрешение (единица младшего разряда (е.м.р.)) | Пределы допускаемой основной абсолютной погрешности измерений, мВ, В | ||||
| от 30 до 45 Гц включ. | св. 45 до 65 Гц включ. | св. 65 Гц до 1 кГц включ. | св. 1 до 5 кГц включ. | св. 5 до 20 кГц включ. | ||
| 300,00 мВ | 0,01 мВ | ±(0,01-U+ +25 е.м.р.) 1) | ±(0,007-U+ +20 е.м.р.) 1) | ±(0,01-U+ +25 е.м.р.) 2) 3) | ±(0,02-U+ +25 е.м.р.) | ±(0,02-U+ +40 е.м.р.) |
| 3,0000 В | 0,0001 В | |||||
| 30,000 В | 0,001 В | |||||
| 300,00 В | 0,01 В | - | ||||
| 1000,0 В | 0,1 В | - | - | |||
| Примечания U - измеренное значение напряжения постоянного тока, мВ, В; 1) - погрешность сохраняется в режиме измерений с фильтром нижних частот (LPF); 2) - погрешность сохраняется в режиме измерений с фильтром нижних частот (LPF) в диапазоне частот до 200 Г ц; 3) - в диапазоне частот св. 200 до 440 Гц включ. в режиме измерений с фильтром нижних частот (LPF) погрешность ±(0,05-U+25 е.м.р.) | ||||||
| Пределы измерений | Разрешение (единица младшего разряда (е.м.р.)) | Пределы допускаемой основной абсолютной погрешности измерений, мкА, мА, А |
| 300,00 мкА | 0,01 мкА | ±(0,002-1+5 е.м.р.) |
| 3000,0 мкА | 0,1 мкА | |
| 30,000 мА | 0,001 мА | |
| 300,00 мА | 0,01 мА | |
| 3,0000 А | 0,0001 А | ±(0,0031+10 е.м.р.) |
| 10,000 А | 0,001 А | |
| Примечание - I - измеренное значение силы постоянного тока, мкА, мА, А | ||
Таблица 6 - Метрологические характеристики мультиметров модификации U1271A в режиме измерений силы переменного тока
| Пределы измерений | Разрешение (единица младшего разряда (е.м.р.)) | Пределы допускаемой основной абсолютной погрешности измерений, мкА, мА, А |
| от 45 Гц до 2 кГц | ||
| 300,00 мкА | 0,01 мкА | ±(0,0091+25 е.м.р.) |
| 3000,0 мкА | 0,1 мкА | |
| 30,000 мА | 0,001 мА | |
| 300,00 мА | 0,01 мА | |
| 3,0000 А | 0,0001 А | ±(0,011+25 е.м.р.) |
| 10,000 А | 0,001 А | |
| Примечание - I - измеренное значение силы переменного тока, мкА, мА, А | ||
Таблица 7 - Метрологические характеристики мультиметров модификации U1271A в режиме измерений силы переменного тока с клещами токоизмерительными U1583B (опция)_
| Пределы измерений, А | Диапазон измерений, А | Разре шение, мВ/А | Пределы допускаемой основной абсолютной погрешности измерений, А | |
| от 48 до 65 Гц включ. | св. 65 Гц до 440 Гц включ. | |||
| 40 | от 0,5 до 40 | 10 | ±(0,021+0,5) | ±(0,051+0,5) |
| 400 | от 0,5 до 40 включ. | 1 | ±(0,0251+0,5) | ±(0,0451+0,5) |
| св. 40 до 200 включ. | ±(0,021+0,5) | ±(0,041+0,5) | ||
| св. 200 до 400 включ. | ±(0,0151+0,5) | ±(0,0351+0,5) | ||
| Примечание - I - измеренное значение силы переменного тока, А | ||||
| Пределы измерений | Разрешение (единица младшего разряда (е.м.р.)) | Пределы допускаемой основной абсолютной погрешности измерений, Ом, кОм, МОм |
| 300,00 Ом | 0,01 Ом | ±(0,002-R+5 е.м.р.) |
| 3,0000 кОм | 0,0001 кОм | |
| 30,000 кОм | 0,001 кОм | |
| 300,00 кОм | 0,01 кОм | |
| 3,0000 МОм | 0,0001 МОм | ±(0,006-R+5 е.м.р.) |
| 30,000 МОм | 0,001 МОм | ±(0,012-R+5 е.м.р.) |
| 100,00 МОм | 0,01 МОм | ±(0,02-R+10 е.м.р.) |
| Примечание - R - измеренное значение электрического сопротивления постоянному току, Ом, кОм, МОм | ||
Таблица 9 - Метрологические характеристики мультиметров модификации U1271A в режиме измерений электрической емкости
| Пределы измерений | Разрешение (единица младшего разряда (е.м.р.)) | Пределы допускаемой основной абсолютной погрешности измерений, нФ, мкФ, мФ |
| 10,000 нФ | 0,001 нФ | ±(0,01-С+5 е.м.р.) |
| 100,00 нФ | 0,01 нФ | ±(0,01-С+2 е.м.р.) |
| 1000,0 нФ | 0,1 нФ | |
| 10,000 мкФ | 0,001 мкФ | |
| 100,00 мкФ | 0,01 мкФ | |
| 1000,0 мкФ | 0,1 мкФ | |
| 10,000 мФ | 0,001 мФ | |
| Примечание - С - измеренное значение электрической емкости, нФ, мкФ, мФ | ||
Таблица 10 - Метрологические характеристики мультиметров модификации U1271A в режиме измерений частоты переменного тока_
| Пределы измерений | Разрешение (единица младшего разряда (е.м.р.)) | Пределы допускаемой основной абсолютной погрешности измерений, Гц, кГц |
| 99,999 Гц | 0,001 Гц | ±(0,0002-F+5 е.м.р.) |
| 999,99 Гц | 0,01 Гц | ±(0,00005-F+5 е.м.р.) |
| 9,9999 кГц | 0,1 Гц | |
| 99,999 кГц | 1 Гц | |
| 999,99 кГц | 0,01 кГц | |
| Примечание - F - измеренное значение частоты, Гц, кГц | ||
Таблица 11 - Метрологические характеристики мультиметров модификации U1271A в режиме измерений температуры с помощью преобразователей термоэлектрических (термопар) по
ГОСТ Р 8.585-2001
| Тип термопары | Диапазон измерений, °С | Разрешение (единица младшего разряда (е.м.р.)) °С | Пределы допускаемой основной абсолютной погрешности измерений, °С |
| К | от -200 до +1372 | 0,1 | ±(0,01-T+1) |
| Примечание - T - измеренное значение температуры, °С | |||
| Пределы измерений | Разрешение (единица младшего разряда (е.м.р.)) | Пределы допускаемой основной абсолютной погрешности измерений, мВ, В |
| 30,000 мВ | 0,001 мВ | ±(0,0005-U+20 е.м.р.) 1) |
| 300,00 мВ | 0,01 мВ | ±(0,0005-U+5 е.м.р.) 1) |
| 3,0000 В | 0,0001 В | ±(0,0005-U+5 е.м.р.) |
| 30,000 В | 0,001 В | ±(0,0005-U+2 е.м.р.) |
| 300,00 В | 0,01 В | |
| 1000,0 В | 0,1 В | |
| 1000,0 В 2) | 0,1 В | ±(0,01-U+20 е.м.р.) |
| Примечания U - измеренное значение напряжения постоянного тока, мВ, В; 1) - при использовании перед измерениями функции «Null»; 2) - в режиме измерений с низким импедансом (Zlow) | ||
Таблица 13 - Метрологические характеристики мультиметров модификации U1272A в режиме измерений напряжения переменного тока_
| Пределы измерений | Разрешение (единица младшего разряда (е.м.р.)) | Пределы допускаемой основной абсолютной погрешности измерений, мВ, В | ||||
| от 20 до 45 Гц включ.; св. 65 Гц до 1 кГц включ. | св. 45 до 65 Гц включ. | св. 1 до 5 кГц включ. | св. 5 до 20 кГц включ. | св. 20 до 100 кГц включ. | ||
| 30,000 мВ | 0,001 мВ | ±(0,007-U+ +25 е.м.р.) | ±(0,006-U+ +20 е.м.р.) 1) | ±(0,01-U+ +25 е.м.р.) | ±(0,01-U+ +40 е.м.р.) | ±(0,035-U+ +40 е.м.р.) 4) |
| 300,00 мВ | 0,01 мВ | |||||
| 3,0000 В | 0,0001 В | ±(0,01-U+ +25 е.м.р.) 2) 3) | ±(0,015-U+ +25 е.м.р.) | ±(0,02-U+ +40 е.м.р.) | ||
| 30,000 В | 0,001 В | |||||
| 300,00 В | 0,01 В | - | ||||
| 1000,0 В | 0,1 В | - | - | |||
| 1000,0 В 5) | 0,1 В | ±(0,02-U+ +40 е.м.р.) 6) | ±(0,02-U+ +40 е.м.р.) | - | - | - |
| Примечания U - измеренное значение напряжения постоянного тока, мВ, В; 1) - погрешность сохраняется в режиме измерений с фильтром нижних частот (LPF); 2) - погрешность сохраняется в режиме измерений с фильтром нижних частот (LPF) в диапазоне частот до 200 Г ц; 3) - в диапазоне частот св. 200 до 440 Гц включ. в режиме измерений с фильтром нижних частот (LPF) погрешность ±(0,05-U+25 е.м.р.); 4) - в диапазоне частот св. 20 кГц и при входном сигнале менее 10 % от предела измерений к погрешности прибавляется 3 е.м.р. на каждый килогерц частоты; 5) - в режиме измерений с низким импедансом (Zlow); 6) - в диапазоне частот до 440 Гц включ. | ||||||
| Пределы измерений | Разрешение (единица младшего разряда (е.м.р.)) | Пределы допускаемой основной абсолютной погрешности измерений, мкА, мА, А |
| 300,00 мкА | 0,01 мкА | ±(0,002-I+5 е.м.р.) |
| 3000,0 мкА | 0,1 мкА | |
| 30,000 мА | 0,001 мА | |
| 300,00 мА | 0,01 мА | |
| 3,0000 А | 0,0001 А | ±(0,0031+10 е.м.р.) |
| 10,000 А | 0,001 А | |
| Примечание - I - измеренное значение силы постоянного тока, мкА, мА, А | ||
Таблица 15 - Метрологические характеристики мультиметров модификации U1272A в режиме измерений силы переменного тока
| Пределы измерений | Разрешение (единица младшего разряда (е.м.р.)) | Пределы допускаемой основной абсолютной погрешности измерений, мкА, мА, А | |
| от 20 до 45 Гц включ.; св. 65 Гц до 2 кГц включ. | св. 45 до 65 Гц включ. | ||
| 300,00 мкА | 0,01 мкА | ±(0,0091+25 е.м.р.) | ±(0,0061+25 е.м.р.) |
| 3000,0 мкА | 0,1 мкА | ||
| 30,000 мА | 0,001 мА | ||
| 300,00 мА | 0,01 мА | ||
| 3,0000 А | 0,0001 А | ±(0,011+25 е.м.р.) | ±(0,0081+25 е.м.р.) |
| 10,000 А | 0,001 А | ||
| Примечание - I - измеренное значение силы переменного тока, мкА, мА, А | |||
Таблица 16 - Метрологические характеристики мультиметров модификации U1272A в режиме измерений силы переменного тока с клещами токоизмерительными U1583B (опция)_
| Пределы измерений, А | Диапазон измерений, А | Разре шение, мВ/А | Пределы допускаемой основной абсолютной погрешности измерений, А | |
| от 48 до 65 Гц включ. | св. 65 Гц до 440 Гц включ. | |||
| 40 | от 0,5 до 40 | 10 | ±(0,021+0,5) | ±(0,051+0,5) |
| 400 | от 0,5 до 40 | 1 | ±(0,0251+0,5) | ±(0,0451+0,5) |
| св. 40 до 200 | ±(0,021+0,5) | ±(0,041+0,5) | ||
| св. 200 до 400 | ±(0,0151+0,5) | ±(0,0351+0,5) | ||
| Примечание - I - измеренное значение силы переменного тока, А | ||||
| Пределы измерений | Разрешение (единица младшего разряда (е.м.р.)) | Пределы допускаемой основной абсолютной погрешности измерений, Ом, кОм, МОм |
| 30,000 Ом | 0,001 Ом | ±(0,002-R+10 е.м.р.) |
| 300,00 Ом | 0,01 Ом | ±(0,002-R+5 е.м.р.) |
| 3,0000 кОм | 0,0001 кОм | |
| 30,000 кОм | 0,001 кОм | |
| 300,00 кОм | 0,01 кОм | |
| 3,0000 МОм | 0,0001 МОм | ±(0,006-R+5 е.м.р.) |
| 30,000 МОм | 0,001 МОм | ±(0,012-R+5 е.м.р.) |
| 300,00 МОм | 0,01 МОм | ±(0,02-R+10 е.м.р.) 1) |
| Примечания R - измеренное значение электрического сопротивления постоянному току, Ом, кОм, МОм; 1) - в диапазоне измерений св. 100 до 300 МОм погрешность ±(0,08-R+10 е.м.р.) | ||
Таблица 18 - Метрологические характеристики мультиметров модификации U1272A в режиме измерений электрической емкости
| Пределы измерений | Разрешение (единица младшего разряда (е.м.р.)) | Пределы допускаемой основной абсолютной погрешности измерений, нФ, мкФ, мФ |
| 10,000 нФ | 0,001 нФ | ±(0,01-С+5 е.м.р.) |
| 100,00 нФ | 0,01 нФ | ±(0,01-С+2 е.м.р.) |
| 1000,0 нФ | 0,1 нФ | |
| 10,000 мкФ | 0,001 мкФ | |
| 100,00 мкФ | 0,01 мкФ | |
| 1000,0 мкФ | 0,1 мкФ | |
| 10,000 мФ | 0,001 мФ | |
| Примечание - С - измеренное значение электрической емкости, нФ, мкФ, мФ | ||
Таблица 19 - Метрологические характеристики мультиметров модификации U1272A в режиме измерений частоты переменного тока_
| Пределы измерений | Разрешение (единица младшего разряда (е.м.р.)) | Пределы допускаемой основной абсолютной погрешности измерений, Гц, кГц |
| 99,999 Гц | 0,001 Гц | ±(0,0002-F+5 е.м.р.) |
| 999,99 Гц | 0,01 Гц | ±(0,00005-F+5 е.м.р.) |
| 9,9999 кГц | 0,1 Гц | |
| 99,999 кГц | 1 Гц | |
| 999,99 кГц | 0,01 кГц | |
| Примечание - F - измеренное значение частоты, Гц, кГц | ||
ГОСТ Р 8.585-2001
| Тип термопары | Диапазон измерений, °С | Разрешение (единица младшего разряда (е.м.р.)) °С | Пределы допускаемой основной абсолютной погрешности измерений, °С |
| К | от -200 до +1372 | 0,1 | ±(0,01-T+1) |
| J | от -210 до +1200 | ||
| Примечание - T - измеренное значение температуры, °С | |||
Таблица 21 - Температурный коэффициент
| Модификация | Температурный коэффициент, /°С |
| U1271A | 0,05 |
| U1272A | 0,05 |
Таблица 22 - Основные технические характеристики
| Наименование характеристики | Значение |
| Параметры электрического питания: - напряжение постоянного тока, В | 6 1) |
| Габаритные размеры, мм, (длинахширинахвысота) | 207x92x59 |
| Масса, кг: модификация U1271A модификация U1272A | 0,518 2) 0,520 2) |
| Нормальные условия измерений: - температура окружающего воздуха, °С - относительная влажность воздуха, % | от +18 до +28 до 80 |
| Рабочие условия измерений: - температура окружающего воздуха, °С - относительная влажность воздуха, % | от -20 до +55 80 при температуре +30 °С |
| Средний срок службы, лет | 10 |
| Средняя наработка на отказ, ч | 10 000 |
| Примечания: 1) - питание от четырех батарей типоразмера AAA; 2) - с батареями питания | |
нанесение знака утверждения типа на средство измерений не предусмотрено. Знак утверждения типа наносится на титульный лист руководства по эксплуатации типографским способом.
Таблица 23 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Мультиметр цифровой серии U1270 (модификация по заказу) | U1271A, U1272A | 1 шт. |
| Измерительные кабели с пробниками | - | 2 шт. |
| Термопара типа «К» с адаптером | - | 1 шт. |
| Батарея питания | AAA | 4 шт. |
| Руководство по эксплуатации | - | 1 экз. |
приведены в руководстве по эксплуатации в разделе 2 «Процесс измерения».
Нормативные документы, устанавливающие требования к мультиметрам цифровым серии U1270
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»
ГОСТ 14014-91 «Приборы и преобразователи измерительные цифровые напряжения, тока, сопротивления. Общие технические требования и методы испытаний»
ГОСТ 8.027-2001 «ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы»
Приказ Федерального агентства по техническому регулированию и метрологии от
29 мая 2018 г. № 1053 «Об утверждении государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10-1 до 2-109 Гц»
Приказ Федерального агентства по техническому регулированию и метрологии от
01 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1 • 10-16 до 100 А»
Приказ Федерального агентства по техническому регулированию и метрологии от 14 мая 2015 г. № 575 «Об утверждении государственной поверочной схемы для средств измерений силы переменного электрического тока от 1 • 10-16 до 100 А в диапазоне частот от 1-10"1 до 1-106 Гц»
Приказ Федерального агентства по техническому регулированию и метрологии от
30 декабря 2019 г. № 3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»
ГОСТ 8.371-80 «ГСИ. Государственный первичный эталон и общесоюзная поверочная схема для средств измерений электрической емкости»
Приказ Федерального агентства по техническому регулированию и метрологии от 31 июля 2018 г. № 1621 «Об утверждении Государственной поверочной схемы для средств измерений времени и частоты»
| Зарегистрировано поверок | 9 |
| Поверителей | 3 |
| Актуальность данных | 21.11.2024 |
