Государственный реестр средств измерений

Манометр грузопоршневой МП-6, 83474-21

83474-21
Манометр грузопоршневой МП-6 (далее по тексту - манометр) предназначен для создания и измерений избыточного давления при поверке и калибровке средств измерений в диапазоне значений избыточного давления от 0,04 до 0,6 МПа методом непосредственного сличения.
Карточка СИ
Номер в госреестре 83474-21
Наименование СИ Манометр грузопоршневой
Обозначение типа СИ МП-6
Изготовитель Федеральное бюджетное учреждение "Государственный региональный центр стандартизации, метрологии и испытаний в Республике Татарстан" (ФБУ "ЦСМ Татарстан"), г. Казать
Год регистрации 2021
МПИ (интервал между поверками) 2 года
Описание типа скачать
Методика поверки скачать

Назначение

Манометр грузопоршневой МП-6 (далее по тексту - манометр) предназначен для создания и измерений избыточного давления при поверке и калибровке средств измерений в диапазоне значений избыточного давления от 0,04 до 0,6 МПа методом непосредственного сличения.

Описание

Принцип действия манометра заключается в уравновешивании усилия на неуплотненный поршень, создаваемого измеряемым давлением, весом поршня с грузоприемным устройством и специальных грузов.

В состав манометра входят: устройство для создания давления (УСД), измерительная поршневая система (ИПС), комплект грузов и отчетное устройство для наблюдения за взаимным расположением поршней с блоком питания.

УСД предназначено для создания и поддержания давления в гидростатической системе манометра. Давление создается с помощью ручного насоса, предназначенного для предварительного заполнения гидравлической системы, и винтового пресса для точного задания давления. ИПС манометра и поверяемого средства измерений устанавливаются на стойки УСД. В качестве рабочей среды используется трансформаторное масло.

ИПС манометра состоит из корпуса, цилиндра, ограничивающей втулки и поршня с грузоприемным устройством. Для устранения влияния «сухого» трения между поршнем и цилиндром в процессе измерений поршень с грузоприемным устройством и грузами приводят во вращение. Положение равновесия фиксируется с помощью отчетного устройства.

Комплект грузов предназначен для уравновешивания измеряемого давления.

Заводской номер наносится в формате цифрового обозначения на корпус манометра методом наклейки или иным методом, что обеспечивает идентификацию манометра.

Пломбировка корпуса манометра не предусмотрена.

Общий вид манометра приведен на рисунке 1 .

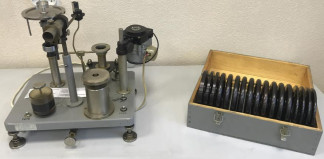

Рисунок 1 - Общий вид манометра грузопоршневого МП-6

Программное обеспечение

отсутствует.

Технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики

Значение

Верхний предел измерений избыточного давления, МПа (кгс/см2)

0,6 (6)

Нижний предел измерений избыточного давления, МПа (кгс/см2)

0,04 (0,4)

Пределы допускаемой погрешности измерений избыточного давления, % (1)

±0,005

Номинальное значение приведенной площади поршня, см2

1

Скорость опускания поршня, мм/мин, не более

0,5

Продолжительность свободного вращения поршня, мин, не менее

4

Порог реагирования, Па, не более

3

(1) В основном диапазоне измерений от 0,1Pmax до Pmax погрешность нормируется в % от измеряемой величины; в дополнительном диапазоне измерений от Pmin до 0,1Pmax погрешность нормируется в % от 0,1Pmax (где Pmax - верхний предел диапазона измерений; Pmin - нижний предел диапазона измерений).

Таблица 2 - Основные технические характеристики

Наименование характеристики

Значение

Рабочая среда

Трансформаторное

масло

Габаритные размеры, мм, не более

- высота

390

- длина

425

- ширина

390

Масса без комплекта грузов, кг, не более

25

Номинальная масса поршня с грузоприёмным устройством, кг

0,4

Условия эксплуатации:

- температура окружающей среды, °С

от +18 до +22

- относительная влажность, %,

от 40 до 80

- атмосферное давление, кПа

от 84 до 106,7

Знак утверждения типа

наносится на корпус манометра грузопоршневого МП-6 методом наклейки или иным методом и на титульный лист паспорта и руководства по эксплуатации типографским способом.

Таблица 3 - Комплектность манометра грузопоршневого МП-6

Наименование частей

Обозначение

Количество

Измерительная поршневая система

-

1 шт.

Устройство для создания давления

-

1 шт.

Комплект грузов

-

1 компл.

Отчетное устройство для наблюдения за взаимным расположением поршней с блоком питания

-

1 шт.

Комплект запасных и сменных частей

-

1 компл.

Паспорт

ТЦСМ-000-001 ПС

1 экз.

Руководство по эксплуатации

ЭД 2010-002

1 экз.

Методика поверки

МП 231-0091-2021

1 экз.

Сведения о методах измерений

приведены в руководстве по эксплуатации манометра в разделе 3 «Порядок работы».

Нормативные документы

Государственная поверочная схема для средств измерений избыточного давления до 4000 МПа, утвержденная Приказом № 1339 от 29.06.2018 г.

Зарегистрировано поверок 2
Поверителей 1
Актуальность данных 06.11.2024
