| Номер в госреестре | 83475-21 |
| Наименование СИ | Манометр грузопоршневой |
| Обозначение типа СИ | МП-60 |
| Изготовитель | Федеральное бюджетное учреждение "Государственный региональный центр стандартизации, метрологии и испытаний в Республике Татарстан" (ФБУ "ЦСМ Татарстан"), г. Казань |
| Год регистрации | 2021 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Манометр грузопоршневой МП-60 (далее по тексту - манометр) предназначен для создания и измерений избыточного давления при поверке и калибровке средств измерений в диапазоне значений избыточного давления от 0,1 до 6 МПа методом непосредственного сличения.
Принцип действия манометра заключается в уравновешивании усилия на неуплотненный поршень, создаваемого измеряемым давлением, весом поршня с грузоприемным устройством и специальных грузов.
В состав манометра входят: устройство для создания давления (УСД), измерительная поршневая система (ИПС), комплект грузов и отчетное устройство для наблюдения за взаимным расположением поршней с блоком питания.
УСД предназначено для создания и поддержания давления в гидростатической системе манометра. Давление создается с помощью ручного насоса, предназначенного для предварительного заполнения гидравлической системы, и винтового пресса для точного задания давления. ИПС манометра и поверяемого средства измерений устанавливаются на стойки УСД. В качестве рабочей среды используется трансформаторное масло.
ИПС манометра состоит из корпуса, цилиндра, ограничивающей втулки и поршня с грузоприемным устройством. Для устранения влияния «сухого» трения между поршнем и цилиндром в процессе измерений поршень с грузоприемным устройством и грузами приводят во вращение. Положение равновесия фиксируется с помощью отчетного устройства.
Комплект грузов предназначен для уравновешивания измеряемого давления.
Заводской номер наносится в формате цифрового обозначения на корпус манометра методом наклейки или иным методом, что обеспечивает идентификацию манометра.
Пломбировка корпуса манометра не предусмотрена.

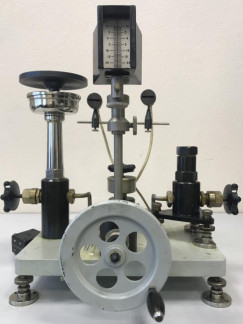

Общий вид манометра приведен на рисунке 1 . Общий вид комплекта грузов из состава манометра приведен на рисунке 2.
Рисунок 1 - Общий вид манометра Рисунок 2 - Общий вид комплекта грузов из
грузопоршневого МП-60 состава манометра грузопоршневого МП-60
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Верхний предел измерений избыточного давления, МПа (кгс/см2) | 6 (60) |
| Нижний предел измерений избыточного давления, МПа (кгс/см2) | 0,1 (1) |
| Пределы допускаемой погрешности измерений избыточного давления, % (1) | ±0,005 |
| Номинальное значение приведенной площади поршня, см2 | 1 |
| Скорость опускания поршня, мм/мин, не более | 1,5 |
| Продолжительность свободного вращения поршня, мин, не менее | 6 |
| Порог реагирования, Па, не более | 30 |
| (1) В основном диапазоне измерений от 0,1Pmax до Pmax погрешность нормируется в % от измеряемой величины; в дополнительном диапазоне измерений от Рmin до 0,1Pmax погрешность нормируется в % от 0,1Pmax (где Pmax - верхний предел диапазона измерений; Рmin - нижний предел диапазона измерений). | |
| Наименование характеристики | Значение |
| Рабочая среда | Трансформаторное масло |
| Габаритные размеры, мм, не более - высота | 415 |
| - длина | 450 |
| - ширина | 430 |
| Масса без комплекта грузов, кг, не более | 20 |
| Номинальная масса поршня с грузоприёмным устройством, кг | 1,0 |
| Условия эксплуатации: - температура окружающей среды, °С | от +18 до +22 |
| - относительная влажность, % | от 40 до 80 |
| - атмосферное давление, кПа | от 84 до 106,7 |
наносится на корпус манометра грузопоршневого МП-60 методом наклейки или иным методом и на титульный лист паспорта и руководства по эксплуатации типографским способом.
Таблица 3 - Комплектность манометра грузопоршневого МП-60
| Наименование частей | Обозначение | Количество |
| Измерительная поршневая система | - | 1 шт. |
| Устройство для создания давления | - | 1 шт. |
| Комплект грузов | - | 1 компл. |
| Отчетное устройство для наблюдения за взаимным расположением поршней с блоком питания | - | 1 шт. |
| Комплект запасных и сменных частей | - | 1 компл. |
| Паспорт | ТЦСМ-000-002 ПС | 1 экз. |
| Руководство по эксплуатации | ЭД 2010-001 | 1 экз. |
| Методика поверки | МП 231-0092-2021 | 1 экз. |
приведены в руководстве по эксплуатации манометра в разделе 3 «Порядок работы».
Государственная поверочная схема для средств измерений избыточного давления до 4000 МПа, утвержденная Приказом Росстандарта № 1339 от 29.06.2018 г.
| Зарегистрировано поверок | 2 |
| Поверителей | 1 |
| Актуальность данных | 21.11.2024 |
