| Номер в госреестре | 83492-21 |
| Наименование СИ | Датчики температуры сопротивления |
| Обозначение типа СИ | СТ8-80 |
| Изготовитель | "Te.ma. S.r.l.", Италия |
| Год регистрации | 2021 |
| Срок свидетельства | 26.10.2026 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Датчики температуры сопротивления СТ8-80 (далее - ТС) предназначены для измерений температуры жидких сыпучих и газообразных сред, которые не являются агрессивными по отношению к защитным рукаву или гильзе.
Принцип действия основан на явлении изменения электрического сопротивления при изменении температуры измеряемой среды.
ТС состоят из измерительной вставки, внутри которой размещен чувствительный элемент, соединительной головки (или без нее), удлинителя (или без него) с различными видами присоединений к объектам измерений (в зависимости от заказа). Для измерения температуры при высоких давлениях и скоростях среды предусмотрены защитные гильзы, конструкция которых зависит от параметров измеряемой среды.
По способу контакта с измеряемой средой ТС соответствуют погружаемому исполнению, по условиям эксплуатации - стационарному исполнению, по отношению к измеряемой среде -герметичные.

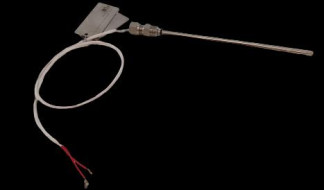

Общий вид ТС представлен на рисунке 1. Пломбирование ТС не предусмотрено.
Серийные номера наносятся на идентификационную табличку, прикрепленную к кабелю ТС.
Знак утверждения типа наносится на идентификационную табличку, прикрепленную к кабелю ТС. Идентификационная табличка представлена на рисунке 2.
Знак поверки наносится в паспорт на ТС и (или) на свидетельство о поверке в соответствии с Порядком проведения поверки, установленным нормативно-правовыми актами в области обеспечения единства измерений.
ч
Место нанесения серийного номера
Рисунок 2 - Идентификационная табличка ТС
Место нанесения знака утверждения типа
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений температуры, °С | от -196 до +850 |
| Условное обозначение НСХ по ГОСТ 6651-2009/МЭК 60751 | Pt100, Pt1000, Pt500 |
| Температурный коэффициент ТС а, °С-1 | 0,00385 |
| Пределы допускаемых отклонений от НСХ чувствительного элемента ТС по ГОСТ 6651-2009/МЭК 60751, °С - для класса допуска «AA» - для класса допуска «А» - для класса допуска «В» - для класса допуска «С» | ±(0,1 +0,0017 • |t|) ±(0,15+0,002 • |t|) ±(0,3+0,005 • |t|) ±(0,6+0,01 • |t|) |
| Примечание |t| - абсолютное значение температуры, °С | |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Рабочие условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха (при температуре +35 °С), не более | от -55 до + 150 98,0 |
| Электрическое сопротивление изоляции при температуре от +18 до +28 °С и относительной влажности от 30 до 80 %, МОм, не менее | 100 |
| Наименование характеристики | Значение |
| Степень защиты оборочки по ГОСТ 14254-2015 | IP53, IP54, IP65,IP66,IP68 |
| Габаритные размеры, мм, не более: - длина измерительной вставки - длина удлинительных проводов - диаметр монтажной части измерительной вставки - размеры соединительной головки (ширинахвысота) | 140000 40000 12,7 130x130 |
| Масса, кг, не более | 25 |
| Маркировка взрывозащиты | 1Ех e IIC Т6...Т1 Gb Х Ex tb IIIC Т85С.. .T450C Db Х |
| Вероятность безотказной работы, ч, не менее | 43000 |
| Средний срок службы, лет, не менее | 10 |
наносится на идентификационную табличку, прикрепленную к кабелю ТС. Комплектность средства измерений
Таблица 3 - Комплектность ТС
| Наименование | Обозначение | Количество |
| Датчик температуры сопротивления | СТ8-80 | 1 шт. |
| Паспорт | - | 1 шт. |
Приведены в разделе 1 паспорта на ТС.
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры. ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
ГОСТ 6651-2009 Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний.
ГОСТ 8.461-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Методика поверки.
Техническая документация компании «Te.ma. S.r.l.» Италия.
