| Номер в госреестре | 83494-21 |
| Наименование СИ | Установка поверочная передвижная на базе преобразователя массового расхода |
| Обозначение типа СИ | Обозначение отсутствует |
| Изготовитель | Общество с ограниченной ответственностью "Автоматизация- Метрология- ЭКСПЕРТ" (ООО "Автоматизация- Метрология- ЭКСПЕРТ"), г. Уфа |
| Год регистрации | 2021 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Установка поверочная передвижная на базе преобразователя массового расхода (далее - ПНУ) предназначена для измерений, воспроизведения, хранения и передачи единиц массового и объемного расхода жидкости, массы и объема жидкости в потоке при поверке и контроле метрологических характеристик преобразователей расхода (ПР).
Принцип действия ППУ основан на одновременном измерении массового или объемного расхода жидкости, массы или объема жидкости в потоке, прошедшей через поверяемый ПР и расходомер массовый (РМ), входящий в состав ППУ. Выходные сигналы ПР и РМ поступают на соответствующие входы комплекса измерительно-вычислительного, входящего в состав ППУ, который преобразует их и проводит дальнейшую обработку результатов измерений в соответствии с реализованным алгоритмом.
В состав ППУ входят следующие средства измерений:
- расходомер массовый Promass модификации Promass 300, состоящий из первичного преобразователя расхода (датчика) Promass F и электронного преобразователя Promass 300, тип зарегистрирован в Федеральном информационном фонде по обеспечению единства измерений под номером (далее - регистрационный номер) 68358-17;
- преобразователь давления измерительный Cerabar М РМР 51, регистрационный номер 71892-18;
- датчик температуры ТМТ142R, регистрационный номер 63821-16;
- комплекс измерительно-вычислительный расхода и количества жидкостей и газов «АБАК+» (далее - ИВК), регистрационный номер 52866-13;
- манометры МП показывающие, регистрационный номер 59554-14;
- термометры ртутные стеклянные лабораторные ТЛ-4, регистрационный номер
303-91.
Конструктивно ППУ смонтирована на едином рамном основании и состоит из технологической части и системы сбора и обработки информации.
ППУ обеспечивает выполнение следующих основных функций:
- автоматические измерения массового (объемного) расхода и массы (объема) измеряемой среды;
- определение метрологических характеристик поверяемых ПР;
- измерения давления и температуры измеряемой среды автоматические и с помощью показывающих средств измерений давления и температуры измеряемой среды соответственно;
- дренаж измеряемой среды из трубопроводов;
- формирование, отображение и хранение в памяти ИВК протоколов поверки и контроля метрологических характеристик (КМХ) поверяемых ПР, журналов событий;
- возможность передачи протоколов КМХ и поверки на внешний носитель (USB флеш-накопитель) непосредственно со шкафа ИВК;
- защиту алгоритмов, программного обеспечения, информации от несанкционированного доступа программными средствами.

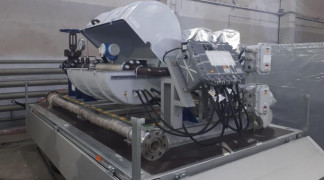

Общий вид ППУ представлен на рисунке 1.
Для исключения возможности несанкционированного вмешательства, которое может повлиять на результат измерений, на фланцевых соединениях РМ, входящего в состав ППУ, предусмотрены места для установки пломб. Пломбировка осуществляется нанесением знака поверки давлением на свинцовые (пластмассовые) пломбы, установленные на контровочных проволоках, пропущенных через отверстия в шпильках, расположенных на диаметрально противоположных фланцах, согласно рисунку 2.
Заводской номер ППУ нанесен на маркировочную табличку, закрепленную на раме ППУ, с помощью специализированного струйного принтера с термическим закреплением печати.
Программное обеспечение (ПО) реализовано в ИВК и обеспечивает реализацию функций ППУ. Идентификационные данные ПО приведены в таблице 1.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014 «ГСИ. Испытания средств измерений в целях утверждения типа. Проверка защиты программного обеспечения». Метрологические характеристики ППУ указаны с учетом влияния ПО ИВК.
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Abak.bex |
| Номер версии (идентификационный номер) ПО | 1.0 |
| Цифровой идентификатор ПО | 4069091340 |
| Идентификационное наименование ПО | ngas2015.bex |
| Номер версии (идентификационный номер) ПО | 1.0 |
| Цифровой идентификатор ПО | 3133109068 |
| Идентификационное наименование ПО | mivisc.bex |
| Номер версии (идентификационный номер) ПО | 1.0 |
| Цифровой идентификатор ПО | 3354585224 |
| Идентификационное наименование ПО | mi3548.bex |
| Номер версии (идентификационный номер) ПО | 1.0 |
| Цифровой идентификатор ПО | 2333558944 |
| Идентификационное наименование ПО | ttriso.bex |
| Номер версии (идентификационный номер) ПО | 1.0 |
| Цифровой идентификатор ПО | 1686257056 |
| Идентификационное наименование ПО | AbakC2.bex |
| Номер версии (идентификационный номер) ПО | 1.0 |
| Цифровой идентификатор ПО | 2555287759 |
| Идентификационное наименование ПО | LNGmr273.bex |
| Номер версии (идентификационный номер) ПО | 1.0 |
| Цифровой идентификатор ПО | 362319064 |
Метрологические и основные технические характеристики приведены в таблицах 2 и 3.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений (воспроизведений) массового расхода измеряемой среды, т/ч | от 15 до 100 |
| Диапазон измерений (воспроизведений) объемного расхода измеряемой среды, м3/ч | от 17 до 120 |
| Пределы допускаемой относительной погрешности (доверительных границ суммарной погрешности) при измерениях (воспроизведении) массового расхода и массы измеряемой среды в потоке, % | ±0,10 |
| Пределы допускаемой относительной погрешности (доверительных границ суммарной погрешности) при измерениях (воспроизведении) объемного расхода и объема измеряемой среды в потоке, % | ±0,10 |
| Наименование характеристики | Значение |
| Режим управления запорной арматурой | ручной |
| Режим работы ППУ | периодический, неавтоматизированный |
| Климатическое исполнение ППУ по ГОСТ 15150-69 | ХЛ1 |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Г ц | 230±23 (однофазное) 50±1 |
| Условия эксплуатации: - температура окружающего воздуха, °С | от -50 до +40 |
| Класс взрывоопасной зоны по ПУЭ | В-1г |
| Масса, кг, не более | 1160 |
| Габаритные размеры, мм, не более - длина - ширина - высота | 3250 1860 1370 |
| Срок службы, лет, не менее | 25 |
| Категория и классы взрывопожарной и пожарной опасности: - категория взрывоопасной смеси по ГОСТ 30852.11-2002 - группа взрывоопасной смеси по ГОСТ 30852.5-2002 - класс опасности по ГОСТ 12.1.007-76 | ПА Т3 3 |
| Потребляемая мощность, кВт, не более | 0,7 |
| Измеряемая среда | нефть, нефтепродукты |
| Температура измеряемой среды, °С | от +5 до +70 |
| Избыточное давление измеряемой среды, МПа, не более: - рабочее максимальное - расчетное | 8,0 10,0 |
| Плотность измеряемой среды, кг/м3 | от 800 до 900 |
| Вязкость кинематическая измеряемой среды, сСт, не более | 100 |
| Массовая доля воды, %, не более | 0,5 |
| Массовая доля механических примесей, %, не более | 0,05 |
| Массовая концентрация хлористых солей, мг/дм3, не более | 100 |
наносится на титульные листы паспорта и руководства по эксплуатации типографским способом.
Комплектность средства измерений приведена в таблице 4.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Установка поверочная передвижная на базе преобразователя массового расхода, зав. № 001 | - | 1 шт. |
| Паспорт | 844.01.00.00.000 ПС | 1 экз. |
| Руководство по эксплуатации | 844.01.00.00.000 РЭ | 1 экз. |
приведены в разделе 2 «Использование по назначению» руководства по эксплуатации.
Нормативные документы, устанавливающие требования к установке поверочной передвижной на базе преобразователя массового расхода
Приказ Росстандарта от 07.02.2018 г. № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»
