| Номер в госреестре | 83495-21 |
| Наименование СИ | Автотопливозаправщик |
| Обозначение типа СИ | АТЗ-(6 |
| Изготовитель | Акционерное общество "Красный пролетарий" (АО "Красный пролетарий"), Республика Башкортостан, г. Стерлитамак |
| Год регистрации | 2021 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Автотопливозаправщик АТЗ-(6,0-8,0) (далее - АТЗ) предназначен для измерения объема, а также для транспортирования и временного хранения нефтепродуктов.
Принцип действия АТЗ основан на заполнении её нефтепродуктом до уровня налива, соответствующего объему нефтепродукта.
АТЗ состоит из стальной сварной цистерны, имеющей в поперечном сечении чемоданообразную форму и автошасси. Цистерна состоит из двух герметичных секций, каждая секция оборудована заливной горловиной прямоугольной формы с установленным указателем уровня налива. Для гашения гидравлических ударов во время движения АТЗ оснащен волнорезами с отверстиями-лазами. В каждой секции смонтированы донные клапаны для слива нефтепродуктов самотеком. АТЗ является транспортной мерой полной вместимости.
Технологическое оборудование предназначено для операций налива-слива нефтепродуктов и включает в себя: заливную горловину с указателем уровня налива, крышку горловины с заливным люком и дыхательным клапаном, клапан донный, кран шаровой, рукава напорно-всасывающие.
АТЗ окрашен в оранжевый цвет, на боковых и задней сторонах имеется надпись «ОГНЕОПАСНО» и знак с информационной табличкой для обозначения транспортного средства, перевозящего опасный груз.
К автотопливозаправщикам данного типа относится автотопливозаправщик АТЗ-(6,0-8,0) зав.№ XW979513AL0AA2006.

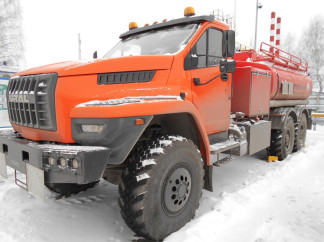

Общий вид автотопливозаправщика АТЗ-(6,0-8,0) зав.№ XW979513AL0AA2006 представлен на рисунках 1-2.
Знак поверки наносится на свидетельство о поверке, маркировочную табличку и пломбу, крепящую указатель уровня налива в виде оттиска поверительного клейма.
Схема пломбировки для защиты от несанкционированного изменения положения уровня налива, обозначение места нанесения знака поверки представлены на рисунке 3:
Заводской номер наносится на маркировочную табличку ударным способом, обеспечивающий идентификацию СИ, возможность прочтения и сохранность в процессе эксплуатации АТЗ.
отсутствует.
Таблица 1 - Метрологические и технические характеристики
| Наименование характеристики | Значение |
| Заводской номер | XW979513AL0AA2006 |
| Номинальная вместимость, дм3 | 7000 |
| Количество секций, шт. | 2 |
| Пределы допускаемой относительной погрешности определения вместимости (объемный метод), % | ±0,4 |
| Разность между номинальной и действительной вместимостью, %, не более | ±1 ,5 |
| Снаряженная масса, кг, не более | 10300 |
| Габаритные размеры, мм, не более - длина | 8390 |
| - ширина | 2500 |
| - высота | 3700 |
| Температура окружающей среды при эксплуатации, °С | от минус 4 5 до плюс 40 |
Таблица 2 - Комплектность средства измерений
| № п/п | Наименование | Обозначение |
| 1 | Автотопливозаправщик | АТЗ-(6,0-8,0) |
| 2 | Паспорт | - |
Приведены в Паспорте «Автотопливозаправщик АТЗ-(6,0-8,0)», раздел 8.
Нормативные документы, устанавливающие требования к автотопливозаправщику АТЗ-(6,0-8,0)
Государственная поверочная схема для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расхода жидкости. Приказ Росстандарта от 7 февраля 2018 г. №256.
