| Номер в госреестре | 83496-21 |
| Наименование СИ | Резервуары горизонтальные стальные цилиндрические |
| Обозначение типа СИ | РГС-50 |
| Изготовитель | Общество с ограниченной ответственностью "Связь Энерго" (ООО "Связь Энерго"), Рязанская обл., г. Сасово |
| Год регистрации | 2021 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуары горизонтальные стальные цилиндрические РГС-50 (далее - резервуары) предназначены для измерения объема, а также приема, хранения и отпуска нефти и нефтепродуктов.
Принцип действия резервуаров основан на заполнении их нефтепродуктом до определенного уровня, соответствующего объему согласно градуировочным таблицам резервуаров.
Резервуары представляют собой сварные горизонтальные конструкции цилиндрической формы с усеченно-коническими днищами.
Резервуары оборудованы дыхательным клапаном, люком замерным для эксплуатации и приемо-раздаточными патрубками для приема и отпуска нефтепродукта.
Резервуары оснащены боковой металлической лестницей, по периметру которой установлено ограждение, и подключены к общему контуру заземления и молниезащиты.
Фундамент резервуаров соответствует требованиям ГОСТ 17032-2010 «Резервуары стальные горизонтальные для нефтепродуктов. Технические условия».
К резервуарам данного типа относятся резервуары горизонтальные стальные цилиндрические РГС-50 зав.№№ 242, 243.
Резервуары горизонтальные стальные цилиндрические РГС-50 зав.№№ 242, 243 расположены на территории АО «Транснефть - Диаскан» по адресу: Московская область,
г. Луховицы, ул. Куйбышева, д. 7.

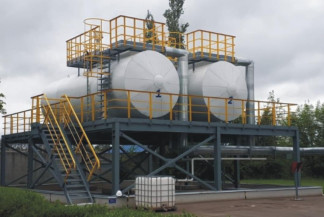

Общий вид резервуаров горизонтальных стальных цилиндрических РГС-50 представлен на рисунке 1.
Рисунок 1 - Общий вид резервуаров РГС-50
Пломбирование резервуаров горизонтальных стальных цилиндрических РГС-50 не предусмотрено.
Знак поверки наносится на свидетельства о поверке и градуировочные таблицы. Заводской номер наносится на маркировочную табличку ударным способом, обеспечивающий идентификацию СИ, возможность прочтения и сохранность в процессе эксплуатации резервуаров.
отсутствует.
Таблица 1 - Метрологические и технические характеристики
| Наименование характеристики | Значение |
| 1 | 2 |
| Тип резервуара | РГС-50 |
| Номинальная вместимость, м3 | 50 |
| Пределы допускаемой относительной погрешности определения вместимости резервуаров (объемный метод), % | ±0,25 |
| Средний срок службы, лет, не менее | 30 |
| Условия эксплуатации: - температура окружающего воздуха, оС - атмосферное давление, кПа | от минус 50 до плюс 50 от 84,0 до 106,7 |
Таблица 2 - Комплектность средства измерений
| Наименование | Обозначение |
| 1 | 2 |
| Резервуары горизонтальные стальные цилиндрические | РГС-50 зав.№№ 242, 243 |
| Паспорта на резервуары | - |
| Градуировочные таблицы | - |
Приведены в Паспортах «Резервуар горизонтальный стальной цилиндрический РГС-50», раздел 7.
Нормативные документы, устанавливающие требования к резервуарам горизонтальным стальным цилиндрическим РГС-50
Приказ Федерального агентства по техническому регулированию и метрологии от
7 февраля 2018 г. № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
| Зарегистрировано поверок | 2 |
| Поверителей | 1 |
| Актуальность данных | 21.11.2024 |
