| Номер в госреестре | 83499-21 |
| Наименование СИ | Теплосчетчики компактные |
| Обозначение типа СИ | Sensonic 3 |
| Изготовитель | "Ista International GmbH", Германия, под торговой маркой "ISTA, ISTA-RUS", Германия |
| Год регистрации | 2021 |
| Срок свидетельства | 26.10.2026 |
| МПИ (интервал между поверками) | 4 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Теплосчетчики компактные Sensonic 3 (далее - теплосчетчики) предназначены для измерения количества потребленной тепловой энергии, а также температуры, разницы температур, объемного расхода и объема теплоносителя в закрытых системах водяного отопления коммунального хозяйства.
Принцип работы теплосчетчиков состоит в измерении расхода теплоносителя, температур теплоносителя в прямом и обратном трубопроводах, измеренных парой термопреобразователей сопротивления с последующим определением тепловой энергии путем обработки измерений тепловычислителем по заданному алгоритму и отображением результатов на жидкокристаллическом дисплее (далее - ЖКД).
Теплосчетчики состоят их многоструйного крыльчатого счетчика воды и тепловы-числителя, который снабжен термометрами сопротивления Pt500. Счетчик воды и тепловы-числитель представляют единую конструкцию. Тепловычислитель соединен со счетчиком воды кабелем длинной 0,35 м. и может монтироваться как на счетчик воды, так и отдельно от него.
Тепловычислитель производит вычисление тепловой энергии, используя сигналы от счетчика воды и термометров сопротивления. Для дистанционной передачи измерительной информации теплосчетчик имеет встроенный радиомодуль 868,95 МГц, а также может комплектоваться внешним проводным модулем M-BUS. Тепловычислитель обеспечивает вывод на ЖКИ следующей информации:
- накопленное значение тепловой энергии;
- накопленное значение объема теплоносителя;
- мгновенное значение расхода теплоносителя;
- мгновенное значение тепловой мощности;
- температура теплоносителя в подающем трубопроводе;
- температура теплоносителя в обратном трубопроводе;
- разность температур теплоносителя в подающем и обратном трубопроводах.
Теплосчетчик может устанавливаться как на подающем, так и на обратном трубопроводе.
Теплосчетчики имеют энергонезависимую память, в которой регистрируются помесячные значения накопленной тепловой энергии и объема теплоносителя. Глубина архива: 14 месяцев.
Измеренная тепловая энергия может отображаться на ЖКД в кВтч; МВтч; ГДж. Единица измерений устанавливается при производстве теплосчетчика и не может меняться в дальнейшем.
Заводской номер наносится на лицевую поверхность тепловычислителя методом лазерной гравировки.

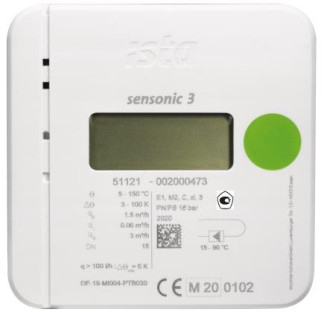

Общий вид теплосчетчиков Sensonic 3 представлен на рисунке 1.
Схема пломбировки от несанкционированного доступа представлена на рисунке 2. Места нанесения заводского номера и знака утверждения типа представлены на ри-
Место нанесения пломбы изготовителя
Программное обеспечение (далее - ПО) является встроенным, разделения на метрологически значимую и метрологически незначимую части нет.
ПО теплосчетчиков выполняет функции сбора, преобразования, обработки, отображения на ЖКД тепловычислителя, передачи и архивирования результатов измерений.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077 - 2014. Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | FW |
| Номер версии (идентификационный номер) ПО | 4.004 |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазоны измерения объемного расхода | В соответствии с таблицей 3 |
| Диапазон измерения температур теплоносителя, °С | от +5 до +90 |
| Значение разности температур в подающем и обратном трубопроводах, ДТ, °С | от +3 до +85 |
| Пределы допускаемой относительной погрешности при измерении тепловой энергии теплоносителя, 5E, % | ±(4 + 4Atmin/At + 0,05qp/q) |
| Пределы допускаемой относительной погрешности при измерении объемного расхода и объема теплоносителя 5G, % | ±(3,0 + 0,05qp/q) |
| Пределы допускаемой относительной погрешности тепловычислителя, 5Ec, % | ±(0,5 + Atmin/At) |
| Пределы допускаемой относительной погрешности измерения разности температур в подающем и обратном трубопроводах, 5Et, % | ±(0,5 + 3 Atmin/At) |
| Максимальное рабочее давление, МПа | 1,6 |
| Примечание: Atmin - минимальное значение разности температур в подающем и обратном трубопроводах, °С At - измеренное значение разности температур в подающем и обратном трубопроводах, °С qp - номинальный расход, м3/ч q - измеренное значение объемного расхода теплоносителя, м3/ч | |
Таблица 3 - Диапазоны измерения объемного расхода
| Диаметр условного прохода, мм | [5 | 20 | |
| Максимальный расход, qs, м3/ч | 1,2 | 3,0 | 5,0 |
| Номинальный расход, qp, м3/ч | 0,6 | 1,5 | 2,5 |
| Минимальный расход, qi, м3/ч | 0,012 | 0,03 | 0,05 |
| Потери давления при qp, Дp, кПа | 25 | ||
| Порог чувствительности, м3/ч | 0,002 | 0,004 | 0,006 |
| Наименование характеристики | Значение | |
| Диаметр условного прохода, мм | 15 | 20 |
| Диапазон температур транспортирования и хранения, °С | от -25 до +60 | |
| Условия эксплуатации: | ||
| - температура окружающей среды, °C | от +5 до +55 | |
| - относительная влажность воздуха при +25 °C, не более, % | 93 | |
| - атмосферное давление, кПа | от 90 до 110 | |
| Способ монтажа | Горизонтальный, вертикальный | |
| Класс точности по ГОСТ Р 51649-2014 | 3 | |
| Класс защиты по ГОСТ 14254-2015 | IP54 | |
| Габаритные размеры, не более, мм: | ||
| - длина | 190 | |
| - ширина - высота | 86,5 104 | |
| Масса, кг, не более | 0,5 | |
| Присоединительные размеры, дюймы | 3/4 | 1 |
| Напряжение питания встроенной литиевой батареи, В | 3,6 | |
| Средний срок службы, лет, не менее | 12 | |
| Наработка на отказ, ч, не менее | 88000 | |
наносится методом наклеивания на лицевую сторону тепловычислителя, как показано на рисунке 3, и на титульные листы руководства по эксплуатации и паспорта типографским способом.
Таблица 5 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Теплосчетчик компактный Sensonic 3 | 1 шт. | |
| Шаровой кран для датчика температуры | 1 шт. | |
| Паспорт | 1 экз. | |
| Руководство по эксплуатации | 1 экз. | |
| Модуль M-BUS1) | 1 шт. | |
| Комплект запасных частей и принадлежностей1) | 1 шт. | |
| Методика поверки | МП 208-016-2021 | 1 экз. на партию |
| 1) поставляется по отдельному заказу | ||
приведены в пункте 4.1 руководства по эксплуатации.
Приказ Росстандарта от 07.02.2018 № 256 Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расхода жидкости
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры
Техническая документация изготовителя
| Зарегистрировано поверок | 12 |
| Поверителей | 4 |
| Актуальность данных | 21.11.2024 |
