| Номер в госреестре | 83501-21 |
| Наименование СИ | Датчики силоизмерительные |
| Обозначение типа СИ | К-МК |
| Изготовитель | "Hottinger Brüel & Kjaer GmbH", Германия |
| Год регистрации | 2021 |
| Срок свидетельства | 26.10.2026 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Датчики силоизмерительные K-MK (далее - датчики) предназначены для преобразования силы в измеряемую физическую величину (аналоговый измерительный сигнал), и применяются для измерений силы сжатия и/или растяжения одновременно или раздельно в трех ортогональных направлениях.
Конструктивно датчики состоят из упругого элемента с наклеенными на него тензо-резисторами, соединенными в мостовую схему, а также преобразователя сигнала или без него в зависимости от исполнения. Тензорезисторы располагаются в герметичной полости. Упругий элемент датчика выполнен из нержавеющей стали и заключен в защитный корпус.
Принцип действия датчиков основан на изменении электрического сопротивления тензорезисторов, вызванном деформацией, возникающей под действием прилагаемой нагрузки. Изменение электрического сопротивления вызывает появление в диагонали моста сигнала напряжения, изменяющегося пропорционально нагрузке. Далее этот сигнал преобразуется в выходной сигнал тока. Каждый датчик имеет три измерительных канала, по одному на каждую ось нагрузки (Fx, Fy, Fz).
Обозначение модификаций датчиков имеет вид K-MKI-X1-X2-A2-X3 где:
K-MK1 - обозначение типа датчиков;
X1 - условное обозначение максимальной нагрузки по оси Fz:
064KN - 64 кН;
016KN - 16 кН;
006KN - 6 кН.
X2 - условное обозначение действующих (активных) измерительных каналов (осей нагрузки):
FZYX - три действующих (активных) измерительных канала, по одному на каждую ось нагрузки (Fx, Fy, Fz);
FZY0 - два действующих (активных) измерительных канала, по одному на каждую ось нагрузки (Fy, Fz);
FZ0X - два действующих (активных) измерительных канала, по одному на каждую ось нагрузки (Fx, Fz);
F0YX - два действующих (активных) измерительных канала, по одному на каждую ось нагрузки (Fx, Fy);
FZ00 - один действующий (активный) измерительный канал оси нагрузки Fz;
F0Y0 - один действующий (активный) измерительный канал оси нагрузки Fy;
F00X - один действующий (активный) измерительный канал оси нагрузки Fx;
А2 - условное обозначение типа выходного сигнала (в качестве выходного используется сигнал тока, а в конструкцию датчика входит соответствующий преобразователь);
Хз - условное обозначение исполнения датчика:
ST - стандартное исполнение;
IA - исполнение повышенной точности.
Нанесение знака поверки на датчики не предусмотрено. Знак поверки наносится на свидетельство о поверке.
Идентификация датчика осуществляется путем осмотра маркировочной таблички, расположенной на корпусе датчика. Модификация датчика и заводской номер наносятся на маркировочную табличку методом офсетной печати.
Общий вид датчиков представлен на рисунке 1.

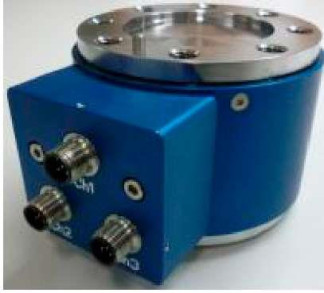

Рисунок 1 - Общий вид датчиков силоизмерительных K-MK
отсутствует.
Таблица 1 - Метрологические характеристики
| Модификация | Максимальная нагрузка (Fnom), кН | ||
| Fx | Fy | Fz | |
| K-MK1-064KN-FZYX-A2 | 5 | 5 | 64 |
| K-MK1-064KN-FZY0-A2 | - | 5 | 64 |
| K-MK1-064KN-FZ0X-A2 | 5 | - | 64 |
| K-MK1-064KN-F 0YX-A2 | 5 | 5 | - |
| K-MK1-064KN-FZ00-A2 | - | - | 64 |
| Модификация | Максимальная нагрузка (Fnom), кН | ||
| Fx | Fy | Fz | |
| K-MK1-064KN-F0Y0-A2 | - | 5 | - |
| K-MK1-064KN-F00X-A2 | 5 | - | - |
| K-MK1-016KN-FZYX-A2 | 5 | 5 | 16 |
| K-MK1-016KN-FZY0-A2 | - | 5 | 16 |
| K-MK1-016KN-FZ0X-A2 | 5 | - | 16 |
| K-MK 1-016KN-F 0YX-A2 | 5 | 5 | - |
| K-MK1-016KN-FZ00-A2 | - | - | 16 |
| K-MK 1-016KN-F 0Y0-A2 | - | 5 | - |
| K-MK 1-016KN-F00X-A2 | 5 | - | - |
| K-MK1-006KN-FZYX-A2 | 2 | 2 | 6 |
| K-MK1-006KN-FZY0-A2 | - | 2 | 6 |
| K-MK1-006KN-FZ0X-A2 | 2 | - | 6 |
| K-MK1-006KN-F0YX-A2 | 2 | 2 | - |
| K-MK1-006KN-FZ00-A2 | - | - | 6 |
| K-MK1-006KN-F0Y0-A2 | - | 2 | - |
| K-MK1-006KN-F00X-A2 | 2 | - | - |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение | |
| Исполнение | ST | IA |
| Номинальная чувствительность Cnom, мА | 7,3±0,7 | |
| Выходной сигнал при минимальной нагрузке C0, мА | 12±0,05 | |
| Значение минимальной нагрузки (Fmin), % от Fnom | 0 | |
| Суммарная относительная погрешность, % | 1,0 | 0,15 |
| Пределы допускаемой основной относительной погрешности от нелинейности, включая гистерезис (Elin), % от Cnom, для каждого из каналов (Fx, Fy, Fz) | ±0,5 | ±0,05 |
| Гистерезис (Ehyst), % от Cnom, для каждого из каналов (Fx, Fy, Fz) | ±0,5 | ±0,1 |
| Пределы допускаемой относительной погрешности выходного сигнала при минимальной нагрузке, вызванной изменением температуры окружающей среды на каждые 10°С, % от Cnom | ±0,4 | ±0,2 |
| Пределы допускаемой дополнительной относительной погрешности, вызванной изменением температуры окружающей среды на каждые 10°С, % от Cnom | ±0,4 | ±0,2 |
| Максимальные перекрестные помехи выходного сигнала подвергаемой воздействию составляющей силы при номинальной нагрузке для данной составляющей, %, не более | ±4,0 | |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Предел допустимой нагрузки (Fl), % от Fnom | 150 |
| Разрушающая нагрузка, % от Fnom | более 300 |
| Наименование характеристики | Значение |
| Напряжение питания от источника постоянного тока, В | от 15 до 30 |
| Пределы изменения выходного сигнала, мА | от 4 до 20 |
| Диапазон рабочих температур, °С | от +10 до +60 |
| Масса датчиков, г, не более | 2900 |
| Габаритные размеры, мм, не более (ширина х высота х глубина) | 101 х 81 х 137,9 |
| Диапазон значений выходного сигнала, мА | от 4,7 до 19,3 |
наносится на титульный лист технического паспорта типографическим способом и на маркировочную табличку, расположенную на корпусе датчика, методом офсетной печати.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Датчик силоизмерительный K-MK | Модификация по заказу | 1 шт. |
| Технический паспорт | CS-M-05-MK (01.2020) | 1 экз. |
приведены в разделе 2 технического паспорта.
Государственная поверочная схема для средств измерений силы, утвержденная Приказом Федерального агентства по техническому регулированию и метрологии № 2498 от 22 октября 2019 г.
Техническая документация «Hottinger Bruel & Kjaer GmbH», Германия.
