Тепловизоры инфракрасные FLUKE TiS (далее по тексту - тепловизоры) предназначены для бесконтактных измерений пространственного распределения радиационной температуры объектов по их собственному тепловому излучению в пределах зоны, определяемой полем зрения оптической системы тепловизоров, и визуализации этого распределения на дисплее тепловизора.
| Номер в госреестре | 83507-21 |
| Наименование СИ | Тепловизоры инфракрасные |
| Обозначение типа СИ | FLUKE TiS |
| Изготовитель | "Fluke Corporation", США; Завод- изготовитель ANHUI SHIFU INSTRU- MENTS CO., LTD, Китай |
| Год регистрации | 2021 |
| Срок свидетельства | 26.10.2026 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Тепловизоры инфракрасные FLUKE TiS (далее по тексту - тепловизоры) предназначены для бесконтактных измерений пространственного распределения радиационной температуры объектов по их собственному тепловому излучению в пределах зоны, определяемой полем зрения оптической системы тепловизоров, и визуализации этого распределения на дисплее тепловизора.
Принцип действия тепловизоров основан на преобразовании теплового излучения от исследуемого объекта, передаваемого через оптическую систему на приемник, в цифровой сигнал и отображении его в виде термограммы на высококонтрастном сенсорном жидкокристаллическом дисплее тепловизора. Приемник представляет собой неохлаждаемую микроболометрическую матрицу инфракрасных высокочувствительных детекторов фокальной плоскости (FPA). Тепловизоры измеряют температуру и отображают распределение температур на поверхности объекта или на границе разделения различных сред.
Тепловизоры являются переносными оптико-электронными измерительными микропроцессорными приборами, работающими в инфракрасной области электромагнитного спектра.
Тепловизоры инфракрасные FLUKE TiS изготавливаются в следующих моделях: TiS20+, TiS20+ MAX, TiS55+, TiS75+. Модели тепловизоров отличаются друг от друга по метрологическим и техническим характеристикам, а также по функциональным особенностям.
Внутреннее программное обеспечение тепловизоров позволяет определять максимальную, минимальную, среднюю температуру, температуру в любой точке теплового изображения объекта и т.д. Измерительная информация, в т.ч. вместе с голосовой аннотацией, может быть записана в память микропроцессора или на съемную карту памяти типа microSD и передана посредством прямого подключения к USB-порту, подключения через HDMI порт или при помощи беспроводной передачи данных (WiFi, Bluetooth) на персональный компьютер или мобильное устройство. В тепловизорах предусмотрена поддержка беспроводной системы Fluke ConnectTM, которая позволяет соединять измерительные приборы в приложении на вашем смартфоне или планшете.

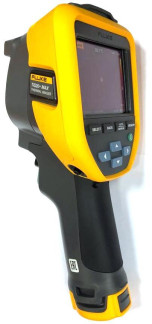

Фотографии общего вида тепловизоров инфракрасных FLUKE TiS приведены на рисунках 1-2.
Пломбирование тепловизоров не предусмотрено. Для тепловизоров инфракрасных FLUKE TiS заводской номер наносится на крышке-затворе объектива тепловизора в виде наклейки. Конструкция тепловизоров не предусматривает нанесение знака поверки на средство измерений.
Место нанесения заводского номера
Программное обеспечение (ПО) тепловизоров состоит из двух частей: из встроенного и автономного ПО.
Метрологически значимым является только встроенное ПО, находящееся в ПЗУ, размещенном внутри корпуса тепловизора, и недоступное для внешней модификации.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендацией по метрологии Р 50.2.077-2014, программное обеспечение защищено от преднамеренных изменений с помощью специальных программных средств.
Идентификационные данные встроенной части ПО тепловизоров инфракрасных FLUKE TiS моделей TiS20+, TiS20+ MAX приведены в таблице 1.
|
Идентификационные данные (признаки) |
Значение |
|
|
Идентификационное наименование ПО |
App |
FPGA |
|
Номер версии (идентификационный номер) ПО, не ниже |
1.3.2 |
1.0 |
|
Цифровой идентификатор программного обеспечения |
отсутствует |
|
Идентификационные данные встроенной части ПО тепловизоров инфракрасных FLUKE TiS моделей TiS55+, TiS75+ приведены в таблице 2.
Таблица 2
|
Идентификационные данные (признаки) |
Значение |
|
|
Идентификационное наименование ПО |
App |
FPGA |
|
Номер версии (идентификационный номер) ПО, не ниже |
1.2.6 |
1.1.1 |
|
Цифровой идентификатор программного обеспечения |
отсутствует |
|
Автономное программное обеспечение «Fluke Connect» устанавливается на персональный компьютер и предназначено для анализа изображений, упорядочения данных и составления профессиональных отчетов измерений.
Метрологические и основные технические характеристики тепловизоров в зависимости от модели приведены в таблицах 3-6.
Таблица 3 - Метрологические характеристики тепловизоров инфракрасных FLUKE TiS моделей TiS20+, TiS20+ MAX_
|
Наименование характеристики |
Значение характеристики (в зависимости от модели) |
|
|
TiS20+ |
TiS20+ MAX |
|
|
Диапазон измерений температуры, °С |
от -20 до +150 |
от -20 до +400 |
|
Пределы допускаемой абсолютной погрешности измерений температуры в диапазоне от -20 до +100 °С включ., °С |
±2,0 |
|
|
Пределы допускаемой относительной погрешности измерений температуры в диапазоне св. +100 °С, % |
±2,0 |
|
|
Порог температурной чувствительности (при температуре объекта +30 °С), °С |
< 0,06 |
|
|
Спектральный диапазон, мкм |
от 8 до 14 |
|
|
Углы поля зрения, градус по горизонтали х градус по вертикали |
50,0°х38,0° |
|
|
Фокусное расстояние, м |
0,5 |
|
|
Пространственное разрешение, мрад |
7,6 |
|
|
Коэффициент излучательной способности (изменяемый) |
от 0,01 до 1,00 |
|
|
Наименование характеристики |
Значение характеристики (в зависимости от модели) |
|
|
TiS55+ |
TiS75+ |
|
|
Диапазон измерений температуры, °С |
от -20 до +550 |
|
|
Пределы допускаемой абсолютной погрешности измерений температуры в диапазоне от -20 до +100 °С включ., °С |
±2,0 |
|
|
Пределы допускаемой относительной погрешности измерений температуры в диапазоне св. +100 °С, % |
±2,0 |
|
|
Порог температурной чувствительности (при температуре объекта +30 °С), °С |
< 0,04 |
|
|
Спектральный диапазон, мкм |
от 8 до 14 |
|
|
Углы поля зрения, градус по горизонтали х градус по вертикали |
28,0°х20,0° |
42,0°х30,0° |
|
Минимальное фокусное расстояние, м |
0,15 |
0,5 |
|
Пространственное разрешение, мрад |
1,91 |
|
|
Коэффициент излучательной способности (изменяемый) |
от 0,01 до 1,00 |
|
Таблица 5 - Основные технические характеристики тепловизоров инфракрасных FLUKE TiS моделей TiS20+, TiS20+ MAX_
|
Наименование характеристики |
Значение характеристики |
|
Количество пикселей матрицы детектора, пикселихпиксели |
120x90 |
|
Масса (с аккумуляторными батареями), кг, не более |
0,72 |
|
Запись изображений или частота обновлений, Гц |
9 |
|
Габаритные размеры, мм (высота х ширина х длина), не более |
101x267x145 |
|
Напряжение питания, В |
12 |
|
Срок службы батареи при непрерывном использовании, ч, не менее |
5 |
|
Рабочие условия эксплуатации: - температура окружающей среды, °С - относительная влажность, % |
от -10 до +50 от 10 до 95 (без конденсации) |
|
Средняя наработка до отказа, ч, не менее |
14000 |
|
Средний срок службы, лет, не менее |
5 |
|
Наименование характеристики |
Значение характеристики (в зависимости от модели) |
|
|
TiS55+ |
TiS75+ |
|
|
Количество пикселей матрицы детектора, пикселихпиксели |
256x192 |
384x288 |
|
Масса (с аккумуляторными батареями), кг, не более |
0,72 |
|
|
Запись изображений или частота обновлений, Гц |
9 или 27 |
|
|
Габаритные размеры, мм (высота х ширина х длина), не более |
101x267x145 |
|
|
Напряжение питания, В |
12 |
|
|
Срок службы батареи при непрерывном использовании, ч, не менее |
3,5 |
|
|
Рабочие условия эксплуатации: - температура окружающей среды, °С - относительная влажность, % |
от -10 до +50 от 10 до 95 (без конденсации) |
|
|
Средняя наработка до отказа, ч, не менее |
14000 |
|
|
Средний срок службы, лет, не менее |
5 |
|
наносится на титульный лист Руководства по эксплуатации на тепловизор типографским способом или при помощи наклейки на корпус тепловизора.
Таблица 7 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Тепловизор инфракрасный FLUKE TiS (модель в соответствии с заказом) |
- |
1 шт. |
|
Блок питания переменного тока с сетевыми переходниками |
- |
1 шт. |
|
USB-кабель |
- |
1 шт. |
|
Руководство по эксплуатации на тепловизоры инфракрасные FLUKE TiS моделей TiS20+, TiS20+ MAX (на русском языке) |
- |
1 экз. (в зависимости от модели тепловизора) |
|
Руководство по эксплуатации на тепловизоры инфракрасные FLUKE TiS моделей TiS55+, TiS75+ (на русском языке) |
||
|
Аккумуляторная литий-ионная батарея (с индикацией оставшегося заряда) |
- |
1 или 2 шт. (в зависимости от модели тепловизора) |
|
Прочный переносной кейс для транспортировки |
- |
1 шт. |
|
Двухсекционное зарядное устройство для аккумулятора |
- |
1 шт. |
|
Гарантийный регистрационный талон |
- |
1 шт. |
приведены в разделе «Измерение» Руководства по эксплуатации.
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры.
Техническая документация фирмы-изготовителя.
