Трансформаторы тока ТФМ, 83514-21

Трансформаторы тока ТФМ (далее по тексту - трансформаторы тока) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.

Документы

Описание типа

Методика поверки

Карточка СИ

Номер в госреестре	83514-21
Наименование СИ	Трансформаторы тока
Обозначение типа СИ	ТФМ
Изготовитель	Открытое акционерное общество "Производственный комплекс ХК Электрозавод" (ОАО "ПК ХК Электрозавод"), г. Москва
Год регистрации	2021
МПИ (интервал между поверками)	4 года
Стоимость поверки	Узнать стоимость
Описание типа	скачать
Методика поверки	скачать

Назначение

Описание

Принцип действия трансформаторов тока основан на явлении электромагнитной индукции переменного тока. Ток первичной обмотки трансформаторов тока создает переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке создается ток, пропорциональный первичному току.

Трансформаторы тока - однокаскадные, герметичные, маслонаполненные. Внешний вид трансформаторов тока представляет собой опорную конструкцию. В верхней части расположен металлический корпус, закрепленный на опорном изоляторе. Изолятор установлен на основание. Первичная обмотка и ее выводы закреплены на корпусе. Вторичные обмотки размещены внутри корпуса. Главная внутренняя изоляция - бумажно-масляная, конденсаторного типа.

Выводы вторичной обмотки расположены на основании трансформатора тока и закрываются защитной металлической крышкой с целью ограничения доступа к измерительным цепям.

К трансформаторам тока данного типа относятся трансформаторы тока модификации ТФМ-220-11-УХЛ1 зав. № 771471/02, 771472/02, 771473/02, 771456/02, 771454/02, 771457/02, 771477/02, 771458/02, 771476/02, 771455/02, 771459/02, 771478/02, 771470/02, 771468/02, 771469/02, 771474/02, 771475/02, 771479/02, 771464/02, 771465/02, 771463/02 и модификации ТФМ-330-П-У1 зав. № 771551/2003, 771552/2003, 771553/2003.

Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер, идентифицирующий каждый экземпляр средства измерений, нанесен на маркировочной табличке в виде цифрового обозначения.

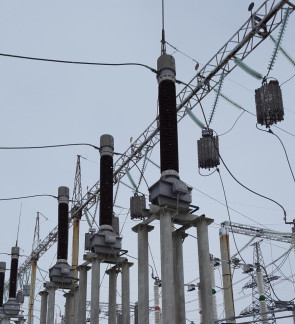

Общий вид средства измерений с указанием места пломбировки, места нанесения заводского номера приведен на рисунке 1.

Программное обеспечение

отсутствует.

Технические характеристики

Таблица 1 - Метрологические характеристики т	рансформаторов тока ТФМ-220-11-УХЛ1
Наименование характеристики	Значение для заводских номеров
Наименование характеристики	771471/02, 771472/02, 771473/02, 771456/02, 771454/02, 771457/02, 771477/02, 771458/02, 771476/02, 771455/02, 771459/02, 771478/02, 771470/02, 771468/02, 771469/02, 771474/02, 771475/02, 771479/02, 771464/02, 771465/02, 771463/02
Номинальное напряжение, кВ	220
Номинальный первичный ток Ьном, А	250;500; 1000
Номинальный вторичный ток Ьном, А	5
Номинальная частота йюм, Гц	50
Класс точности вторичных обмоток по ГОСТ 7746 для измерений и учета	0,2S; 0,2; 0,5
Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), В-А	15; 30

Таблица 2 - Метрологические характеристики т	рансформаторов тока ТФМ-330-П-У1
Наименование характеристики	Значение для заводских номеров
Наименование характеристики	771551/2003, 771552/2003, 771553/2003
Номинальное напряжение, кВ	330
Номинальный первичный ток Ьном, А	2000
Номинальный вторичный ток Ьном, А	1
Номинальная частота йюм, Гц	50
Класс точности вторичных обмоток по ГОСТ 7746 для измерений и учета	0,2S
Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), В-А	30

Таблица 3 - Основные технические характеристики

Наименование характеристики

Значение для модификаций

ТФМ-220-П-УХЛ1

ТФМ-330-П-У1

Условия эксплуатации:

- температура окружающей среды, °С

от -60 до +40

от -45 до +40

Знак утверждения типа

Нанесение знака утверждения типа на трансформаторы тока не предусмотрено. Знак утверждения типа наносится на титульный лист паспорта трансформатора тока типографским способом.
