Государственный реестр средств измерений

Преобразователи вибрации и ударных импульсов DuoTech, 83515-21

Преобразователи вибрации и ударных импульсов DuoTech предназначены для измерения виброускорения и ударных импульсов.
Карточка СИ
Номер в госреестре 83515-21
Наименование СИ Преобразователи вибрации и ударных импульсов
Обозначение типа СИ DuoTech
Изготовитель SPM Instrument AB, Швеция
Год регистрации 2021
Срок свидетельства 26.10.2026
МПИ (интервал между поверками) 3 года
Описание типа скачать
Методика поверки скачать

Назначение

Преобразователи вибрации и ударных импульсов DuoTech предназначены для измерения виброускорения и ударных импульсов.

Описание

Преобразователи вибрации и ударных импульсов DuoTech (далее - акселерометры) являются преобразователями инерционного типа. Принцип действия акселерометров основан на использовании прямого пьезоэлектрического эффекта, состоящего в появлении электрического заряда на пьезоэлектрической пластине, пропорционального ускорению в рабочем диапазоне частот или мощности упругих волн на частоте установочного резонанса акселерометра. Акселерометры имеют встроенный усилитель заряда.

Корпус акселерометров выполнен из кислотоупорной нержавеющей стали, пригодной для эксплуатации в агрессивных средах. Электрическая цепь акселерометров изолирована от корпуса, что обеспечивает максимальную защиту от электромагнитных наводок. Конструкция корпуса герметична и обеспечивает защиту уровня IP65/IP66/IP67 при использовании соответствующих разъёмов.

Взрывозащищенные исполнения акселерометров имеют следующие маркировки взрывозащиты и защиты от воспламенения горючей пыли: PO Ex ia I Ma X, Ex ia IIC T4 Ga X, 0Ex ia IIC T3 Ga X, Ex ia IIIC T135°C Da X, Ex ia IIIC T145°C Da X.

К данному типу акселерометров относятся модификации SLC и TRC, отличающихся способом крепления: SLC - крепление на резьбовую шпильку, TRC - быстросъемное крепление на болт-адаптер (байонетный замок). Модификации SLC и TRC выпускаются в различных исполнениях, структура обозначения которых приведена на рисунке 1.

Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер, идентифицирующий каждый экземпляр средства измерений, имеет цифровое обозначение и наносится на маркировочной табличке.

Общий вид средства измерений представлен на рисунке 2.

SLC A 4 B CC

Исполнение

DDD

A - обозначает исполнение:

1    - стандартное

2    - взрывозащищенное

B - обозначает динамический диапазон измерений ударных импульсов:

1 - от 10 до 95 дБ

4 - от -12 до 75 дБ

Тип разъема -

CC - обозначают конструкцию электрического присоединения:

TB или B - двухконтактный разъем типа MIL-C-5015, расположенный в верхней части датчика *

TD или D - обозначает четырехконтактный разъем типа M12, расположенный в верхней части датчика

TE или E - двухконтактный удлиненный разъем (17 мм), расположенный в верхней части датчика TC или C - интегрированный кабель **

TCP или CP - интегрированный кабель с адаптером под металлорукава

TRC100, TRC200

SLC141, SLC144, SLC244

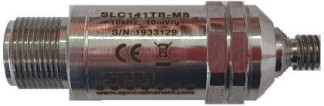

Рисунок 2 - Общий вид средства измерений Пломбирование акселерометров не предусмотрено.

Программное обеспечение

отсутствует.

Технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики

Значение для исполнений

SLC141

SLC144

SLC244

TRC100

TRC200

TRC150

TRC250

Номинальный коэффициент преобразования на базовой частоте 80 Гц, мВ/(м-с-2)

1

10

10

10

Пределы допускаемого отклонения коэффициента преобразования от номинального значения на базовой частоте, %

±10

±10

±10

±10

Диапазон измерений виброускорения, м/с1

от 0,1 до 600

от 0,1 до 600

от 0,1 до 600

от 0,1 до 600

Диапазон показаний виброускорения, м/с2

от 0,1 до 6000

от 0,1 до 600

от 0,1 до 600

от 0,1 до 600

Диапазон рабочих частот, Гц

от 2 до 10000

от 2 до 10000

от 2 до 5000

от 2 до 5000

Диапазон частот при неравномерности амплитудночастотной характеристики (относительно базовой частоты) ±10 %, Гц

от 5 до 4000

от 5 до 4000

от 5 до 4000

от 5 до 3000

Диапазон частот при неравномерности амплитудно -частотной характеристики (относительно базовой частоты) ±3 дБ, Гц

от 2 до 10000

от 2 до 10000

от 2 до 5000

от 2 до 3000

Относительный коэффициент поперечного преобразования, %, не более

10

10

10

10

Нелинейность амплитудной характеристики, %, не более

1

1

1

1

Наименование характеристики

Значение для исполнений

SLC141

SLC144

SLC244

TRC100

TRC200

TRC150

TRC250

Диапазон измерений ударных импульсов, дБ, отн. 100 м/с2

от 10 до 95

от -12 до 75

от -12 до 75

от -12 до 75

Пределы допускаемого отклонения измерений ударного импульса, дБ отн. 100 м/с2

± 3

± 3

± 3

± 3

Диапазон частот установочного резонанса, кГц

от 28 до 36

от 28 до 36

от 28 до 36

от 28 до 36

Нормальные условия измерений:

-    температура окружающей среды, °С

-    относительная влажность воздуха, %

от +15 до +25 от 30 до 80

от +15 до +25 от 30 до 80

от +15 до +25 от 30 до 80

от +15 до +25 от 30 до 80

Таблица 2 - Основные технические характеристики

Наименование характеристики

Значение для исполнений

SLC141

SLC144

SLC244

TRC100

TRC200

TRC150

TRC250

Напряжение питания, В

24

24

24

24

Ток питания, мА

от 2 до 5

от 2 до 5

от 2 до 5

от 2 до 5

Условия эксплуатации: температура окружающей среды, С - относительная влажность воздуха, %, не более

от -40 до +125 90

от -40 до +125 90

от -40 до +125 90

от -40 до +125 90

Масса, г

75

75

165

165

(230*)

Габаритные размеры, (диаметрхвысота), мм, не более

21x65

21x73

36x67

36x66

* для взрывозащищенного исполнения TRC250

Знак утверждения типа

Нанесение знака утверждения типа на средство измерений не предусмотрено. Знак утверждения типа наносится на титульный лист паспорта типографским способом.

Комплектность

Таблица 3 - Комплектность средства измерений

Наименование

Обозначение

Количество

Преобразователm вибрации и ударных импульсов DuoTech (модификация и исполнение по заказу)

-

1 шт.

Руководство по эксплуатации

-

1 экз.

Паспорт

-

1 экз.

Сведения о методах измерений

приведены в разделе 2 «Использование по назначению» руководства по эксплуатации.

Нормативные документы

Приказ Росстандарта от 27.12.2018 № 2772 Об утверждении государственной поверочной схемы для средств измерений виброперемещения, виброскорости, виброускорения и углового ускорения

ГОСТ 8.137-84 ГСИ. Государственный специальный эталон и государственная поверочная схема для средств измерений ускорения при ударном движении Техническая документация SPM Instrument AB, Швеция

Зарегистрировано поверок 2344
Поверителей 3
Актуальность данных 07.12.2024
