| Номер в госреестре | 83516-21 |
| Наименование СИ | Измерители параметров микроклимата |
| Обозначение типа СИ | Метеоскоп-М+ |
| Изготовитель | Общество с ограниченной ответственностью "НТМ-Защита" (ООО "НТМ-Защита"), г. Москва |
| Год регистрации | 2021 |
| Срок свидетельства | 26.10.2026 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Измерители параметров микроклимата «Метеоскоп-М+» (далее по тексту -измерители) предназначены для измерений параметров окружающей среды (температуры, относительной влажности, скорости воздушного потока, атмосферного давления).
Принцип действия измерителя основан на измерении электрических сигналов, поступающих в измерительный блок от первичных преобразователей, установленных в выдвижной сенсометрический щуп и шаровой термометр. Сигналы первичных преобразователей в цифровой форме от измерительного блока (ИБ) передаются по беспроводному радиоканалу в блок управления и индикации НТМ-Терминал (далее - блок НТМ-Терминал или БУИ) или на персональный компьютер. ИБ связывается с любым устройством управления и отображения информации по беспроводному радиоканалу, имеющими Bluetooth-модуль и программное обеспечение «НТМ-ЭкоМ».
Измеритель является портативным переносным прибором и состоит из ИБ с сенсометрическим щупом, шарового термометра со штативом и блока НТМ-Терминал.
В ИБ размещена схема обработки сигналов первичных преобразователей, в том числе по каналу измерений температуры шаровым термометром, подключаемым через разъем к ИБ, микропроцессор, приемо-передающий радиоканал и аккумуляторная батарея питания.
В сенсометрическом щупе ИБ расположены первичные преобразователи температуры, относительной влажности, скорости воздушного потока и атмосферного давления.
Шаровой термометр представляет собой полую сферу диаметром не более 100 мм с зачерненной поверхностью (степень черноты поверхности не ниже 0,95), внутри по центру которой размещен первичный преобразователь температуры.
Блок НТМ-Терминал представляет собой отдельный электронный блок, который обеспечивает посредством беспроводной связи с ИБ, выбор режима измерений, выбор единиц измерений температуры в К или °С, атмосферного давления в мм рт.ст. или в кПа, контроль условий применения, обработку информации, отображение и запись результатов измерений и индикацию заряда аккумуляторов, также для этих функций может быть использован ПК с предустановленным ПО «НТМ-ЭкоМ». На передней панели блока НТМ-Терминал расположены кнопки управления и дисплей.
Маркировка измерителя выполнена на самоклеящейся стойкой к стиранию плёнке, которая наносится на корпуса ИБ и блока НТМ-Терминал и содержит: обозначение -«Метеоскоп-М+»; фирменный знак предприятия-изготовителя, знак утверждения типа; заводской номер измерителя по принятой нумерации предприятия-изготовителя, который определяется заводским номером ИБ. Цветовая гамма ИБ и блока НТМ-Терминал может быть изменена по решению Изготовителя в одностороннем порядке.
Знак поверки наносится на свидетельство о поверке (в случае его оформления) или в паспорт измерителя.

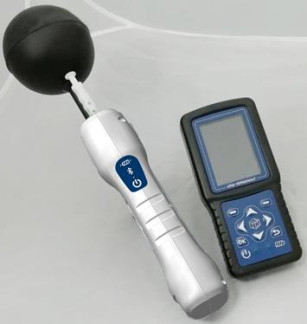

Общий вид средства измерений представлен на рисунке 1.
Пломбирование измерителя производится в месте винтовых соединений на нижней части корпуса. Схема пломбировки ИБ и блока НТМ-Терминал от несанкционированного доступа и место нанесения знака утверждения типа представлены на рисунке 2.
Измерительный блок Блок НТМ-Терминал
Рисунок 2 - Схема пломбировки ИБ, блока НТМ-Терминал и место нанесения знака
утверждения типа
Программное обеспечение измерителей состоит из встроенного ПО и внешнего ПО. Встроенное ПО, реализованное в виде микропроцессорных программ устанавливается изготовителем в ИБ и в блок НТМ-Терминал и является их неотъемлемой частью.
ПО «MeteoMP», установленное в ИБ, выполняет функции получения и обработки сигналов от первичных преобразователей, вычисления дополнительных параметров, усреднения и расчета неопределенности результатов измерений, приема управляющих команд от блока НТМ-Терминал или ПК, передачу результатов измерений в цифровой форме в блок НТМ-Терминал или на ПК (другие устройства с предустановленным ПО «НТМ-ЭкоМ» и имеющие Bluetooth-модуль), контроля уровня заряда аккумуляторов ИБ.
ПО «NtmTerminal», установленное в блок НТМ-Терминал, выполняет функции задания режимов работы ИБ, получения и отображения результатов измерений параметров микроклимата: температуры, относительной влажности, атмосферного давления, скорости воздушного потока, температуры по шаровому термометру, а также вычисляемых параметров: результирующей температуры и средней температуры поверхностей, ТНС-индекса, плотности потока теплового излучения, хранения в памяти средних значений измеренных и вычисленных параметров объемом до 150 записей, индикации заряда аккумуляторов ИБ и блока НТМ-Терминал.
Конструкция измерителей исключает возможность несанкционированного влияния на встроенное ПО и измерительную информацию.
Измеритель может работать с автономным ПО «НТМ-ЭкоМ», которое устанавливается на ПК в операционной системе семейства Windows и выполняет функции блока НТМ-Терминал.
Минимальные системные требования к ПК:
- операционная система Windows;
- наличие беспроводного канала связи Bluetooth (Bluetooth-модуль должен соответствовать требованиям стандарта Bluetooth 2.0);
- свободного места на жестком диске 150 МБ.
Уровень защиты ПО «MeteoMP», «NtmTerminal» и ПО «НТМ-ЭкоМ» «высокий» в соответствии с документом Р 50.2.077-2014.
Таблица 1 - Идентификационные данные (признаки) ПО
| Идентификационные данные (признаки) | Значение | ||
| встроенное ПО | автономное ПО | ||
| Идентификационное наименование ПО | в соответс изме | твии с мод. рителя | MeteoMP.dll |
| Номер версии (идентификационный номер) ПО, не ниже | 1.0 | 3.0.8 | 1.0.0 |
| Цифровой идентификатор ПО | - | - | - |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений температуры, °С: - измерительный блок - шаровой термометр | от -40 до 70 от 0 до +70 |
| Пределы допускаемой абсолютной погрешности измерений температуры, °С: - измерительный блок: в диапазоне от -40 °С до -10 °С включ. в диапазоне св. -10 °С до 70 °С - шаровой термометр | ±0,5 ±0,2 ±0,5 |
| Диапазон измерений относительной влажности, % | от 3 до 97 |
| Пределы допускаемой абсолютной погрешности измерений относительной влажности, % (в диапазоне температуры от 0 °С до +70 °С) | ±3 |
| Диапазон измерений атмосферного давления, кПа | от 80 до 110 |
| Пределы допускаемой абсолютной погрешности измерений атмосферного давления, кПа | ±0,13 |
| Диапазон измерений скорости воздушного потока(*), м/с | от 0,05 до 20 от 0,1 до 20 |
| Наименование характеристики | Значение |
| Пределы допускаемой абсолютной погрешности измерений скорости воздушного потока, м/с: - в диапазоне от 0,05 до 1 м/с включ. - в диапазоне св. 1 до 20 м/с V - измеренное значение скорости, м/с | ±(0,05+0,05-V) ±(0,1+0,05-V) |
| Примечание: (*) - конкретный диапазон измерений скорости воздушного потока указывается при заказе и приводится в паспорте на измеритель | |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Напряжение питания постоянным током, В - измерительного блока (элементы питания аккумуляторные типа АА) - блока НТМ-Терминал (элементы питания аккумуляторные типа АА) | 3.6 3.6 |
| Время непрерывной работы, ч, не менее (без подзарядки аккумуляторов) | 5 |
| Габаритные размеры (Д х Ш х В), мм, не более - измерительный блок - шаровой термометр - блок НТМ-Терминал | 240х50х60 160x100x100 200x110x85 |
| Масса, г, не более - измерительный блок - шаровой термометр - блок НТМ-Терминал | 300 100 350 |
| Условия эксплуатации - измерительный блок: - диапазон температуры окружающего воздуха, °С - относительная влажность воздуха при температуре +25 °С, %, не более - диапазон атмосферного давления, кПа | от -40 до +70 97 от 80 до 110 |
| - шаровой термометр: - диапазон температуры окружающего воздуха, °С - относительная влажность воздуха при температуре +25 °С, %, не более - диапазон атмосферного давления, кПа | от 0 до +70 90 от 80 до 110 |
| - блок НТМ-Терминал: - диапазон температуры окружающего воздуха, °С - относительная влажность воздуха при температуре +25 °С, %, не более - диапазон атмосферного давления, кПа | от -20 до +50 90 от 80 до 110 |
| Наработка на отказ, ч, не менее | 7131 |
| Срок службы, лет, не менее | 5 |
Таблица 4 - Комплектность измерителя
| Наименование | Обозначение | Количество |
| 1 | 2 | 3 |
| Измеритель параметров микроклимата в составе: - измерительный блок - блок НТМ-Терминал - шаровый термометр | Метескоп-М+ БВЕК.431110.004 ИБ БВЕК.431110.004 БУИ БВЕК.431110.004 ШТ | 1 шт. 1 шт. (*) 1 шт. (*) |
| Паспорт | БВЕК.431110.004 ПС | 1 экз. |
| Руководство по эксплуатации | БВЕК.431110.004 РЭ | 1 экз. |
| Блок питания | - | 1 шт. |
| Сумка укладочная | - | 1 шт. |
| Кабель для связи с ПК | - | 1 шт. |
| Штатив для шарового термометра | - | 1 шт. (*) |
| Методика поверки | МП 2411-0186-2021 | 1 экз.(**) |
| Примечание: (*) () - поставляется по дополнительному заказу; (**) - поставляется в составе РЭ. | ||
приведены в документе БВЕК.431110.004 РЭ «Измерители параметров микроклимата «Метеоскоп-М+». Руководство по эксплуатации», раздел 7.
ГОСТ 8.547-2009 ГСИ. Государственная поверочная схема для средств измерений влажности газов
ГОСТ 8.558 - 2009 ГСИ. Государственная поверочная схема для средств измерений температуры. Приказ Федерального агентства по техническому регулированию и метрологии от 25 ноября 2019 г. № 2815 «Об утверждении Государственной поверочной схемы для средств измерений скорости воздушного потока».
Приказ Федерального агентства по техническому регулированию и метрологии от 6 декабря 2019 г. № 2900 «Об утверждении государственной поверочной схемы для средств измерений абсолютного давления в диапазоне Г10'1 - 1-107 Па».
ТУ 431110-004-18446736-2021 «Измеритель параметров микроклимата «Метеоскоп-М+». Технические условия».
| Зарегистрировано поверок | 966 |
| Поверителей | 36 |
| Актуальность данных | 21.11.2024 |
