| Номер в госреестре | 83517-21 |
| Наименование СИ | Комплексы автоматической фиксации нарушений ПДД |
| Обозначение типа СИ | "ТАЙФУН" |
| Изготовитель | Общество с ограниченной ответственностью "Научно-Производственное Предприятие "МВС" (ООО "НПП "МВС"), г. Краснодар |
| Год регистрации | 2021 |
| Срок свидетельства | 26.10.2026 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Комплексы автоматической фиксации нарушений ПДД «ТАЙФУН» (далее - комплексы) предназначены для измерений текущих навигационных параметров по сигналам навигационных космических аппаратов глобальных навигационных спутниковых систем (далее - ГНСС) ГЛОНАСС и GPS, определения на их основе координат местоположения в системе координат WGS-84 и синхронизации внутренней шкалы времени комплексов с национальной шкалой координированного времени UTC(SU).
Принцип действия комплексов основан на измерении псевдодальностей и доплеровских смещений частот по сигналам ГНСС ГЛОНАСС в частотном диапазоне L1, ГНСС GPS на частоте L1 с последующим определением координат местоположения, синхронизации шкалы времени комплекса с национальной шкалой координированного времени UTC(SU) и записи координат местоположения и текущего времени в фотоизображение, формируемое комплексом.
П р и м е ч а н и я
1 Параметры сигналов ГНСС согласно интерфейсного контрольного документа «ГЛОНАСС», редакция 5.1 от 2008; IS-GPS-200E от 08.06.2010.
2 Сигналы ГНСС отслеживаются в зоне видимости на углах возвышения более 5о относительно местного горизонта.
3 Условия эксплуатации комплексов - в номинальной шумовой обстановке, которая не прерывает возможностей комплексов к обнаружению и отслеживанию сигналов навигационных космических аппаратов.
Конструктивно комплексы состоят из видеомодуля ТФ-П-ВМ-2, вычислительного модуля ТФ-П-ВМ-1, модуля геолокации 01.04031.001, комплекта соединительных кабелей ТФ-П-КК-4.
Для настройки комплекса применяются монитор и клавиатура (не входит в комплект поставки).
На корпус комплекса знак поверки не наносится.
Самоклеящаяся этикетка, содержащая в том числе заводской (серийный) номер, однозначно идентифицирующий каждый экземпляр комплекса, размещена на боковой панели вычислительного модуля ТФ-П-ВМ-1.

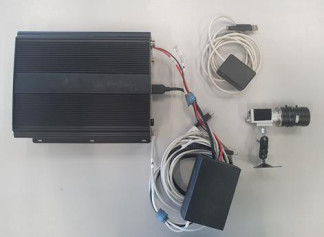

Общий вид комплексов представлен на рисунке 1. Места нанесения знака утверждения типа и пломбировки от несанкционированного доступа приведены на рисунке 2.
Комплексы работают под управлением специализированного программного обеспечения (далее - ПО).
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014. Таблица 1 - Идентификационные данные ПО
| Идентификационное данные (признаки) | Значение |
| Идентификационное наименование ПО | Скорпион |
| Номер версии (идентификационный номер ПО) | 21.12.12.0 и выше |
| Цифровой идентификатор ПО (контрольная сумма) | - |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Доверительные границы абсолютной погрешности (при доверительной вероятности 0,95) определения координат местоположения в плане в диапазоне скоростей от 0 до 30 км/ч при работе по сигналам ГЛОНАСС (L1, код СТ) и GPS (L1, код С/A) при геометрическом факторе (PDOP) не более 3, м | ±5,0 |
| Пределы допускаемой абсолютной погрешности синхронизации внутренней шкалы времени комплекса с национальной шкалой координированного времени UTC(SU), с | ±2,0 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Напряжение питания от сети постоянного тока, В | от 9 до 15 |
| Габаритные размеры составных частей комплекса, мм, не более видеомодуль ТФ-П-ВМ-2 | |
| длина | 150 |
| ширина | 70 |
| высота | 70 |
| вычислительный модуль ТФ-П-ВМ-1 | |
| длина | 500 |
| ширина | 300 |
| высота | 200 |
| модуль геолокации 01.04031.001 | |
| длина | 65 |
| ширина | 45 |
| высота | 20 |
| Масса, кг, не более | |
| видеомодуль ТФ-П-ВМ-2 | 1,0 |
| вычислительный модуль ТФ-П-ВМ-1 | 5,0 |
| модуль геолокации 01.04031.001 | 0,1 |
| Рабочие условия эксплуатации | |
| температура окружающего воздуха, оС | от -40 до +50 |
| относительная влажность окружающего воздуха при 30 °С, %, | |
| не более | 95 |
наносится на этикетку вычислительного модуля ТФ-П-ВМ-1 и титульный лист руководства по эксплуатации типографским способом.
Таблица 4 - Комплектность комплексов
| Наименование | Обозначение | Количество |
| 1 Комплекс автоматической фиксации нарушений ПДД | «ТАЙФУН» | 1 шт. |
| 1.1 Видеомодуль | ТФ-П-ВМ-2 | 1 шт. |
| 1.2 Вычислительный модуль | ТФ-П-ВМ-1 | 1 шт. |
| 1.3 Модуль геолокации | 01.04031.001 | 1 шт. |
| 1.4 Комплект соединительных кабелей | ТФ-П-КК-4 | 1 компл. |
| 2 Руководство по эксплуатации | 01.02002.001.00.000 РЭ | 1 экз. |
| 3 Паспорт | 01.02002.001.00.000 ПС | 1 экз. |
| 4 ПО «Скорпион». Руководство пользователя | 05.02042.001.00.000 РП | 1 экз. |
| 5 Программное обеспечение | ТФ-П-ПО-1 | 1 CD-диск |
| 6 Методика поверки | 8501-21-02 МП | 1 экз. |
приведены в пункте 2 «Порядок работы» документа 01.02002.001.00.000 РЭ «Комплексы автоматической фиксации нарушений ПДД «ТАЙФУН. Руководство по эксплуатации».
Приказ Росстандарта № 2831 от 29.12.2018 «Об утверждении Государственной поверочной схемы для координатно-временных измерений»
ТУ 26.51.64-002-02196183-2020 Комплексы автоматической фиксации нарушений ПДД «ТАЙФУН». Технические условия
