| Номер в госреестре | 83526-21 |
| Наименование СИ | Преобразователи относительных перемещений |
| Обозначение типа СИ | DT-120 |
| Изготовитель | Brüel & Kjaer Vibro GmbH, Германия |
| Год регистрации | 2021 |
| Срок свидетельства | 26.10.2026 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Преобразователи относительных перемещений DT-120 (далее - преобразователи) предназначены для измерений виброперемещения и относительного перемещения (положения).
Принцип действия преобразователей основан на взаимодействии электромагнитного поля, создаваемого преобразователем относительных перемещений, с электромагнитным полем вихревых токов, наводимых в электропроводящем объекте измерения. Изменение зазора между чувствительным элементом преобразователя и объектом измерений в процессе перемещения контролируемого объекта приводит к пропорциональному изменению выходного сигнала.
Преобразователи относительных перемещений DT-120 состоят из бесконтактного датчика (сенсора), блока преобразований, выполненных в едином металлическом корпусе, и соединительного кабеля. Измерительный выход - сила постоянного тока, унифицированный 420 мА. Дополнительный выход - сигнал переменного напряжения, предназначен для позиционирования датчика на требуемом расстоянии от контролируемого объекта.
Преобразователи относительных перемещений DT-120 выпускаются в трех модификациях - DT-121, DT-122 и DT-123, которые отличаются друг от друга диапазонами измерений и габаритными размерами.

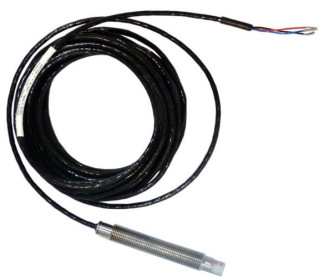

Общий вид преобразователей DT-120 представлен на рисунке 1, схема маркировки на рисунке 2.
Преобразователь относительных перемещений 12 D . МТ / MR / ТТ / LLL / UUU / РРР / СХХ / R
Рисунок 2 - Маркировка преобразователей относительных перемещений DT-120 Пломбирование преобразователей не предусмотрено.
Заводской номер и модификация преобразователей относительных перемещений DT-120 наносятся на кабель путем наклеивания спецэтикетки из прочного материала.
Знак поверки наносится в паспорт преобразователя и (или) в свидетельство о поверке. Свидетельство о поверке выдается по запросу заказчика.
Программное обеспечение отсутствует
DT-120
Таблица 1 - Метрологические характеристики преобразователей относительных перемещений
| Наименование характеристики | Значение |
| Номинальный коэффициент преобразования при измерении размаха виброперемещения, мкА/мкм, для диапазонов измерений, мкм: от 0 до 100 | 160 |
| от 0 до 250 | 64 |
| от 0 до 600 | 26,67 |
| от 0 до 101,6 | 157,48 |
| от 0 до 254 | 62,99 |
| от 0 до 609,6 | 26,25 |
| Номинальный коэффициент преобразования при измерении относительного перемещения, мкА/мкм, для диапазонов измерений, мкм: от 900 до 2100 | 13,33 |
| от 900 до 2400 | 10,66 |
| от 900 до 2170 | 12,6 |
| от 900 до 2424 | 10,5 |
| Отклонение действительного значения коэффициента преобразования, %, не более: -при измерении виброперемещения | 10% |
| -при измерении относительного перемещения | 5% |
| Диапазон рабочих частот, Гц -при измерении виброперемещения | от 5 до 1000 |
| Характеристики сигнала с выходом по постоянному току: Диапазон выходного сигнала силы постоянного тока, мА, | от 4 до 20 |
| Нелинейность амплитудной характеристики на базовой частоте 40 Гц при измерении виброперемещения, %, не более | ±5% |
| Неравномерность частотной характеристики относительно базовой частоты при измерении виброперемещения, %, не более | ±5% |
| Основная относительная погрешность измерения относительного перемещения, %, не более | ±5% |
| Пределы допускаемой дополнительной относительной погрешности измерения относительного перемещения в диапазоне рабочих температур | ±5% |
| Пределы допускаемого отклонения действительного значения коэффициента преобразования от номинального значения при измерении виброперемещения в диапазоне рабочих температур | ±5% |
| Нормальные условия измерений: - температура окружающей среды, °С | от +15 до +25 |
Таблица 2 - Основные технические характеристики преобразователей относительных перемещений DT-120_
| Наименование характеристики | Значение | ||
| DT-121 | DT-122 | DT-123 | |
| Условия эксплуатации: - диапазон рабочих температур, °С | от -40 до +105 | ||
| Габаритные размеры без крепежных элементов (диаметр х высота), мм, не более: | 7,2x250 | 7,2x250 | 7,2x73 |
| Масса с кабелем 5 м, г, не более: | 150 | ||
| Параметры электрического питания: - напряжение постоянного тока, В -ток потребления, не более, мА | от +12 до +32 21 | ||
наносится на титульный лист паспорта типографским способом. Комплектность средства измерений
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Преобразователь относительных перемещений | DT-120 | 1 шт. |
| Руководство по эксплуатации | C107153002/v03 | 1 экз. |
| Паспорт | 1 экз. |
приведены в эксплуатационном документе: Руководство по эксплуатации. Преобразователи относительных перемещений DT-120, C107153002/v03. Пункт 2.1.1 Типы измерений.
Нормативные документы, устанавливающие требования к преобразователям относительных перемещений DT-120
Приказ Федерального агентства по техническому регулированию и метрологии от 27 декабря 2018 г. № 2772 «Об утверждении государственной поверочной схемы для средств измерений виброперемещения, виброскорости, виброускорения и углового ускорения»
