Трансформаторы тока ТОЛ, 83532-21

83532-21
Трансформаторы тока ТОЛ (далее по тексту - трансформаторы тока) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.
Карточка СИ
Номер в госреестре 83532-21
Наименование СИ Трансформаторы тока
Обозначение типа СИ ТОЛ
Изготовитель Открытое акционерное общество "Свердловский завод трансформаторов тока" (ОАО "СЗТТ"), г. Екатеринбург
Год регистрации 2021
МПИ (интервал между поверками) 4 года
Стоимость поверки Узнать стоимость
Описание типа скачать
Методика поверки скачать

Назначение

Трансформаторы тока ТОЛ (далее по тексту - трансформаторы тока) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.

Описание

Принцип действия трансформаторов тока основан на явлении электромагнитной индукции переменного тока. Ток первичной обмотки трансформаторов тока создает переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке создается ток, пропорциональный первичному току.

Трансформаторы тока выполнены в виде опорной конструкции, имеют магнитопроводы, первичную и вторичные обмотки, залитые компаундом, который обеспечивает электрическую прочность изоляции и защиту обмоток от проникновения влаги и механических повреждений.

Выводы первичной обмотки выведены на верхнюю часть литого корпуса в виде контактных площадок с двумя отверстиями для крепления. Выводы вторичных обмоток расположены в нижней части литого блока.

Маркировка выводов первичной и вторичных обмоток - рельефная, выполненная компаундом при заливке трансформаторов в форму.

Конструкция выводов вторичных обмоток для измерений предусматривает возможность пломбирования.

К трансформаторам тока данного типа относятся пять модификаций трансформаторов

тока:

-    ТОЛ-10-1-8 У2, зав. № 10137, 10142;

-    ТОЛ-10-1-12 У2, зав. № 10541, 11459, 10545, 11461, 10544, 10814, 11455, 10703, 10704, 10695, 11460, 10697, 11458, 11295, 11456, 10696, 10698, 11454, 10542, 10543, 10540, 10322, 10318, 10383, 10317, 10382, 10378, 10702, 10699, 10701, 10321, 10377, 10319, 10705, 10815, 10706, 10385, 10700, 10882, 9974, 9741, 9975, 10165, 9976, 11457, 10386, 9839, 9972, 10159, 10155, 10156, 9978, 9967, 9971, 9834, 10154, 9838, 10158, 9832, 10164, 11589, 11584, 11585, 11713, 11587, 11718, 12507, 12022, 12710, 11875, 11882, 11872, 12107, 11876, 10162, 11714, 11880, 12018, 11883, 12020, 12819, 12510, 9311, 12704, 9744, 12511, 12969, 11873, 12021, 11879, 11711, 9588, 9742, 11881, 11878, 11717, 11299, 9739, 11296, 11139, 11031, 11034, 10880, 10883, 10884, 11142, 11140, 11141, 10879, 11032, 10881, 9589, 9831, 9434, 9833, 9743, 9830, 11144, 11035, 9968, 9829, 9837, 9435, 9586, 9828, 9590, 11709, 11712, 11588, 12711, 12708, 12970, 12017, 11874, 11715, 11877, 11720, 11716;

-    ТОЛ-10-1М-34 УХЛ2, зав. № 19473, 19364, 19265, 19685, 19263, 20736, 28152, 20737,

19574;

-    ТОЛ 10 У2.1, зав. № 114866, 39168, 40142, 15392;

-    ТОЛ10-1-11 У2, зав. № 6009, 6705.

Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер, идентифицирующий каждый экземпляр средства измерений, нанесен на маркировочной табличке в виде цифрового обозначения.

Общий вид средства измерений с указанием места пломбировки, места нанесения заводского номера приведен на рисунке 1.

Место нанесения заводского номера

Место пломбировки

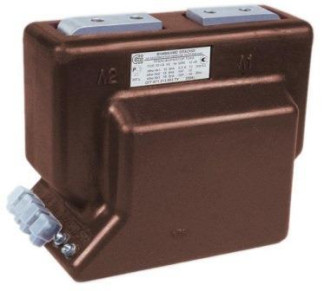

Рисунок 1 - Общий вид средства измерений с указанием места пломбировки, места нанесения заводского номера

Программное обеспечение

отсутствует.

Технические характеристики

Таблица 1 - Метрологические характеристики ТОЛ-10-1-8 У2

Наименование характеристики

Значение для заводских номеров

10137, 10142

Номинальное напряжение, кВ

10

Номинальный первичный ток Ьном, А

800

Номинальный вторичный ток Ьном, А

5

Номинальная частота йюм, Гц

50

Класс точности вторичных обмоток по ГОСТ 7746 для измерений и учета

0,2S

Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), В-А

10

10544,

10695,

11456.

10543,

10317,

10701,

10815,

9741,

9839,

9967,

9832,

11713,

12710,

11876,

11883,

9744,

11879.

11717,

11034, 11140,

9831,

11035, 9590,

12970

12017,

11874,

11715,

11877,

11720,

11716

Наименование характеристики

10541, 11459, 10545, 11461, 10814, 11455, 10703, 10704, 11460, 10697, 11458, 11295, 10696, 10698, 11454, 10542, 10540, 10322, 10318, 10383, 10382, 10378, 10702, 10699, 10321, 10377, 10319, 10705, 10706, 10385, 10700, 10882, 9974, 9975, 10165, 9976, 11457, 10386, 9972, 10159, 10155, 10156, 9978, 9971, 9834, 10154, 9838, 10158, 10164, 11589, 11584, 11585, 11587, 11718, 12507, 12022, 11875, 11882, 11872, 12107, 10162, 11714, 11880, 12018, 12020, 12819, 12510, 9311, 12704, 12511, 12969, 11873, 12021, 11711, 9588, 9742, 11881, 11878, 11299, 9739, 11296, 11139, 11031, 10880, 10883, 10884, 11142, 11141, 10879, 11032, 10881, 9589, 9434, 9833, 9743, 9830, 11144, 9968, 9829, 9837, 9435, 9586, 9828: 11709, 11712, 11588, 12711, 12708,

Номинальное напряжение, кВ

10

10

Номинальный первичный ток Ьном, А

600

300; 600

Номинальный вторичный ток Ьном, А

5

5

Номинальная частота йюм, Гц

50

50

Класс точности вторичных обмоток по ГОСТ 7746 для измерений и учета

0,5S

0,5S

Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 1), В-А

2,5

2,5

Таблица 3 - Метрологические характеристики ТОЛ-10-ГМ-34 УХЛ2

Наименование характеристики

Значение для заводских номеров

19473, 19364, 19265, 19685, 19263, 20736, 28152, 20737, 19574

Номинальное напряжение, кВ

10

Номинальный первичный ток Ьном, А

100

Номинальный вторичный ток Ьном, А

5

Номинальная частота йюм, Гц

50

Класс точности вторичных обмоток по ГОСТ 7746 для измерений и учета

0,2S

Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), В-А

10

Наименование характеристики

Значение для заводских номеров

14866, 39168, 40142, 15392

Номинальное напряжение, кВ

10

Номинальный первичный ток Ьном, А

300

Номинальный вторичный ток Ьном, А

5

Номинальная частота йюм, Гц

50

Класс точности вторичных обмоток по ГОСТ 7746 для измерений и учета

0,5

Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), В-А

10

Таблица 5 - Метрологические характеристики ТОЛ10-1-11 У2

Наименование характеристики

Значение для заводских номеров

6009, 6705

Номинальное напряжение, кВ

10

Номинальный первичный ток Ьном, А

75

Номинальный вторичный ток Ьном, А

5

Номинальная частота йюм, Гц

50

Класс точности вторичных обмоток по ГОСТ 7746 для измерений и учета

0,5

Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), В-А

10

Таблица 6 - Основные технические характеристики

Наименование характеристики

Значение

Условия эксплуатации:

- температура окружающей среды, °С

для модификаций ТОЛ-10-1-8 У2,

ТОЛ-10-1-12 У2, ТОЛ 10 У2.1, ТОЛ10-1-11 У2 для модификации ТОЛ-10-1М-34 УХЛ2

от -45 до +40 от -60 до +40

Знак утверждения типа

Нанесение знака утверждения типа на трансформаторы тока не предусмотрено. Знак утверждения типа наносится на титульный лист паспорта трансформатора тока типографским способом.

Комплектность

Таблица 7 - Комплектность средства измерений

Наименование

Обозначение

Количество

Трансформатор тока

ТОЛ

1 шт.

Паспорт

ТОЛ

1 экз.

Сведения о методах измерений

приведены в разделе «Общие сведения» паспорта трансформатора тока

Нормативные документы

Техническая документация изготовителя
