Государственный реестр средств измерений

Анализаторы спектра портативные Signal Hound BB60C, 83536-21

83536-21
Анализаторы спектра портативные Signal Hound BB60C (далее - анализаторы) предназначены для измерения и мониторинга параметров высокочастотных сигналов (мощность, частота, параметры спектра и модуляции) радиоэлектронного оборудования и систем мобильной связи.
Карточка СИ
Номер в госреестре 83536-21
Наименование СИ Анализаторы спектра портативные
Обозначение типа СИ Signal Hound BB60C
Изготовитель Компания "Signal Hound, Inc.", США
Год регистрации 2021
Срок свидетельства 26.10.2026
МПИ (интервал между поверками) 1 год
Стоимость поверки Узнать стоимость
Описание типа скачать
Методика поверки скачать

Назначение

Анализаторы спектра портативные Signal Hound BB60C (далее - анализаторы) предназначены для измерения и мониторинга параметров высокочастотных сигналов (мощность, частота, параметры спектра и модуляции) радиоэлектронного оборудования и систем мобильной связи.

Описание

Анализаторы представляют собой портативные приборы, подключаемые по интерфейсу USB к внешнему компьютеру.

Принцип действия анализаторов основан на комбинации последовательного супергетеродинного преобразования входного высокочастотного сигнала и быстрого преобразования Фурье для анализа сигналов в реальном времени. Для развертки спектра используется высокостабильный синтезатор, синхронизация которого осуществляется от внутреннего опорного кварцевого генератора или от внешнего источника сигнала, в том числе от системы GNSS. Питание осуществляется через интерфейс USB от внешнего компьютера или от внешнего источника постоянного напряжения (опция 10).

Анализаторы выполнены в прочном экранированном корпусе.

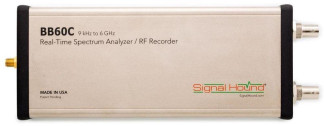

Общий вид анализаторов показан на рисунках 1 - 4.

Знак утверждения типа и знак поверки наносятся на нижнюю панель анализаторов, на которой имеется самоклеющаяся этикетка с заводским (серийным номером), однозначно идентифицирующим каждый экземпляр анализаторов (рисунок 2). В конструкции анализаторов отсутствуют элементы регулировки и подстройки, доступные пользователю, пломбирование анализаторов не предусмотрено.

Программное обеспечение

Программное обеспечение устанавливается на внешний компьютер, его метрологически значимая часть служит для управления режимами, задания параметров и функций измерений, отображения измерительной информации, взаимодействия с внешними устройствами.

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений «низкий» по Р 50.2.077-2014.

Идентификационные данные программного обеспечения приведены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)

Значение

Идентификационное наименование

Spike

Номер версии (идентификационный номер)

не ниже 3.4.0

Технические характеристики

Метрологические и основные технические характеристики представлены в таблице 2.

Таблица 2 - Метрологические и основные технические характеристики

Наименование характеристики

Значение

1

2

Диапазон частот

от 9 кГц до 6 ГГц

Полоса частот анализа сигналов с векторной модуляцией

от 250 кГц до 27 МГц

Частота опорного генератора, МГц

10

Относительный годовой дрейф частоты опорного генератора 5а, не более

110-6

Пределы допускаемой относительной погрешности измерения частоты

±5a^N 1)

Параметры сигнала внешней синхронизации номинальное значение частоты, МГц уровень мощности, дБм 2)

10

от 0 до +13

Полоса пропускания

от 10 Гц до 10 МГц

Относительный уровень фазовых шумов на частоте 1 ГГц при температуре от 20 до 25 °C, нормализованный к полосе пропускания 1 Гц, дБ/Г ц, не более

при отстройке на 100 Гц при отстройке на 1 кГц при отстройке на 10 кГц

-70

-76

-83

при отстройке на 100 кГц

-93

при отстройке на 1 МГц

-117

Усредненный уровень собственных шумов при температуре от 20 до 25 нормализованный к полосе пропускания 1 Гц, дБм, не более 9 кГц < F < 500 кГц 500 кГц < F < 10 МГц 3)

°C на частотах F,

-140

-154

10 МГц < F < 6 ГГц 3)

-158 + 1,1-Af 4)

1)    N - округленное в большую сторону количество лет со дня выпуска или последней заводской подстройки

2)    здесь и далее дБм обозначает уровень мощности в дБ относительно 1 мВт

3)    при полосе обзора > 500 кГц

4)    Af - численное значение частоты в ГГ ц

1

2

Допускаемый уровень мощности на входе, дБм, не более

+20

Диапазон измерений уровня мощности, дБм

от Pn до +10 1)

Пределы допускаемой относительной погрешности измерения уровня мощности, дБ

±2,0

Уровень собственных случайных помех, не связанных с входом, на частотах от 500 кГц до 6 ГГ ц, дБм, не более 2)

-103

Относительный уровень просачивания сигнала гетеродина, дБ, не более 2)

-80

Относительный уровень паразитных и зеркальных составляющих спектра сигнала, дБ, не более 2,3)

-50

Тип высокочастотного входного соединителя

SMA(f)

КСВН по входу, не более 2)

при ослаблении входного аттенюатора < 10 дБ

3,0

при ослаблении входного аттенюатора > 10 дБ

1,5

Напряжение внешнего источника питания (для опции 10), В

от 4,75 до 5,25

Габаритные размеры (длина х ширина х толщина), мм

219x81x30

Масса, г, не более

500

Рабочий диапазон температуры окружающего воздуха, °С

стандартное исполнение

от 0 до +65

опция 1

от -40 до +65

Системные требования к компьютеру: процессор Intel i7 не ниже третьего поколения, Microsoft Windows 10 или Ubuntu Linux, порт USB 3.0 и второй порт USB 2.0 или 3.0.

1)    полоса пропускания не более 100 кГц, Pn - усредненный уровень собственных шумов

2)    при температуре от 20 до 25 °С, типовое справочное значение

3)    опорный уровень от -50 до +10 дБм, уровень входного сигнала на 10 дБ ниже опорного уровня, автоматический выбор ослабления входного аттенюатора, полоса пропускания не более 30 кГц

Знак утверждения типа

наносится на нижнюю панель корпуса анализаторов в виде самоклеющейся этикетки и на титульный лист руководства по эксплуатации типографским способом.

Комплектность

представлена в таблице 3.

Таблица 3 - Комплектность анализаторов

Наименование и обозначение

Кол-во

Анализатор спектра портативный Signal Hound BB60C

1 шт.

Кабель интерфейсный USB 3.0 - Micro-B(m)

1 шт.

Компакт-диск с программным обеспечением и документацией

1 шт.

Принадлежности

по заказу

Анализаторы спектра портативные BB60C. Руководство по эксплуатации

1 шт.

Программное обеспечение Spike. Руководство пользователя

1 шт.

Методика поверки BB60C/Mn-2021

1 шт.

Сведения о методах измерений

приведены в разделах 3, 4 эксплуатационного документа.

Нормативные документы

ГСИ. Государственная поверочная схема для средств измерений времени и частоты (приказ Росстандарта от 31.07.2018 г. № 1621)

ГСИ. Государственная поверочная схема для средств измерений мощности электромагнитных колебаний в диапазоне частот от 9 кГц до 37,5 ГГц (приказ Росстандарта от 30.12.2019 г. № 3461)

Техническая документация компании “Signal Hound”
