| Номер в госреестре | 83543-21 |
| Наименование СИ | Твердомеры Виккерса |
| Обозначение типа СИ | FALCON |
| Изготовитель | "INNOVATEST Europe BV", Нидерланды |
| Год регистрации | 2021 |
| Срок свидетельства | 26.10.2026 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Твердомеры Виккерса FALCON (далее - твердомеры) предназначены для измерений твердости металлов и сплавов по шкалам Виккерса и Бринелля в соответствии с ГОСТ Р ИСО 6507-1-2007, ГОСТ 9012-59.
Принцип действия твердомеров основан:
- для шкал Виккерса: на статическом вдавливании наконечника - алмазной пирамиды Виккерса, с последующим измерением длин диагоналей восстановленного отпечатка;
- для шкал Бринелля: на статическом вдавливании шарикового наконечника с последующим измерением диаметра окружности отпечатка.
Конструктивно твердомеры состоят из устройства приложения нагрузки, измерительного устройства и сенсорной панели управления.
Твердомеры выпускаются в следующих модификациях: FALCON 403, FALCON 408; FALCON 455; FALCON 459, FALCON 503, FALCON 509, FALCON 511, FALCON 603, FALCON 609, FALCON 611, FALCON 600 LAB, FALCON 5001. Модификации раздличаются конструкцией, диапазоном прикладываемых нагрузок, габаритными размерами и массой, а также степенью автоматизации процесса измерений.
В твердомерах FALCON 403, FALCON 408, FALCON 455, FALCON 459 позиционирование осуществляется вручную, значение твердости отображается на сенсорной панели управления.
Твердомеры FALCON 503, FALCON 509, FALCON 511, FALCON 603, FALCON 609, FALCON 611, FALCON 600 LAB, FALCON 5001 позволяют выполнять измерения в полуавтоматическом или автоматическом режиме, что обеспечивается автофокусировкой на поверхность измеряемого образца, программой обнаружения и измерения линейных параметров отпечатка и вычислением соответствующей твёрдости. Кроме того, твердомеры могут быть оснащены моторизованным столом для перемещения в плоскостях XY и дополнительной обзорной камерой. Твердомеры FALCON 611 отличаются от твердомеров FALCON 600 LAB конструкцией устройства приложения нагрузки. Твердомеры FALCON 5001 также могут оснащаться лазерным указателем места нанесения отпечатка.

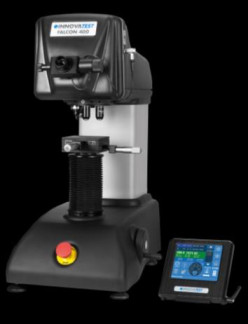

Общий вид твердомеров с указанием мест нанесения знака утверждения типа приведён на рисунках 1-5.
Пломбирование твердомеров не предусмотрено.
Нанесение знака поверки на твердомер не предусмотрено.
Программное обеспечение (далее - ПО) твердомеров используется для управления их работой, а также для визуального отображения, хранения и статистической обработки результатов измерений.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение | |
| FALCON 403, FALCON 408; FALCON 455; FALCON 459 | FALCON 503, FALCON 509, FALCON 511, FALCON 603, FALCON 609, FALCON 611, FALCON 600 LAB, FALCON 5001 | |
| Идентификационное наименование ПО | I-TOUCH | IMPRESSIONS |
| Номер версии (идентификационный номер) ПО | не ниже v 1.00 | не ниже v 2.00 |
| Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | ||
Таблица 2 - Испытательные нагрузки по шкалам Виккерса
| Модели твердомеров | Испытательные нагрузки, Н |
| FALCON 408 | 0,0196; 0,049; 0,098; 0,245; 0,490; 0,981; 1,961; 2,942; 4,903; 9,807; 19,61; 49,03; 98,07; 196,1; 294,2 |
| FALCON 455 | 0,098; 0,245; 0,490; 0,981; 1,961; 2,942; 4,903; 9,807; 19,61; 49,03; 98,07; 196,1; 294,2 |
| FALCON 459 | 0,098; 0,245; 0,490; 0,981; 1,961; 2,942; 4,903; 9,807; 19,61; 49,03; 98,07; 196,1; 294,2; 490,3 |
| FALCON 403,FALCON 503, FALCON 603 | 0,098; 0,245; 0,490; 0,981; 1,961; 2,942; 4,903; 9,807; 19,61; 49,03; 98,07 |
| FALCON 509, FALCON 609 | 1,961; 2,942; 4,903; 9,807; 19,61; 49,03; 98,07; 196,1; 294,2: 490,3 |
| FALCON 511, FALCON 611, FALCON 600 LAB | 0,00981; 0,0196; 0,049; 0,098; 0,245; 0,490; 0,981; 1,961; 2,942; 4,903; 9,807; 19,61; 49,03; 98,07; 196,1; 294,2; 490,3 |
| FALCON 5001 | 0,098; 0,245; 0,490; 0,981; 1,961; 2,942; 4,903; 9,807; 19,61; 49,03; 98,07; 196,1; 294,2; 490,3; 980,7 |
| Шкалы Виккерса | Диапазоны измерений твердости, HV |
| HV 0,001; HV 0,002; HV 0,005 | от 30 до 40 * |
| от 30 до 200 ** | |
| HV 0,01; HV 0,025 | от 50 до 350 |
| HV 0,05 | от 50 до 500 |
| HV 0,1 | от 50 до 850 |
| HV 0,2; HV 0,3 | от 50 до 1000 |
| HV 0,5; HV 1; HV 2; HV 5; HV 10; HV 20; HV 30; HV 50; HV 100 | от 50 до 1500 |
| * для твердомеров FALCON 408 ** для твердомеров FALCON 511, FALCON 611, FALCON 600 LAB | |
Пределы допускаемой абсолютной погрешности твердомеров по шкалам Виккерса приведены в таблице 4.
Таблица 4 - Метрологические характеристики твердомеров по шкалам Виккерса
| Обозначение | Интервал измерений твёрдости H | [V | ||||||||
| шкалы | от 30 до 50* | от 50 | 5 2 8 | 5 7 8 | св. 225 | св. 275 | св. 325 | св. 375 | св. 425 | св. 475 |
| твёрдости | до 125 включ. | до 175 включ. | до 225 включ. | до 275 включ. | до 325 включ. | до 375 включ. | до 425 включ. | до 475 включ. | до 525 включ. | |
| Пределы допускаемой абсолютной погрешности твердомера, HV, (±) | ||||||||||
| HV0,001 | 9 | 16 | 20 | 30 | - | - | - | - | - | - |
| HV0,002 | 9 | 16 | 20 | 30 | - | - | - | - | - | - |
| HV0,005 | 9 | 16 | 30 | 30 | - | - | - | - | - | - |
| HV0,01 | 5 | 10 | 15 | 20 | 20 | 27 | 35 | - | - | - |
| HV0,025 | 4 | 10 | 15 | 20 | 20 | 27 | 35 | - | - | - |
| HV0,05 | - | 8 | 14 | 20 | 20 | 27 | 35 | 40 | 50 | - |
| HV0,1 | - | 6 | 11 | 16 | 20 | 27 | 35 | 40 | 50 | 50 |
| HV0,2 | - | 4 | 8 | 12 | 18 | 24 | 30 | 36 | 43 | 50 |
| HV0,3 | - | 4 | 7 | 10 | 14 | 18 | 23 | 28 | 34 | 40 |
| HV0,5 | - | 3 | 7 | 10 | 13 | 15 | 19 | 24 | 27 | 30 |
| HV1 | - | 3 | 6 | 8 | 10 | 12 | 14 | 16 | 20 | 25 |
| HV2 | - | 3 | 5 | 6 | 8 | 9 | 12 | 16 | 18 | 20 |
| HV5 | - | 3 | 5 | 6 | 8 | 9 | 11 | 12 | 14 | 15 |
| HV10; HV20 | - | 3 | 5 | 6 | 8 | 9 | 11 | 12 | 14 | 15 |
| HV30; HV50; HV100 | - | 3 | 5 | 6 | 6 | 6 | 7 | 8 | 9 | 10 |
| Обозначение шкалы твёрдости | Интервал измерений твёрдости H | V | ||||||||
| св. 525 до 575 включ. | св. 575 до 625 включ. | св. 625 до 675 включ. | св. 675 до 725 включ. | св. 725 до 775 включ. | св. 775 до 825 включ. | св. 825 до 875 включ. | св. 875 до 925 включ. | св. 925 до 1075 включ. | св. 1075 до 1500 включ. | |
| ределы допускаемой абсолютной погрешности твердоме | ра, HV, (±) | |||||||||
| HV0,1 | 58 | 66 | 72 | 77 | 86 | 96 | 102 | - | - | - |
| HV0,2 | 58 | 66 | 72 | 77 | 86 | 96 | 102 | 108 | 110 | - |
| HV0,3 | 47 | 54 | 62 | 70 | 75 | 80 | 89 | 99 | 110 | - |
| HV0,5 | 36 | 42 | 46 | 49 | 56 | 64 | 68 | 72 | 90 | 142 |
| HV1 | 28 | 30 | 32 | 35 | 42 | 48 | 51 | 54 | 60 | 77 |
| HV2 | 22 | 24 | 26 | 28 | 30 | 32 | 38 | 45 | 50 | 77 |
| HV5 | 17 | 18 | 20 | 21 | 23 | 24 | 26 | 27 | 40 | 52 |
| HV10; HV20 | 17 | 18 | 20 | 21 | 23 | 24 | 26 | 27 | 30 | 39 |
| HV30; HV50; HV100 | 11 | 12 | 13 | 14 | 15 | 16 | 17 | 18 | 20 | 26 |
| П р и м е ч а н и я 1 Параметр, отмеченный * - крайнее значение твердости, не включенное в данный поддиапазон 2 Метрологические характеристики действительны для 5 измерений | ||||||||||
Таблица 5 - Шкалы Бринелля для различных моделей твердомеров
| Модели твердомеров | Шкалы Бринелля |
| FALCON 403; FALCON 503, FALCON 603 | HB (HBW) 1/10 |
| FALCON 408; FALCON 455 | HB (HBW) 1/10; HB (HBW) 1/30 |
| FALCON 459; FALCON 509, FALCON 511; FALCON 609, FALCON 611, FALCON 600 LAB | HB (HBW) 1/10; HB (HBW) 1/30; HB(HBW) 2,5/62,5; HB(HBW) 5/62,5 |
| FALCON 5001 | HB (HBW) 1/30; HB(HBW) 2,5/62,5; HB(HBW) 2,5/187,5; HB(HBW) 5/250 |
Таблица 6 - Испытательные нагрузки и диапазоны измерений твердости по шкалам Бринелля
| Шкала Бринелля | Испытательные нагрузки, Н | Диапазон измерений твердости, HBW |
| HB (HBW) 1/10 | 98,07 | от 32 до 218 |
| HB 1/30 | 294 | от 95 до 450 |
| HBW 1/30 | от 95 до 650 | |
| HB(HBW) 2,5/62,5 | 613 | от 32 до 218 |
| HB(HBW) 5/62,5 | 613 | от 8 до 54 |
| HB 2,5/187,5 | 1839 | от 95 до 450 |
| HBW 2,5/187,5 | от 95 до 650 | |
| HB(HBW) 5/250 | 2452 | от 32 до 218 |
Пределы допускаемой абсолютной погрешности твердомеров по шкалам Бринелля приведены в таблице 7.
Таблица 7 - Метрологические характеристики твердомеров по шкалам Бринелля
| Обозначение шкал измерения твёрдости | Диапазон измерений твёрдости, HB (HBW) | ||||
| от 8 до 20 включ. | от 20 до 54 включ. | св. 54 до 108 включ. | св. 108 до 163 включ. | св. 163 до 218 включ.. | |
| Пределы допускаем твердоме | ой абсолю ров, HB (H | гной погрешности BW), (±) | |||
| HB(HBW) 5/62,5 | 0,6 | 1,6 | - | - | - |
| HB(HBW) 1/10; HB(HBW) 2,5/62,5; HB(HBW) 5/250; | 1,6 | 3,2 | 4,9 | 6,5 | |
| HB (HBW) 1/30; HB(HBW) 2,5/187,5 | - | - | 3,2 | 4,9 | 6,5 |
Продолжение таблицы 7
| Обозначение шкал измерения твёрдости | Диапазон измерений твёрдости, HB (HBW) | |||||
| св. 218 до 272 включ | св. 272 до 326 включ. | св. 326 до 380 включ. | св. 380 до 450 включ. | св. 450 до 550 включ. | св. 550 до 650 включ. | |
| Пределы допускаемой аб твердомеров, H | солютной погрешности [B (HBW), (±) | |||||
| HB 1/30; HB 2,5/187,5 | 8,2 | 9,8 | 11,4 | 13,5 | - | - |
| HBW 1/30; HBW 2,5/187,5 | 8,2 | 9,8 | 11,4 | 13,5 | 16,5 | 19,5 |
| П р и м е ч а н и е - Метрологические характеристики действительны для 5 измерений | ||||||
| Наименование характеристики | Значение |
| Рабочие условия эксплуатации температура окружающего воздуха, °С относительная влажность окружающего воздуха, %, не более | от +15 до +35 80 |
| Параметры электропитания напряжение переменного тока частотой 50 Гц, В | от 207 до 253 |
| Габаритные размеры, мм, не более | |
| - FALCON 403, FALCON 408 | |
| длина | 555 |
| ширина | 350 |
| высота | 690 |
| - FALCON 455; FALCON 459 | |
| длина | 555 |
| ширина | 325 |
| высота | 770 |
| - FALCON 503, FALCON 509, FALCON 511 | |
| длина | 525 |
| ширина | 320 |
| высота | 775 |
| - FALCON 603, FALCON 609, FALCON 611, FALCON 600 LAB | |
| длина | 510 |
| ширина | 350 |
| высота | 780 |
| - FALCON 5001 | |
| длина | 695 |
| ширина | 425 |
| высота | 1100 |
| Масса, кг, не более | |
| - FALCON 403, FALCON 408 | 75 |
| - FALCON 455; FALCON 459, FALCON 503, FALCON 509, | |
| FALCON 511, FALCON 603, FALCON 609, FALCON 611, | |
| FALCON 600 LAB | 100 |
| - FALCON 5001 | 220 |
| Пределы допускаемого относительного отклонения испытательных нагрузок по шкалам Виккерса, % 0,00981 Н; 0,0196 Н; 0,049 Н 0,098 Н; 0,245 Н; 0,490; 0,981 Н 1,961 Н; 2,942 Н; 4,903 Н; 9,807 Н; 19,61 Н; 49,03 Н; 98,07 Н; 196,1 Н; 294,2 Н; 490,3 Н; 980,7 Н | ±2,0 ±1,5 |
| Пределы допускаемого относительного отклонения испытательных нагрузок по шкалам Бринелля, % | ±1,0 |
Таблица 9 - Комплектность твердомеров
| Наименование | Обозначение | Количество |
| Твердомер Виккерса | FALCON 403 или FALCON 408; или FALCON 455; или FALCON 459, или FALCON 503, или FALCON 509, или FALCON 511, или FALCON 603, или FALCON 609, или FALCON 611, или FALCON 600 LAB, или FALCON 5001* | 1 шт. |
| Принадлежности | - | 1 шт. |
| Руководство по эксплуатации | FALCON 400/450 - 01 РЭ; FALCON 500 - 01 РЭ; FALCON 600 - 01 РЭ; FALCON 5000 - 01 РЭ* | 1 экз. |
| Руководство пользователя | I-TOUCH или IMPRESSIONS* | 1 экз |
| * В соответствии с заказом | ||
приведены в документах:
- FALCON 400/450 - 01 РЭ «Твердомеры Виккерса FALCON 403, FALCON 408; FALCON 455; FALCON 459. Руководство по эксплуатации», глава 5;
- FALCON 500 - 01 РЭ «Твердомеры Виккерса FALCON 503, FALCON 509, FALCON 511. Руководство по эксплуатации», глава 5;
- FALCON 600 - 01 РЭ «Твердомеры Виккерса FALCON 603, FALCON 609, FALCON 611, FALCON 600 LAB. Руководство по эксплуатации», глава 5;
- FALCON 5000 - 01 РЭ «Твердомеры Виккерса FALCON 5001. Руководство по эксплуатации», глава 5.
ГОСТ Р ИСО 6507-1-2007 Металлы и сплавы. Измерение твёрдости по Виккерсу. Часть 1 Метод измерения
ГОСТ 8.063-2012 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений твёрдости металлов и сплавов по шкалам Виккерса
ГОСТ 9012-59 Металлы. Метод измерения твёрдости по Бринеллю
ГОСТ 8.062-85 Государственная система обеспечения единства измерений. Государственная специальный эталон и государственная поверочная схема для средств измерений твёрдости по шкалам Бринелля
Техническая документация фирмы-изготовителя
