| Номер в госреестре | 83544-21 |
| Наименование СИ | Копры маятниковые |
| Обозначение типа СИ | РКМ-К |
| Изготовитель | Общество с ограниченной ответственностью "Эталон-Профит" (ООО "Эталон-Профит"), г. Иваново |
| Год регистрации | 2021 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Копры маятниковые РКМ-К (далее - копры) предназначены для измерения энергии разрушения образцов металлов, сплавов и пластмасс при испытании на ударный изгиб и (или) ударное растяжение.
Принцип действия копров основан на измерении величины энергии, затраченной на разрушение образца при ударе бойком маятника, свободно качающегося в поле силы тяжести. Энергия, затраченная на разрушение образца, определяется как разность между значениями потенциальной энергии маятника до удара и после разрушения образца. Значение потенциальной энергии определяется массой, длиной маятника и углом зарядки.
Конструктивно копры состоят из: основания, на котором установлена вертикальная стойка с осью в подшипниках, маятника, закрепленного на этой оси, устройства позиционирования образца (наковальня), устройства подъёма, фиксации и пуска маятника, аналогового или аналогового и цифрового отсчетного устройства (в модификациях с электромеханическим или пневматическим взведением маятника).
В копрах, имеющих дополнительно к аналоговому цифровое отсчетное устройство ось вращения маятника связана с фотоэлектрическим датчиком угловых перемещений, который определяет угол зарядки и угол взлёта маятника после разрушения образца. Информация, получаемая с фотоэлектрического датчика угловых перемещений, отображается на цифровом от-счетном устройстве.
Требуемое значение потенциальной энергии производится путём установки соответствующего маятника (из комплекта поставки копра).
Цифровое отсчетное устройство представляет собой микропроцессорный пульт оператора или ПК и служит для установки методов испытаний и их параметров, для приема информации от микропроцессорного контроллера, обрабатывающего данные от фотоэлектрического датчика угловых перемещений, вычисления и отображения результатов испытаний.
Подъём и пуск маятника может осуществляться вручную или с помощью автоматического устройства - электромеханического или пневматического.
Копры могут оснащаться ограждениями рабочей зоны с системой блокировки пуска маятника при открытых ограждениях.
Копры маятниковые РКМ-К выпускаются в различных модификациях, отличающихся максимальным запасом потенциальной энергии копра, габаритными размерами и массой.

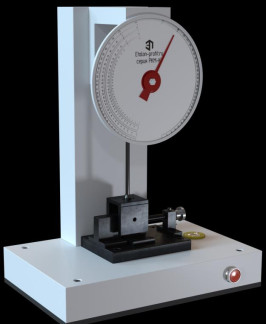

Общий вид копров маятниковых РКМ-К представлен на рисунках 1-5.
Модификации и схема обозначения копров имеют следующий вид:
РКМ-К A.B.C.D, где
РКМ-К - наименование типа средства измерений;
A - наибольший запас потенциальной энергии копра, Дж;
B - метод испытания (1 - по Шарпи; 2 - по Изоду);
C - тип отсчетного устройства (1 - аналоговое; 2 - аналоговое и цифровое);
D - взведение маятника (1 - ручное; 2 - электромеханическое; 3 - пневматическое). Пример обозначения копров при заказе:
- с наибольшим запасом потенциальной энергии копра 22 Дж;
- с методом испытаний по Изоду;
- с аналоговым и цифровым отсчетным устройством;
- с ручным взведением маятника;
Копёр маятниковый РКМ-К 22.2.2.1 УХЛ 4.2.
Наименование модификации указано на маркировочной табличке, закрепленной на корпусе копров. Идентификация копра осуществляется визуальным осмотром таблички, отображающей информацию о производителе, модификации и заводском номере.
Нанесение знака поверки на копры не предусмотрено. Знак поверки наносится в свидетельство о поверке.
Пломбирование копров производится путем нанесения пломбы на корпус копра в виде клейма и наклейки со знаком отличия. Схема пломбировки указана на рисунках 6-7.
Фи.®
■■ЭТАЛОН-ПРОФИТ”
Место нанесения информации о производителе, модификации, заводском номере, знаке утверждения типа
Программное обеспечение ProfIT-К (далее - ПО) предназначено для обработки, хранения, отображения результатов измерений на дисплее цифрового отсчетного устройства.
Конструктивно копры имеют защиту встроенного ПО от преднамеренных или непреднамеренных изменений, реализованную изготовителем на этапе производства, путем установки режима защиты микропроцессорного контроллера от чтения и записи исполняемого кода. Доступ к ПО ограничен паролями.
Уровень защиты ПО от преднамеренных и непреднамеренных изменений согласно Р 50.2.077-2014 соответствует уровню «средний».
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | ProfIT-К |
| Номер версии (идентификационный номер) ПО | не ниже 1.0.0.0 |
Метрологические характеристики копров приведены в таблицах 2-7.
| Наименование характеристики | Значение | |||||
| Наибольший запас потенциальной энергии копра, Дж | 300 | 450 | 500 800 | |||
| Номинальное значение потенциальной энергии ударного маятника, Дж | 150 | 300 | 450 | 250 | 500 | 800 |
| Пределы допускаемого отклонения запаса потенциальной энергии ударного маятника от номинального значения, % | ±0,5 | |||||
| Диапазон измерений энергии, % от номинального значения | От 10 до 90 | |||||
| Пределы допускаемой абсолютной погрешности измерений энергии, Дж | ±1,5 | ±3 | ±4,5 | ±2,5 | ±5 | ±8 |
| Потери энергии при свободном качании маятника за половину полного колебания, не более, % | ±0,5 | |||||
| Скорость движения ударного маятника в момент удара, м/с | 5±0,5 | |||||
Таблица 3 - Метрологические характеристики копров РКМ-К 5 (50). 1.С. 1.
| Наименование характеристики | Значение | ||||||||
| Наибольший запас потенциальной энергии копра, Дж | 5 | 50 | |||||||
| Номинальное значение потенциальной энергии ударного маятника, Дж | 1 | 2 | 4 | 5 | 7,5 | 15 | 25 | 50 | |
| Пределы допускаемого отклонения запаса потенциальной энергии ударного маятника от номинального значения, % | ±0,5 | ||||||||
| Диапазон измерений энергии, % от номинального значения | От 10 до 90 | ||||||||
| Пределы допускаемой абсолютной погрешности измерений энергии, Дж | ±0,01 | ±0,02 | ±0,04 | ±0,05 | ±0,075 | ±0,15 | ±0,25 | ±0,5 | |
| Потери энергии при свободном качании маятника за половину полного колебания, не более, % | ±1 | ±0,5 | |||||||
| Скорость движения ударного маятника в момент удара, м/с | 3±0,25 | 4±0,25 | |||||||
| Наименование характеристики | Значение | |||||
| Наибольший запас потенциальной энергии копра, Дж | 5,5 | 22 | ||||
| Номинальное значение потенциальной энергии ударного маятника, Дж | 1 | 2,75 | 5,5 | 11 | 22 | |
| Пределы допускаемого отклонения запаса потенциальной энергии маятника от номинального значения, % | ±0,5 | |||||
| Диапазон измерения энергии, % от номинального значения | От 10 до 90 | |||||
| Пределы допускаемой абсолютной погрешности измерения энергии, Дж | ±0,01 | ±0,0275 | ±0,055 | ±0,11 | ±0,22 | |
| Потеря энергии при свободном качании маятника за половину полного колебания, не более, % | ±1 | ±0,5 | ||||
| Скорость движения ударного маятника в момент удара, м/с | 3,5±0,25 | 3,5±0,25 | ||||
Таблица 5 - Технические характеристики копров РКМ-К 5 (5,5, 22, 50, 300, 450, 500, 800).B.C.D.__
| Наименование характеристики | Значение |
| Отклонение от расстояния в свету между упорами наковальни l (метод Шарпи), мм, не более | ±0,15 |
| Разность между расстоянием от оси качания маятника до отметки на середине бойка и от оси качания ударного маятника до середины образца (метод Шарпи) у, мм, не более | ±1 |
| Отклонение от касания бойка ударного маятника с образцом (метод Шарпи) Si, мм, не более | ±0,1 |
| Отклонение от симметричности расположения упоров наковальни относительно бойка ударного маятника (метод Шарпи) S2, мм, не более | ±0,4 |
| Угол клина бойка ударного маятника (метод Шарпи) р, ° | 30±1 |
| Отклонение от параллельности боковых поверхностей ударного маятника относительно плоскости его качания на длине 1000 мм (метод Шарпи) pi, мм, не более | ±1 |
| Отклонения от перпендикулярности боковых поверхностей ударного маятника относительно вертикальной поверхности упоров и горизонтальной поверхности опор наковальни на длине 100 мм (метод Шарпи) p2, мм, не более | ±0,3 |
| Расстояние Lnp от оси качания ударного маятника до центра удара в зависимости от расстояния L от оси качания до середины образца, м, не более | 0,995L±0,005L, где L - расстояние от оси качания до середины образца, м |
| Осевой люфт, B, оси качания ударного маятника, мм, натяг не допускается | ±0,2 |
| Наименование характеристики | Значение | |||
| Наименование исполнения | РКМ-К 300.1.C.D | РКМ-К 450.1.C.D | РКМ-К 500.1.C.D | РКМ-К 800.1.C.D |
| Габаритные размеры, мм, не более - ширина - глубина - высота | 2200 900 1900 | 2200 900 2200 | 2400 1200 2400 | |
| *Масса, кг, не более | 550 | 750 | 2400 | |
| Потребляемая мощность, кВт, не более | 0,25 | 0,75 | 1,5 | |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха, % - атмосферное давление, кПа | от +10 до +35 от 40 до 80 от 84 до 106 | |||
| Параметры электрического питания от сети переменного тока: - напряжение переменного тока, В - частота переменного тока, Г ц | 400±40 50±1 | |||
| Вероятность безотказной работы за 1000 часов | 0,94 | |||
| Полный средний срок службы, лет, не менее | 20 | |||
* - Без учета массы маятников
Таблица 7 - Технические характеристики копров РКМ-К 5 (5,5, 22, 50).B.C.D.
| Наименование характеристики | Значение | |
| Наименование исполнения | РКМ-К 5/50.1.C.D | РКМ-К 5,5/22.2.C.D |
| Габаритные размеры, мм, не более (ширина, глубина, высота) | 544x344x844 | 444x344x744 |
| *Масса кг, не более | 94 | 74 |
| Потребляемая мощность, кВт, не более | 0,15 | |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха, % - атмосферное давление, кПа | от +10 до +35; от 40 до 80; от 84 до 106 | |
| Параметры электрического питания от сети переменного тока: - напряжение переменного тока, В - частота переменного тока, Г ц | 230±23 50±1 | |
| Вероятность безотказной работы за 1000 часов | 0,94 | |
| Полный средний срок службы, лет, не менее | 20 | |
* - Без учета массы маятников
Таблица 12 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Копер маятниковый | РКМ-К | 1 шт. |
| Цифровое устройство* | - | 1 шт. |
| Программное обеспечение (ПО)** | ProfIT-К | 1 шт. |
| Датчик фотоэлектрический ** | - | 1 шт. |
| Ударный маятник | - | 1 шт.*** |
| Комплект принадлежностей | - | 1 комплект |
| Контрольный образец (из комплекта поставки) | - | 2 шт. |
| Программное обеспечение ProfIT-К для копров маятниковых серии РКМ-К. Руководство по эксплуатации** | РКМ-К A.B.C.D ПО | 1 экз. |
| Копры маятниковые РКМ-К. Паспорт | РКМ-К A.B.C.D ПС | 1 экз. |
* - в зависимости от модификации копра;
** - при наличии цифрового отсчетного устройства;
*** - по заказу заказчика, но не менее одного с наибольшим запасом потенциальной энергии копра.
приведены в разделе 6 документа РКМ-К A.B.C.D ПС «Копры маятниковые РКМ-К. Паспорт».
ГОСТ 10708-82 Копры маятниковые. Технические условия
